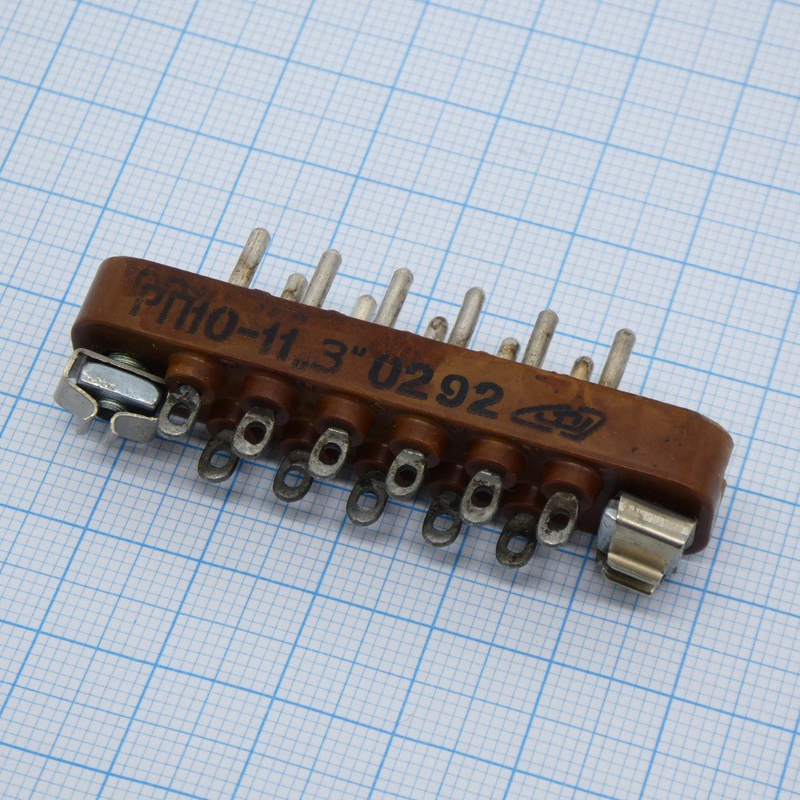

РП10-11 ВИЛКИ «1» — это низкочастотный прямоугольный электрический соединитель (вилка) общего назначения для ручного сочленения, предназначенный для внутреннего монтажа в электрических цепях.

Основные характеристики

Вилка имеет 11 контактов, максимальное рабочее напряжение до 1550 В и рабочий ток до 15 А на контакт, сопротивление контактов не более 4 мОм.
Покрытие контактов — серебро или олово-висмут, изолятор из термопласта или карболита, шаг контактов 6,4 мм, шаг между рядами 5,5 мм.
Рабочая температура от -60 до +85 °C (с учётом перегрева до +125 °C), всеклиматическое исполнение УХЛ, устойчивость к вибрации (1–2500 Гц, 18 g), ударам (35 g) и влажности до 98% при +35 °C.

Конструкция и исполнение

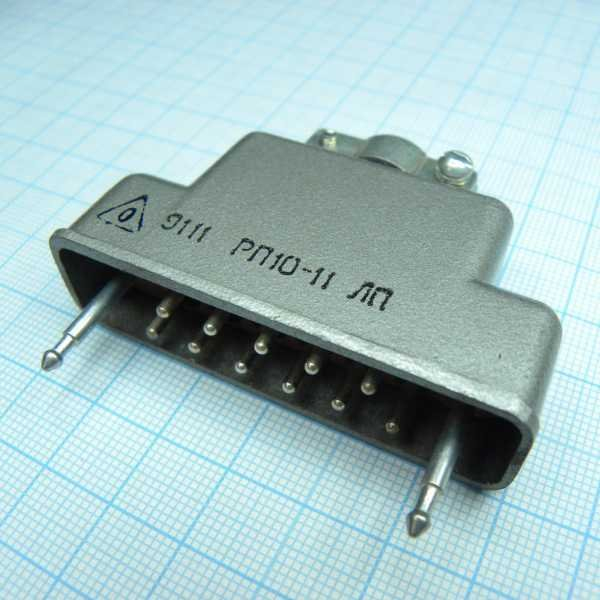

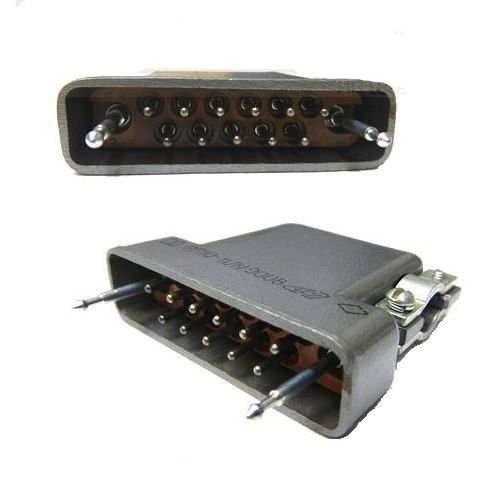

Обозначение расшифровывается как РП (прямоугольный низкочастотный), 10 (номер разработки), 11 (количество контактов), возможны варианты с замками (З), ловителями (Л), кожухом (П), прямым или угловым корпусом.
Монтаж проводов — объёмный или пайкой, электрическая прочность изоляции 2700–3800 В, сопротивление изоляции не менее 10000 МОм.
Корпус из прочных материалов защищает от механических повреждений, вибраций и перепадов температур.

Применение

Используется в промышленном оборудовании, системах автоматики, контрольно-измерительных приборах, авиационной и радиоэлектронной технике для надёжного соединения цепей постоянного, переменного (до 3 МГц) или импульсного тока.
Высокая надёжность обеспечивает стабильный контакт в жёстких условиях.
