РП10-11 П-О вилка

РП10-11 П-О вилка — это низкочастотный прямоугольный электрический соединитель нормальных габаритов для внутреннего монтажа, предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока напряжением до 1550 В.

Описание

Это вилка из серии РП10, ручного сочленения общего назначения, с 11 контактами. Конструкция включает металлический или пластмассовый кожух (в маркировке "ЛП" — прямой кожух), изолятор из термопластичного материала ("П") и покрытие контактов олово-висмут ("О"). Подсоединение проводов осуществляется пайкой, предусмотрены ловители и плавающие контакты для надежного соединения с розеткой. r-t-i

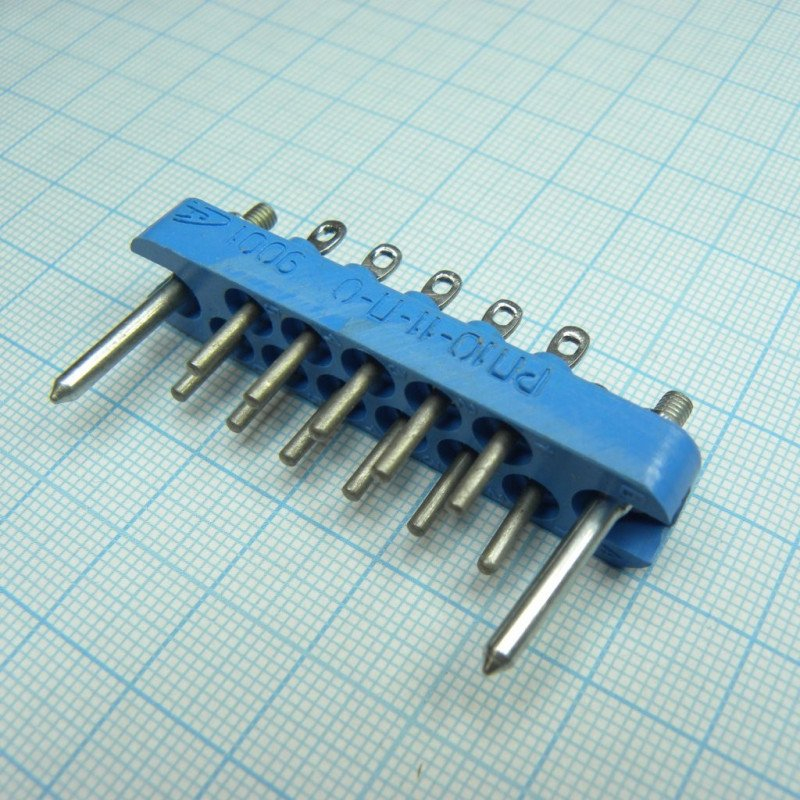

На изображении показан типичный вид вилки РП10-11 с пластиковым корпусом и контактами для проводов.

Технические характеристики

Соединитель выдерживает максимальный рабочий ток 15 А и напряжение 1550 В, сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 10000 МОм.

Он устойчив к вибрации (1–2500 Гц, до 18 g), ударам (35 g), перепадам температур от -60 до +85 °C (с перегревом контактов до +125 °C), влажности 98% при 35 °C и пониженному давлению до 10^{-12} мм рт. ст.

Применение

Используется в электро- и радиоаппаратуре специального и общего назначения, промышленном оборудовании, системах автоматики, контрольно-измерительных приборах, авиационной и радиоэлектронной технике для надежного соединения цепей даже при вибрациях и экстремальных условиях.
