РП10‑11 «Вилка» — это низкочастотный прямоугольный соединитель ручного сочленения общего назначения, рассчитанный на 11 контактов и применяемый для внутреннего монтажа в электрических и радиоэлектронных устройствах.

Назначение и сфера применения

РП10‑11 вилка предназначена для соединения и разъединения электрических цепей постоянного, переменного (до порядка 3 МГц) и импульсного токов, в том числе в бортовой, авиационной и радиоэлектронной аппаратуре, промышленном оборудовании и системах автоматики. Соединитель обычно используется в паре с соответствующей розеткой РП10‑11.

Базовые технические параметры

Для РП10‑11 в типовых исполнениях указаны:

• 11 контактов в прямоугольном изоляторе;

• максимальный рабочий ток до 15 А на контакт;

• максимальное рабочее напряжение до 1500–1550 В постоянного или переменного тока;

• сопротивление контакта не более примерно 4 мОм (0,004 Ом);

• высокая электрическая прочность изоляции (порядка 2700–3800 В в зависимости от модификации) и сопротивление изоляции не менее 10 МОм.

Конструкция и особенности

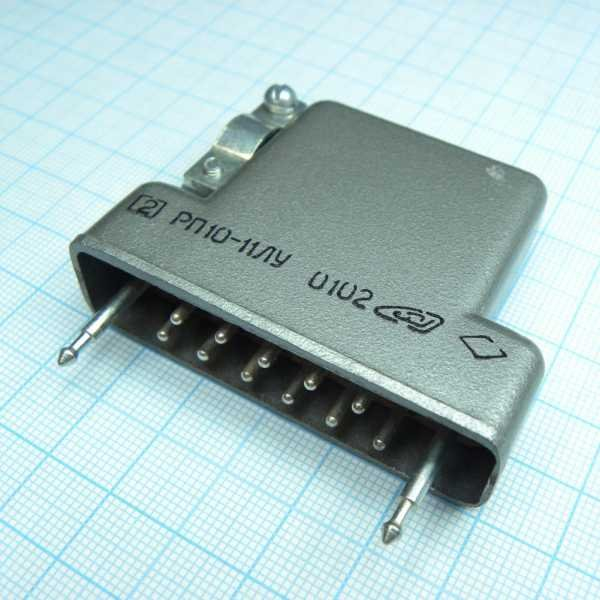

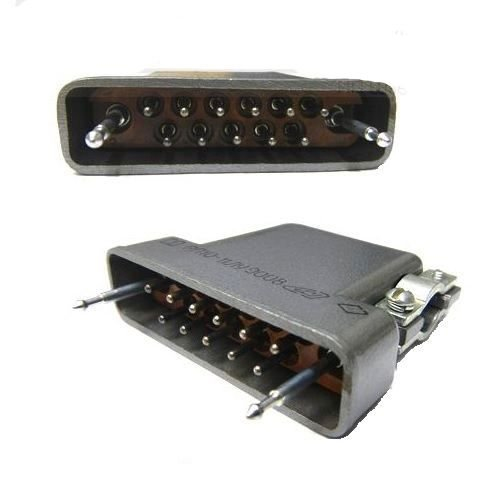

• Вилка РП10‑11 имеет прямоугольный корпус (литой металлический или пластмассовый) для внутреннего объемного монтажа с пайкой проводов; возможны прямой и угловой вывод кабеля.

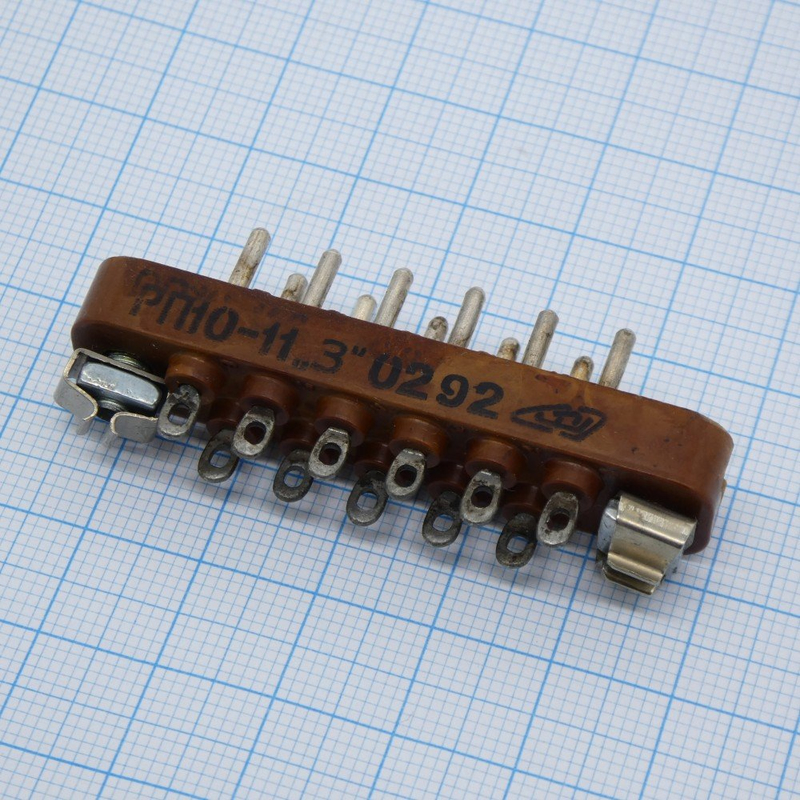

• В ряде модификаций предусмотрены дополнительные элементы: ловители (Л) для облегчения сочленения и замки (З) для фиксации соединения во включенном положении.

• Кожух и контактная часть рассчитаны на работу в широком диапазоне температур и в условиях вибраций и ударов, что типично для авиационной и промышленной техники.
