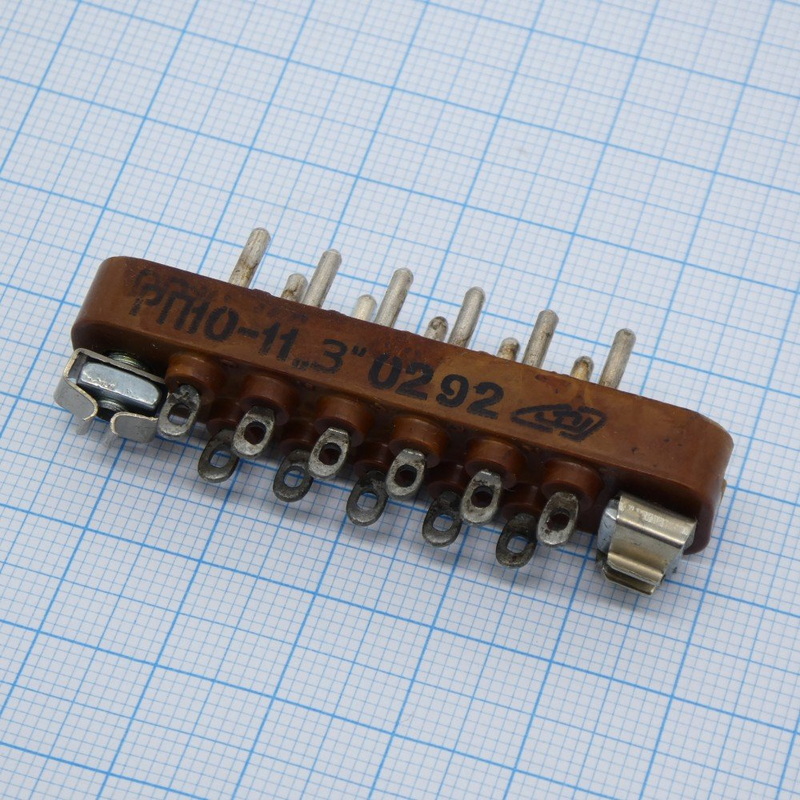

РП10-11 ВИЛКИ «5» — это электрический соединитель низкочастотный, прямоугольный, предназначенный для внутреннего монтажа в промышленном оборудовании и радиоэлектронике. Он обеспечивает надежное соединение цепей постоянного, переменного (до 3 МГц) и импульсного тока с 11 контактами.

Основные характеристики

• Максимальное напряжение: 1500 В.

• Рабочий ток на контакт: 15 А.

• Сопротивление контактов: не более 4 мОм.

• Покрытие контактов: серебро (стандартно).

Шаг между контактами в ряду — 6,4 мм, между рядами — 5,5 мм, что обеспечивает компактность и удобство монтажа методом пайки.

Применение

Разъём используется в системах автоматики, контрольно-измерительных приборах, авиационной технике и электроаппаратуре общего назначения. Корпус из прочных материалов (металл или пластик) защищает от вибраций, ударов (до 350 м/с²) и температур от -60 до +85 °C.

Конструкция

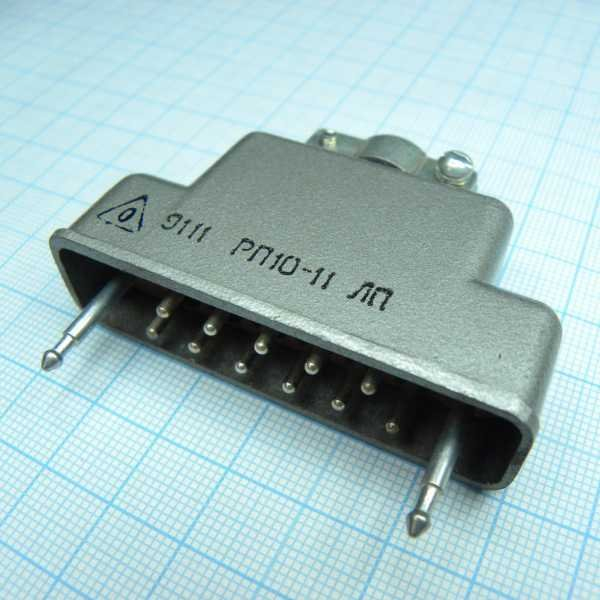

Вилка имеет плавающие контакты и ловители для стабильного соединения с розеткой. Климатическое исполнение — УХЛ или всеклиматическое по ГОСТ. Приёмка «5» соответствует ТУ ГЕ0.364.004ТУ, гарантируя высокое качество.
