Назначение и область применения

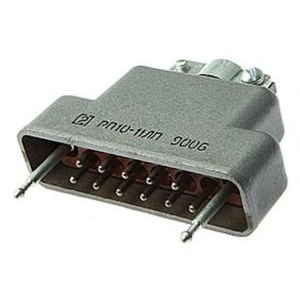

РП10-11 Л-П-О вилка «1» представляет собой низкочастотный прямоугольный электрический соединитель общего назначения, рассчитанный на ручное сочленение. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока. Соединитель применяется при внутреннем монтаже оборудования методом пайки или объёмного монтажа.

Основные сферы использования — железнодорожная и промышленная техника, авиастроение и судостроение. Конструкция предусматривает врубной метод сочленения и оснащена направляющим штырём-ловителем, который упрощает позиционирование ответных частей и снижает вероятность повреждения контактов при стыковке в условиях ограниченного доступа или недостаточной видимости.

Конструктивные особенности и расшифровка обозначения

Маркировка РП10-11 Л-П-О вилка содержит следующие сведения об изделии:

• РП — прямоугольный низкочастотный соединитель;
• 10 — порядковый номер разработки;
• 11 — количество контактов;
• Л-П — тип кожуха: литой пластмассовый;
• О — исполнение без замка;
• вилка — вилочная часть соединителя.

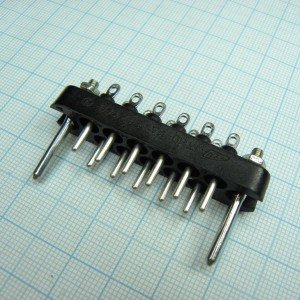

Контактная группа состоит из 11 латунных контактов диаметром 1,5 мм с покрытием олово-висмут. Контакты расположены в два ряда; шаг между контактами в ряду составляет 6,4 мм, между рядами — 5,5 мм. Изолятор выполнен из пластмассы синего цвета.

Технические характеристики

Изделие обладает следующими подтверждёнными электрическими параметрами:

• максимальное рабочее напряжение — 1550 В;
• максимальный рабочий ток — до 15 А;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 10 000 МОм;
• электрическая прочность изоляции — от 2700 до 3800 В.

Габаритные размеры соединителя: длина 55 мм, ширина 12,5 мм, высота 30 мм. Ресурс изделия составляет 500 сочленений-расчленений, наработка на отказ — не менее 12 000 часов. Климатическое исполнение УХЛ 2.1 подтверждает всеклиматическое применение. Рабочий диапазон температур — от минус 60 до плюс 125 градусов Цельсия.

Устойчивость к механическим воздействиям

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 2500 Гц с ускорением 18 g, а также выдерживает механические удары с ускорением до 35 g. Эти характеристики обеспечивают надёжную эксплуатацию в составе оборудования, подверженного вибрационным и ударным нагрузкам, характерным для транспорта и промышленных установок.

Комплектация и приёмка

Изделие поставляется как вилочная часть соединителя, готовая к монтажу в аппаратуру. Приёмка соответствует категории «1», год выпуска — 91. Артикул изделия — 40572.
