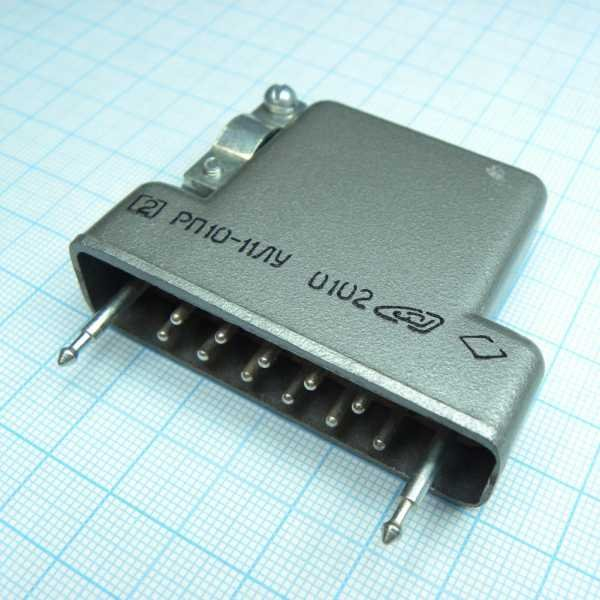

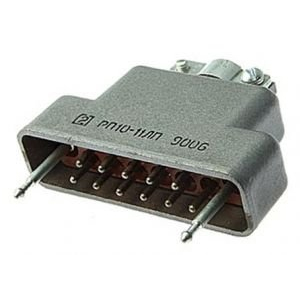

РП10-11 Л вилка

РП10‑11 Л — это низкочастотный прямоугольный соединитель типа РП10, выполненный в виде вилки с 11 контактами и определённым типом кожуха (буква «Л» в обозначении). Такие разъёмы изначально разработаны для внутреннего монтажа в аппаратуре общего назначения и рассчитаны на достаточно суровые условий эксплуатации.

Что означает маркировка

• РП10 — тип соединителя: ручного сочленения, низкочастотный, прямоугольный, общего назначения.

• 11 — количество контактов в разъёме (у РП10 этот параметр может быть 7, 11, 15, 22, 30 или 42).

• Л — тип кожуха и конструктив «вилки» (без корпуса или с пластмассовым/металлическим кожухом, в зависимости от конкретного исполнения).

Конструкция и монтаж

Вилки РП10‑11 Л выполняются для внутреннего объёмного монтажа, контакты обычно монтируются пайкой в печатные платы или монтажные панели. Контакты имеют два ряда, шаг между контактами в ряду около 6,4 мм, шаг между рядами — около 5,5 мм; диаметр контактного стержня обычно 1,5 мм, материал — латунь с покрытием (олово‑висмут, серебро или др., в зависимости от модификации).

Габариты изолятора у большинства исполнений порядка 55×12,5×9 мм, общие габаритные размеры вилки — около 55×12,5×30 мм, что делает разъём компактным для размещения на платах.

Электрические характеристики

Разъём рассчитан на работу в цепях постоянного, переменного тока (частотой до примерно 3 МГц) и импульсного тока. Типовые параметры для РП10‑11 (включая вилку с обозначением Л):

• максимальное рабочее напряжение порядка 1400–1550 В;

• максимальный рабочий ток около 15 А на один контакт;

• сопротивление контакта не более нескольких миллиом, сопротивление изоляции — не менее 10 000 МОм в нормальных условиях.

Условия эксплуатации

Соединители РП10 отличаются всеклиматическим исполнением (категория УХЛ), что позволяет использовать их в широком диапазоне температур и при повышенной влажности. Обычно указывается:

• диапазон рабочих температур от примерно −60 до +85…+125 °C с учётом перегрева контактов;

• относительная влажность до 98% при температуре +35 °C;

• допустимые вибрационные нагрузки (частота до 1–2500 Гц, ускорение до 180 м/с²) и многократные удары с ускорением до 350 м/с².
