Назначение и область применения

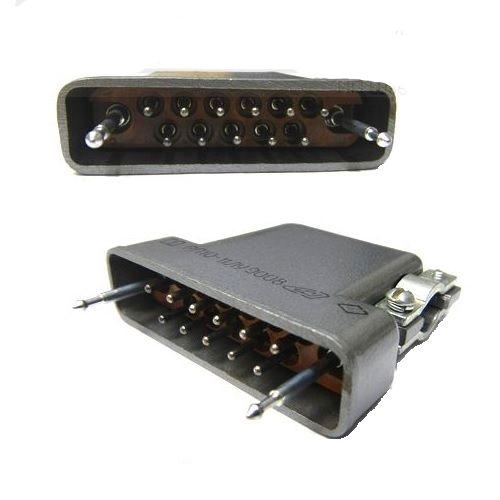

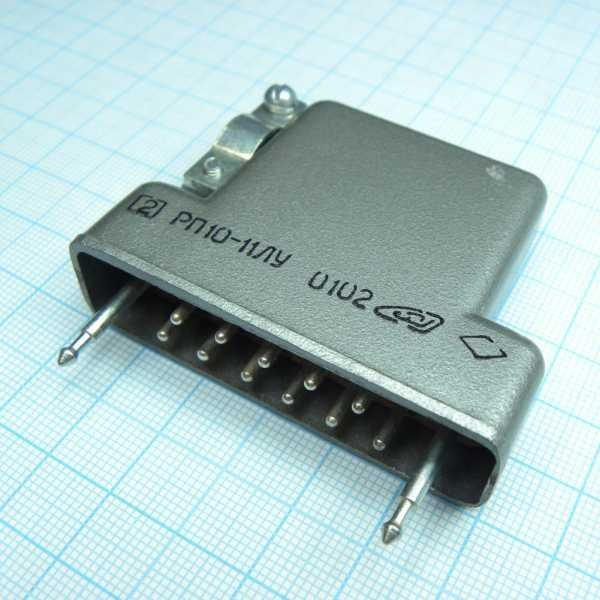

РП10-11 Л вилка представляет собой низкочастотный прямоугольный электрический соединитель внутреннего монтажа, предназначенный для коммутации электрических цепей постоянного, переменного тока частотой до 3 МГц, а также импульсных сигналов. Изделие относится к серии РП10 и применяется в радиоэлектронной аппаратуре, измерительных приборах, системах автоматики и промышленном оборудовании, где требуется надёжное разъёмное соединение с высокой плотностью монтажа.

Конструктивное исполнение с ловителями обеспечивает уверенное ручное сочленение и исключает неправильную ориентацию при стыковке с ответной частью. Соединитель рассчитан на внутренний монтаж и может использоваться в составе блоков, стоек и шкафов управления.

Технические характеристики и особенности конструкции

Изделие имеет 11 контактов, расположенных в два ряда. Шаг контактов составляет 6,4 мм в ряду и 5,5 мм между рядами. Диаметр контактов — 1,5 мм. Контакты изготовлены из латуни и имеют покрытие на основе серебра или олово-висмутового сплава, что обеспечивает стабильное переходное сопротивление и защиту от окисления.

Основные электрические параметры:

• максимальное рабочее напряжение — 1550 В;
• рабочий ток — до 15 А;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 10 000 МОм;
• электрическая прочность изоляции — от 2700 до 3800 В.

Корпус вилки оснащён ловителями, которые направляют ответную часть при сочленении и фиксируют соединение. Изолятор выполнен из термопластичного материала, стойкого к механическим нагрузкам и воздействию повышенной температуры.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 85 градусов Цельсия, при этом допускается кратковременный перегрев контактов до плюс 125 градусов Цельсия. Климатическое исполнение — УХЛ, всеклиматическое, что подтверждает возможность эксплуатации в умеренном и холодном климате.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 2500 Гц с ускорением до 18 g, механические удары многократного действия с ускорением до 35 g, воздействие повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, а также пониженное атмосферное давление до 10 в минус двенадцатой степени мм рт. ст.

Надёжность и эксплуатационные показатели

Ресурс вилки составляет 500 циклов сочленений-расчленений, что достаточно для многолетней эксплуатации в составе стационарного оборудования с периодическим обслуживанием. Наработка на отказ — не менее 12 000 часов. Данные показатели подтверждают высокую надёжность и стабильность электрических характеристик на протяжении всего срока службы.

Приёмка изделия соответствует обозначению «5» «В», год выпуска — 2007. Артикул для заказа — 40566. Соединитель полностью совместим с ответными частями серии РП10 и может применяться для замены аналогичных вилок в ранее выпущенной аппаратуре.
