Назначение и область применения

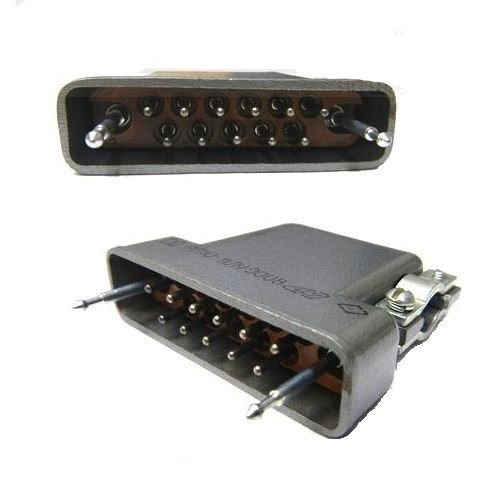

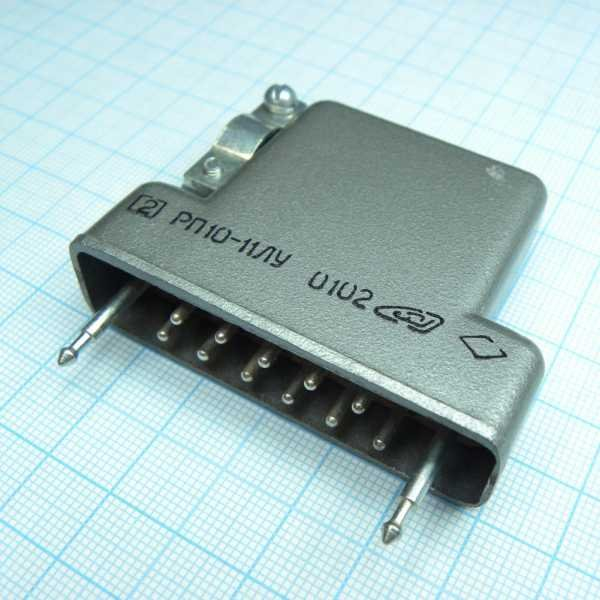

РП10-11 Л вилка «5» представляет собой прямоугольный низкочастотный соединитель внутреннего монтажа, рассчитанный на 11 контактов. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры, приборных блоков, систем управления и промышленного оборудования. Разъём обеспечивает разъёмное соединение жгутов и кабельных сборок с ответной частью, гарантируя стабильный электрический контакт и механическую фиксацию при эксплуатации.

Соединитель востребован в тех узлах аппаратуры, где требуется компактное разъёмное сочленение с повышенной плотностью монтажа, устойчивость к внешним механическим воздействиям и работа в широком диапазоне температур. Благодаря конструктивному исполнению «Л» изделие пригодно для компоновки в ограниченных объёмах корпусов приборов и шкафов автоматики.

Подтверждённые технические особенности

Характеристики изделия подтверждены приёмкой «5», что указывает на соответствие установленным требованиям к качеству и надёжности для ответственных применений. Год выпуска партии — 2018, артикул товара — 40565. Категория изделия — РП10.

• Рабочее напряжение: до 1500–1550 В
• Рабочий ток: до 15 А
• Сопротивление изоляции: не менее 10000 МОм
• Количество контактов: 11
• Покрытие контактов: олово-висмут
• Шаг между рядами контактов: 5,5 мм
• Шаг контактов в ряду: 6,4 мм
• Температурный диапазон эксплуатации: от минус 60 до плюс 125 градусов Цельсия
• Допустимая относительная влажность: до 98 процентов при температуре 35 градусов Цельсия
• Ресурс: ориентировочно 500 циклов сочленения и расчленения

Контакты с покрытием олово-висмут обеспечивают стабильное переходное сопротивление и защиту контактных поверхностей от окисления при длительном хранении и эксплуатации. Высокое сопротивление изоляции гарантирует минимальные токи утечки между соседними контактами, что особенно важно для цепей с высоким напряжением и цепей измерения слабых сигналов.

Конструкция, монтаж и условия эксплуатации

Исполнение «Л» относится к варианту корпуса соединителя и определяет его конструктивные особенности, включая способ крепления и компоновку контактной группы. Вилка относится к серии РП10, где число 11 указывает на количество контактных пар. Соединение с ответной частью выполняется врубным способом, обеспечивающим быстрое и надёжное сочленение без дополнительного резьбового крепежа.

Монтаж проводников к контактам осуществляется методом пайки, что позволяет формировать как одиночные соединения, так и многожильные жгутовые сборки. Изделие рассчитано на работу в условиях вибрационных и ударных нагрузок, характерных для промышленной и бортовой аппаратуры. Диапазон рабочих температур и допустимая влажность позволяют применять соединитель в неотапливаемых помещениях, внутри корпусов оборудования с повышенным тепловыделением, а также в климатических условиях с резкими перепадами температуры.

Комплектация и особенности поставки

Изделие поставляется как самостоятельная единица. В комплект входит вилка РП10-11 Л. Производитель в сопроводительных данных не указан. Артикул для идентификации при заказе и учёте — 40565. Приёмка «5» подтверждает прохождение изделием контрольных испытаний и его готовность к эксплуатации в составе аппаратуры, к которой предъявляются повышенные требования по надёжности и стабильности параметров.
