Назначение и область применения

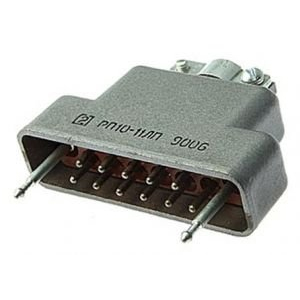

РП10-11 Л вилка представляет собой электрический низкочастотный прямоугольный соединитель нормальных габаритов, предназначенный для внутреннего монтажа. Изделие рассчитано на работу в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока с максимальным рабочим напряжением до 1550 В. Соединитель применяется в электро- и радиоаппаратуре специального и общего назначения для соединения и разъединения электрических цепей.

Данная вилка входит в серию соединителей РП10, которая включает варианты исполнения с количеством контактов 7, 11, 15, 22, 30 и 42. Рассматриваемая модификация имеет 11 контактов. Приемка «5» и год выпуска 91, указанные в характеристиках, подтверждают соответствие изделия установленным требованиям для применения в аппаратуре ответственного назначения.

Конструктивные особенности

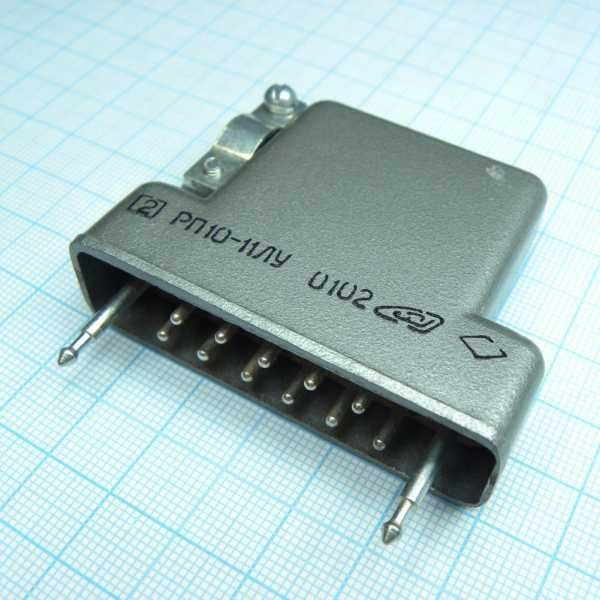

Соединители серии РП10 состоят из вилки и ответной розетки. Корпус выполняется металлическим литым или пластмассовым. Конструкция предусматривает прямой или угловой выход кабеля, фиксирующие замки, ловители и плавающие контакты. Обозначение «Л» в наименовании указывает на исполнение кожуха с ловителями, что обеспечивает надежное направление и центровку при сочленении вилки с розеткой.

Подсоединение проводов осуществляется методом пайки к хвостовикам контактов. Покрытие контактов выполняется сплавом олово-висмут или серебром, что обеспечивает стабильное переходное сопротивление и защиту от коррозии. Климатическое исполнение соответствует УХЛ или В по ГОСТ 15150-69, что допускает эксплуатацию в умеренно холодном климате или во всех климатических районах на суше.

Технические характеристики

Соединитель РП10-11 Л вилки «5» обладает следующими подтвержденными параметрами:

• Максимальный ток: 15 А
• Максимальное напряжение: 1550 В
• Сопротивление контактов: не более 4 мОм
• Сопротивление изоляции: не менее 10000 МОм
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия (до плюс 125 градусов Цельсия с учетом перегрева)
• Вибрационные нагрузки: диапазон частот от 1 до 2500 Гц при ускорении 180 метров на секунду в квадрате
• Механический удар: 350 метров на секунду в квадрате (35 g)
• Наработка: не менее 12000 часов
• Число сочленений-расчленений: не менее 500 циклов

Стойкость к внешним воздействиям

Соединители данной серии устойчивы к воздействию повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Изделия сохраняют работоспособность при пониженном атмосферном давлении и в других регламентированных условиях эксплуатации, что подтверждено соответствующими испытаниями.

Расшифровка условного обозначения

Маркировка РП10-11 Л формируется по следующему принципу. Буквы «РП» обозначают прямоугольный соединитель ручного сочленения низкочастотного типа. Цифра «10» является порядковым номером разработки. Число «11» указывает на количество контактов. Буква «Л» определяет тип кожуха с ловителями.

Указания по монтажу и эксплуатации

Монтаж соединителя выполняется внутри аппаратуры с закреплением на панели или шасси. Подключение проводников производится пайкой к контактным хвостовикам. При сочленении вилки с розеткой ловители обеспечивают правильную ориентацию и исключают повреждение контактов. Фиксирующие замки предотвращают самопроизвольное расчленение при вибрационных и ударных нагрузках. Перед установкой рекомендуется проверить целостность корпуса, состояние контактов и работоспособность замковых элементов.
