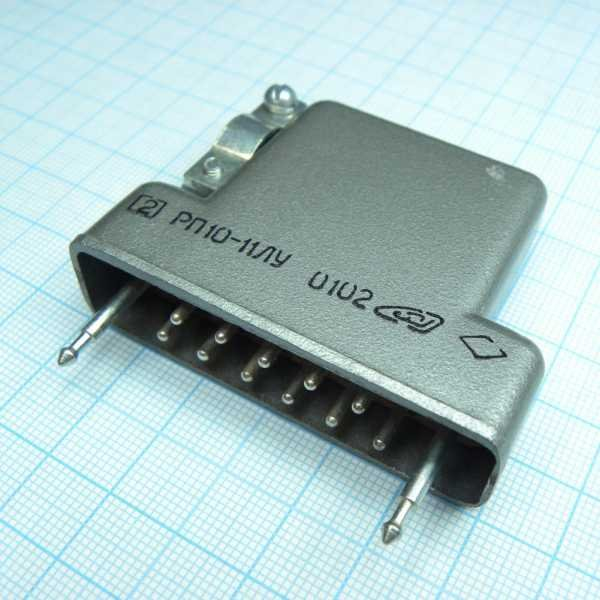

РП10-11 З-П-О ВИЛКИ 90-92г «1»

Цена:

488 ₽

В наличии: 1168 шт.

Технические характеристики

РП10-11 З-П-О вилка

РП10‑11 З‑П‑О — это электрический низкочастотный прямоугольный соединитель (вилка) внутреннего монтажа, относящийся к семейству разъёмов РП10 общего назначения.

Расшифровка обозначения

РП — тип соединителя: ручного сочленения, общего назначения, низкочастотный прямоугольный.
10 — порядковый номер разработки конструкции серии.
11 — количество контактов в соединителе (11 контактов).
З — наличие замка для фиксации сочленённого положения вилка–розетка.
П‑О — вариант конструктивного исполнения кожуха (прямой, без корпуса, либо с корпусом для внутреннего монтажа); конкретная расшифровка Л‑П/П‑О может отличаться в зависимости от ТУ, но в любом случае указывает на прямой прямоугольный корпус для монтажа внутри прибора.

Основные технические характеристики

Назначение: работа в цепях постоянного, переменного (до десятков кГц) и импульсного токов.
Максимальное рабочее напряжение — до порядка 1500 В, максимальный ток на контакт — около 15 А.
Сопротивление контактов — не более нескольких миллюом (обычно до 4 мОм), сопротивление изоляции — не менее 10 МОм.

Условия эксплуатации и конструкция

Климатическое исполнение — всеклиматическое, диапазон рабочих температур примерно от −60 до +85 °C, с возможными перегревами контактов до более высоких значений.
Корпус и кожух — металлический литьё или пластмассовый, с прямым или угловым выходом кабеля; вилка рассчитана на внутренний монтаж в приборах и устройствах.
Монтаж проводов — объемный, с пайкой или аналогичным надёжным соединением, рассчитан на работу в условиях повышенной влажности и механических воздействий (вибрация, удары).

Описание

Назначение изделия

РП10-11 З-П-О вилки «1» представляет собой электрический низкочастотный прямоугольный соединитель вилочного типа, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре, приборах промышленного назначения и устройствах автоматики. Изделие относится к семейству разъёмов РП10 общего применения и рассчитано на работу в цепях постоянного, переменного и импульсного токов. Вилка обеспечивает разъёмное сочленение с ответной розеточной частью и отличается наличием замкового механизма, исключающего самопроизвольное расчленение при вибрационных и ударных нагрузках.

Конструкция с одиннадцатью контактами позволяет коммутировать несколько независимых электрических цепей в пределах одного соединительного узла. Изделие ориентировано на ответственное применение в аппаратуре, где требуется высокая надёжность электрического контакта и устойчивость к внешним механическим воздействиям.

Конструктивные особенности

Обозначение РП10-11 З-П-О раскрывает ключевые конструктивные признаки соединителя. Индекс РП указывает на принадлежность к классу ручного сочленения, общего назначения, низкочастотных прямоугольных разъёмов. Цифровое значение 10 определяет порядковый номер конструктивной разработки серии. Число 11 обозначает количество контактов в вилке. Буква З свидетельствует о наличии замка, фиксирующего сочленённое положение вилки и розетки. Сочетание П-О характеризует вариант исполнения кожуха — прямой прямоугольный корпус, адаптированный для внутреннего монтажа.

Корпусная часть выполнена из металлического литья либо прочного пластмассового компаунда, что придаёт изделию механическую жёсткость и защищает контактную группу от повреждений. Выход кабельной части предусмотрен в прямом исполнении. Монтаж проводов осуществляется объёмным способом с применением пайки или аналогичного надёжного соединения, что гарантирует стабильность контактирования в течение всего срока эксплуатации.

Электрические параметры

Максимальное рабочее напряжение — до порядка 1500 В.
Максимальный ток на контакт — около 15 А.
Сопротивление контактов — не более нескольких миллиом, типовое значение до 4 мОм.
Сопротивление изоляции — не менее 10 МОм.
Рабочий частотный диапазон — до десятков килогерц.

Условия эксплуатации и применение

Изделие выполнено во всеклиматическом исполнении и сохраняет работоспособность в диапазоне температур приблизительно от минус 60 до плюс 85 градусов Цельсия. Допускается кратковременный перегрев контактной группы до более высоких значений без потери функциональности. Вилка рассчитана на работу в условиях повышенной влажности, а также при воздействии вибрационных и ударных нагрузок, характерных для бортовой, передвижной и стационарной аппаратуры.

РП10-11 З-П-О вилки «1» применяется в устройствах промышленной электроники, измерительных комплексах, системах управления и силовых цепях низкочастотного диапазона. Благодаря замковому механизму соединитель сохраняет целостность электрического контакта даже при интенсивных динамических воздействиях, что делает его востребованным в изделиях, эксплуатируемых на подвижных объектах и в производственных условиях с повышенным уровнем вибраций.

Приёмка изделия соответствует категории «1», что подтверждает проведение полного объёма контрольных испытаний согласно установленным техническим условиям. Год выпуска соединителя относится к периоду 1990–1992 годов, что указывает на проверенную временем конструкцию и отработанную технологию изготовления. Артикул изделия — 40561.
