Назначение и область применения

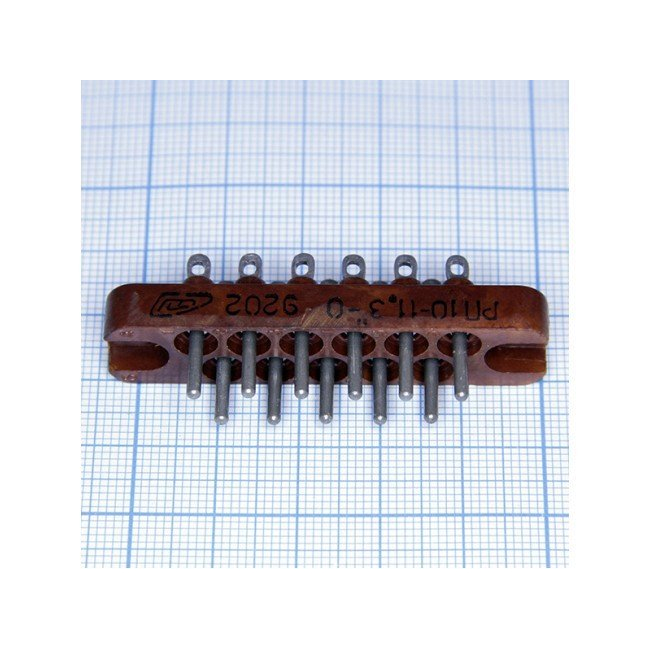

РП10-11 З-О представляет собой низкочастотную прямоугольную вилку внутреннего монтажа, предназначенную для соединения и разъединения электрических цепей в радиоэлектронной, контрольно-измерительной и промышленной аппаратуре. Изделие относится к соединителям ручного сочленения и рассчитано на работу в цепях постоянного, переменного и импульсного тока.

Разъём устанавливается внутри корпусов приборов и оборудования, где требуется надёжное разъёмное соединение с фиксацией сочленённого положения. Исполнение с замком исключает самопроизвольное расчленение при вибрациях и механических воздействиях, что особенно важно для промышленной автоматики, измерительных комплексов и аппаратуры, эксплуатируемой в условиях переменных нагрузок.

Благодаря широкому диапазону рабочих температур и высокой электрической прочности изоляции изделие подходит для применения в технике, работающей в сложных климатических условиях, включая оборудование с повышенными требованиями к стабильности электрических параметров.

Конструктивные особенности и обозначение

Маркировка изделия расшифровывается следующим образом:

• РП — соединитель ручного сочленения, низкочастотный, прямоугольный;
• 10 — номер разработки серии;
• 11 — вариант исполнения на 11 контактов;
• З — исполнение с замком для фиксации сочленённого положения;
• О — исполнение вилки в соответствующем конструктивном варианте серии.

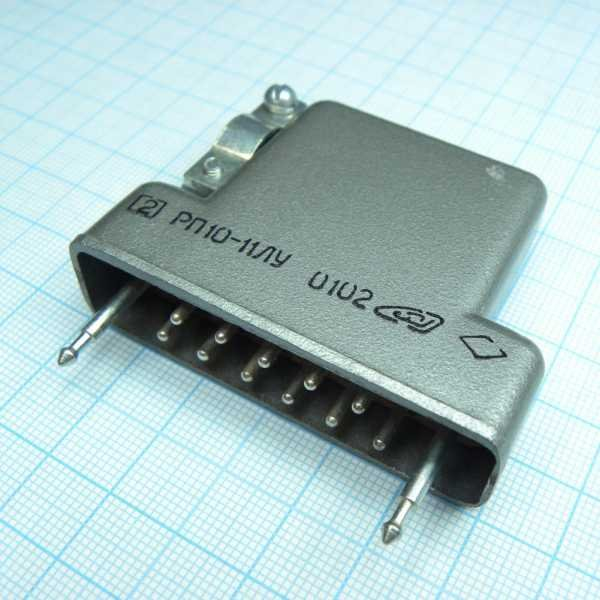

Соединитель состоит из вилки и ответной розетки. Корпусные элементы вилки и розетки могут быть выполнены из металлического литья или пластмассы в зависимости от конкретного исполнения. Контакты серии РП10 могут иметь покрытие серебром либо олово-висмутом, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления.

Монтаж изделия выполняется внутри аппарата, как правило, методом пайки проводов к контактным выводам. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Технические параметры

Изделие обладает следующими электрическими и климатическими характеристиками:

• максимальный рабочий ток — 15 А;
• максимальное рабочее напряжение — до 1500 В (по отдельным данным поставщиков — до 1550 В);
• сопротивление изоляции — не менее 10000 МОм;
• электрическая прочность изоляции — от 2700 до 3800 В;
• диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.

Высокое сопротивление изоляции и значительная электрическая прочность позволяют использовать разъём в цепях с повышенными напряжениями, а расширенный температурный диапазон обеспечивает стабильную работу как при сильном морозе, так и при нагреве аппаратуры в процессе эксплуатации.

Эксплуатационные преимущества

Разъём РП10-11 З-О востребован в аппаратуре, где важны надёжность соединения, устойчивость к вибрационным нагрузкам и стабильность электрических параметров в широком диапазоне температур. Замковая фиксация сочленённого положения предотвращает случайное разъединение при механических воздействиях и вибрациях.

Изделие применяется в промышленном оборудовании, системах автоматики, измерительных приборах и другой технике, где требуется разъёмное соединение с ручным сочленением и внутренним монтажом. Вариант исполнения на 11 контактов обеспечивает достаточное количество цепей для большинства типовых схем подключения.

Приёмка изделия соответствует обозначению «1», год выпуска — 2015. Артикул товара — 40560.
