Назначение и область применения

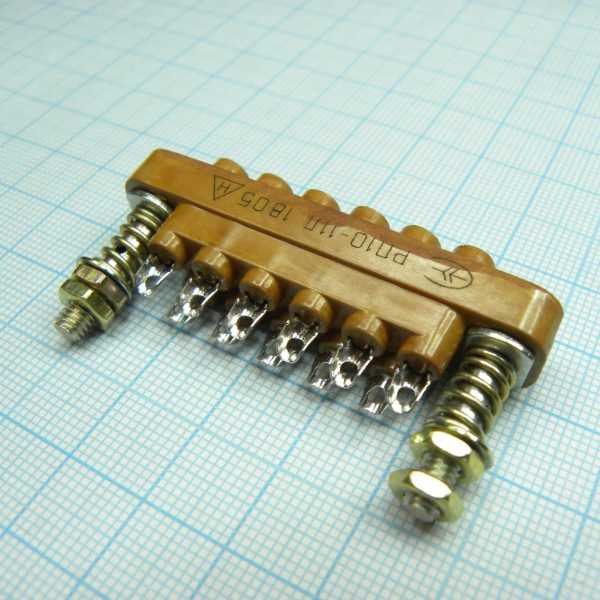

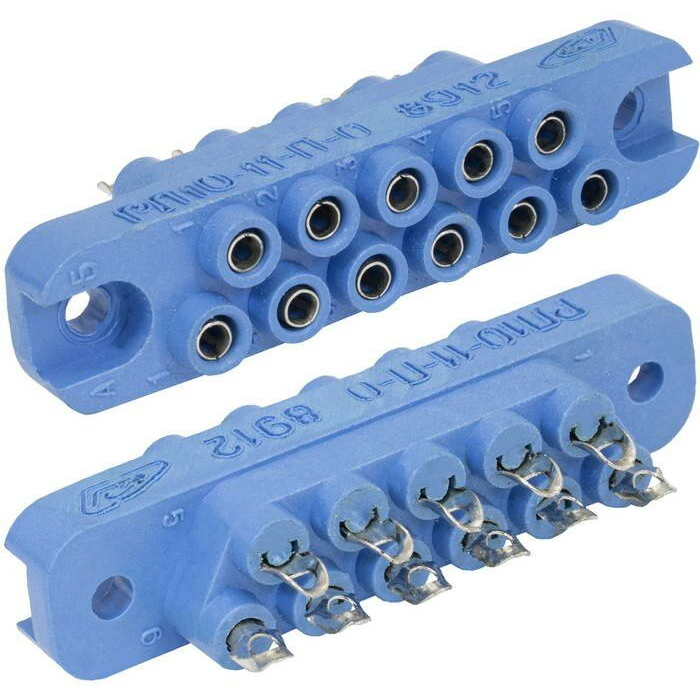

РП10-11 представляет собой розетку прямоугольного низкочастотного соединителя общего назначения. Изделие предназначено для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц, а также в импульсных цепях. Розетка обеспечивает разъёмное соединение проводников и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, систем автоматики, контрольно-измерительной техники и авиационного оборудования.

Конструкция розетки рассчитана на внутренний объёмный монтаж с пайкой проводов. Изделие может устанавливаться в литой металлический или пластмассовый кожух с прямым либо угловым выходом кабеля. Для повышения надёжности соединения предусмотрены фиксирующие замки, предотвращающие самопроизвольное расцепление ответных частей при вибрациях и механических воздействиях.

Электрические параметры

• Количество контактов — 11
• Максимальное рабочее напряжение — до 1550 В
• Номинальный ток на контакт — 15 А
• Сопротивление электрического контакта — около 4 мОм
• Шаг между контактами — 6,4 мм
• Расстояние между рядами контактов — 5,5 мм

Электрические характеристики позволяют использовать розетку в цепях с относительно высокими значениями напряжения и тока, что расширяет сферу её применения в силовой и управляющей аппаратуре. Низкое переходное сопротивление контактов снижает нагрев соединителя при длительной работе под нагрузкой.

Конструкция и материалы

Контактные элементы розетки имеют покрытие из серебра либо олова-висмута. Серебряное покрытие обеспечивает высокую проводимость и стабильность контактного сопротивления, тогда как покрытие олово-висмут увеличивает стойкость к коррозии и снижает стоимость изготовления при сохранении приемлемых электрических параметров.

Розетка сохраняет работоспособность в широком диапазоне температур от минус 65 до плюс 125 градусов Цельсия, что допускает эксплуатацию изделия как в отапливаемых помещениях, так и в неблагоприятных климатических условиях. Геометрия расположения контактов с шагом 6,4 мм между соседними выводами и 5,5 мм между рядами обеспечивает совместимость с ответными вилками серии РП10 соответствующего исполнения.

Маркировка и соответствие стандартам

Условное обозначение РП10-11 расшифровывается следующим образом: литера «РП» указывает на прямоугольный низкочастотный соединитель, число «10» — порядковый номер серии, число «11» — количество контактов в данном исполнении. В рамках серии выпускаются варианты на 7, 15, 22, 30 и 42 контакта, что позволяет подбирать соединители под конкретные схемные решения без изменения монтажных принципов.

Климатическое исполнение соответствует категориям УХЛ или В по ГОСТ 15150-69. Приёмка изделия — «1», что определяет порядок контроля и приёмки продукции на предприятии-изготовителе. Артикул товара — 40576, категория в каталоге — РП10.

Розетка поставляется без указания производителя и комплектации в исходных данных, поэтому сведения о гарантийных обязательствах, упаковке и дополнительной комплектации не приводятся. Изделие пригодно для замены аналогичных розеток серии РП10-11 в ранее выпущенной аппаратуре при условии совпадения посадочных размеров и электрических параметров.
