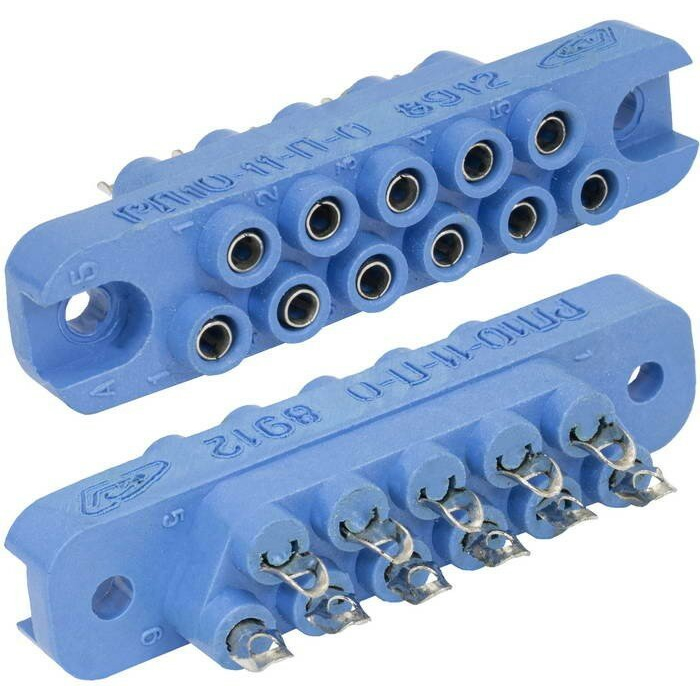

РП10-11 Л-П-О розетка

РП10‑11 Л‑П‑О — это низкочастотный прямоугольный соединитель типа розетки, относящийся к серии РП10 внутреннего монтажа, применяемый для электрических цепей постоянного, переменного (до примерно 3 МГц) и импульсного тока.

Основные характеристики

• Количество контактов: 11 шт., в прямоугольной матрице (обычно два ряда с шагом около 5,5–6,4 мм).

• Тип разъёма: низкочастотный, прямоугольный, для внутреннего объемного монтажа (обычно с выводами под пайку проводов).

• Номинальные электрические параметры:

  • напряжение до порядка 1500–1550 В переменного или постоянного тока;

  • ток на контакт до 15 А.

Расшифровка обозначения

Если рассматривать маркировку РП10‑11 Л‑П‑О (розетка):

• РП10‑11 — серия РП10, 11 контактов.

• Л — наличие направляющих штырей/втулок и/или пластмассового кожуха для фиксации и центровки при сочленении с вилкой.

• П — изолятор из термопластичного материала (в отличие от карболита).

• О — контакты с покрытием олово‑висмут (вместо серебра).

• форм‑фактор «розетка» — это ответная часть, как правило, монтируемая на плату или в корпус устройства.

Особенности конструкции и применения

• Корпус и кожух (при наличии) обеспечивают устойчивость к механическим нагрузкам и упрощают сочленение/разъединение разъёма вручную.

• Разъёмы РП10 применяют в электро‑ и радиоаппаратуре, контрольно‑измерительных приборах, промышленной автоматике и других устройствах, где нужны надежные соединения до 15 А и 1500 В.
