Назначение и область применения

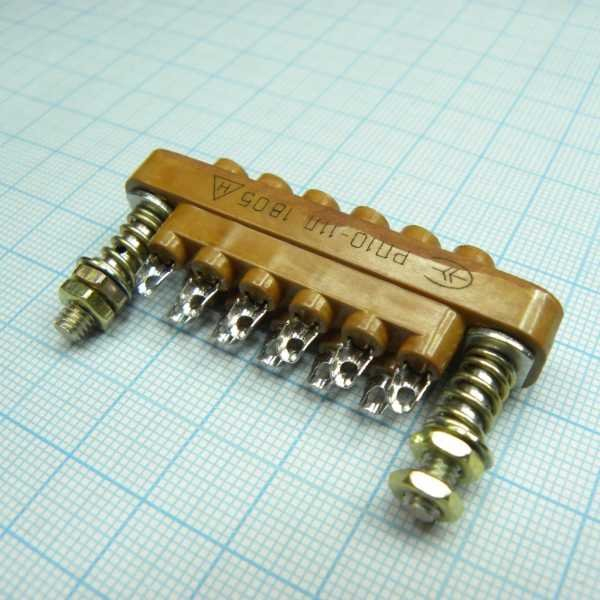

РП10-11 Л розетки «5» представляет собой розетку прямоугольного низкочастотного электрического соединителя внутреннего монтажа, предназначенную для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Изделие применяется в электротехническом и радиоэлектронном оборудовании, контрольно-измерительных приборах и промышленных системах, где требуется разъёмное соединение электрических цепей с высокой плотностью контактов и повышенной механической надёжностью.

Конструкция розетки рассчитана на внутренний монтаж в корпусах приборов, стоек и блоков. Направляющие штыри или втулки, обозначенные в маркировке литерой «Л», обеспечивают точное позиционирование ответной вилки при сочленении, исключая перекос и повреждение контактов. Фиксирующие замки дополнительно удерживают соединение в собранном состоянии, что важно при вибрационных нагрузках и многократных циклах сочленения.

Технические характеристики

Соединитель имеет 11 контактов, расположенных рядами с шагом между рядами 5,5 мм и шагом между контактами в ряду 6,4 мм. Такая компоновка обеспечивает компактность изделия и достаточную электрическую прочность между соседними цепями.

• Номинальное напряжение — до 1500 В
• Рабочий ток на контакт — 15 А
• Сопротивление контактов — около 0,004 Ом
• Диапазон рабочих температур — от минус 65 до плюс 125 °C
• Покрытие контактов — олово-висмут или серебро

Низкое переходное сопротивление контактов, составляющее около 0,004 Ом, снижает нагрев токоведущих элементов при протекании номинального тока и уменьшает потери напряжения в разъёмном соединении. Покрытие контактов олово-висмутом или серебром защищает поверхность от окисления и сохраняет стабильность электрических параметров во время длительной эксплуатации и хранения.

Конструктивные особенности

Корпус розетки может быть выполнен из полимерного материала или металла в зависимости от конкретного исполнения. Вывод контактов предусмотрен в прямом или угловом варианте под кабель, что расширяет монтажные возможности при компоновке внутреннего пространства аппаратуры. Прямой вывод применяется при перпендикулярном подключении к монтажной плате или кабелю, угловой — при ограниченной высоте корпуса оборудования.

Изделие относится к приёмке «5», что подразумевает приёмку заказчика в соответствии с установленным порядком контроля качества. Партия соответствует выпускам 1990–1993 годов. Производство розеток данного типа осуществлялось, в частности, на заводах промышленного назначения, таких как предприятие «Снежеть», выпускавшее соединители для общепромышленных и специальных задач.

Монтаж и эксплуатация

При монтаже розетки необходимо учитывать ориентацию направляющих элементов для корректного совмещения с ответной частью. Фиксирующие замки защёлкиваются после полного сочленения, обеспечивая надёжное удержание вилки. Перед установкой следует проверить целостность изоляторов, отсутствие механических повреждений корпуса и чистоту контактных поверхностей.

Соединитель сохраняет работоспособность при воздействии температуры окружающей среды в диапазоне от минус 65 до плюс 125 °C, что допускает применение как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры. Эксплуатация в импульсных цепях с частотой не выше 3 МГц не приводит к значительному изменению электрических параметров соединения.

Розетка РП10-11 Л поставляется как самостоятельное изделие для встраивания в аппаратуру заказчика. Конкретное исполнение корпуса, тип вывода и покрытие контактов уточняются по маркировке конкретной партии и сопроводительной документации.
