Назначение изделия

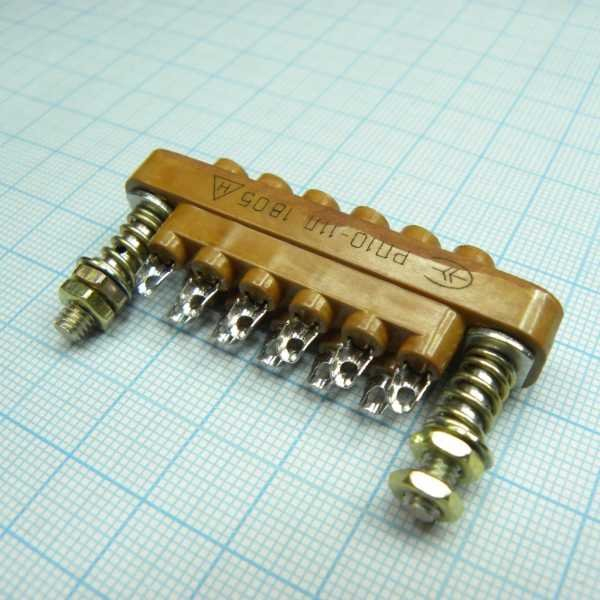

РП10-11 Л розетка представляет собой низкочастотный прямоугольный соединитель внутреннего монтажа, предназначенный для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов. Розетка применяется в составе разъёмных соединений электронной, радиоэлектронной и контрольно-измерительной аппаратуры, где требуется надёжный электрический контакт при многократных циклах сочленения и расчленения. Конструкция ориентирована на монтаж внутри корпусов оборудования: блоков питания, измерительных приборов, промышленных систем управления, узлов связи и аналогичной техники.

Благодаря наличию фиксирующих замков и направляющих элементов розетка обеспечивает правильное взаимное положение ответных частей соединителя, исключая перекос и повреждение контактов при подключении. Изделие рассчитано на продолжительную эксплуатацию в составе стационарного и подвижного оборудования при соблюдении заявленных электрических и климатических режимов.

Технические особенности и параметры

Соединитель имеет 11 контактов, расположенных рядами. Шаг между рядами составляет 5,5 мм, шаг между соседними контактами в ряду — 6,4 мм. Такая геометрия обеспечивает компактность узла сочленения при сохранении достаточной электрической прочности между цепями.

Ключевые электрические характеристики розетки:

• Максимальное рабочее напряжение — от 1500 до 1550 В в зависимости от условий эксплуатации.
• Рабочий ток на один контакт — до 15 А.
• Сопротивление контакта — не более 4 мОм.
• Рабочий диапазон частот для переменного тока — до 3 МГц.
• Диапазон рабочих температур — от минус 65 до плюс 125 градусов Цельсия.

Покрытие контактов выполняется из олово-висмута или серебра, что обеспечивает низкое переходное сопротивление и стабильность соединения в широком интервале температур. Обозначение «Л» в наименовании указывает на наличие направляющих штырей, которые облегчают точное совмещение розетки с вилочной частью и защищают контакты от боковых смещений при стыковке.

Конструкция и монтаж

Корпус розетки изготавливается из термопласта или карболита. Прямой кожух обеспечивает удобство установки на плату или шасси прибора. Фиксирующие замки удерживают ответный соединитель в сочленённом положении, предотвращая самопроизвольное разъединение под воздействием вибраций или механических нагрузок.

Изделие относится к категории РП10 и предназначено для внутреннего монтажа. Артикул товара — 40568. Приёмка соответствует обозначению «5», год выпуска партии — 92. Эти данные подтверждают принадлежность розетки к серийной продукции, прошедшей установленный для данной категории соединителей контроль.

Применение в оборудовании

Розетка РП10-11 Л используется в электрических схемах, где необходимо разъёмное соединение цепей с токами до 15 А и напряжением до 1500–1550 В. Типовые области применения включают промышленное оборудование, контрольно-измерительные стенды, источники вторичного электропитания, аппаратуру связи и радиоэлектронные устройства специального назначения.

Конструкция с направляющими штырями и фиксирующими замками делает соединитель пригодным для условий с повышенными требованиями к точности позиционирования и устойчивости соединения. Благодаря температурному диапазону от минус 65 до плюс 125 градусов Цельсия розетка может эксплуатироваться как в отапливаемых помещениях, так и в составе аппаратуры, работающей в жёстких климатических условиях.
