Назначение изделия

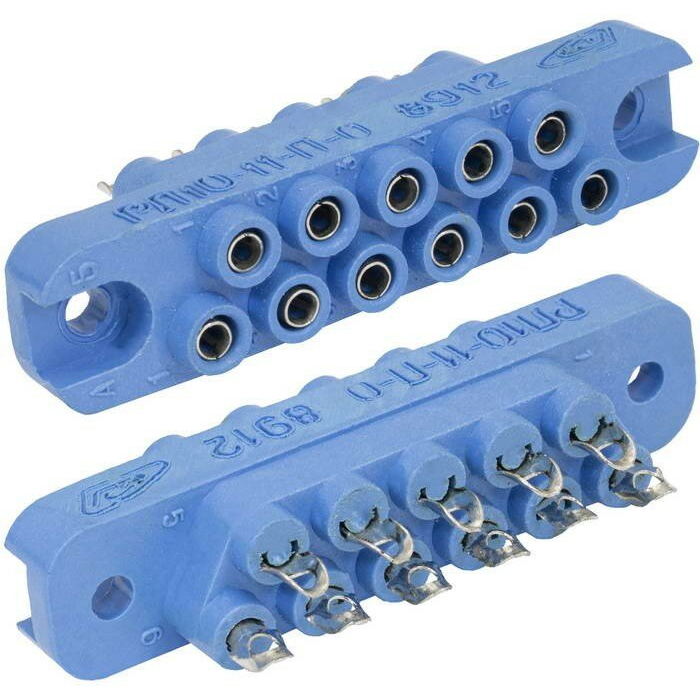

РП10-11 З-П-О розетки «1» представляет собой низкочастотную прямоугольную розетку разъёма серии РП10, предназначенную для внутреннего монтажа в электрических цепях постоянного и переменного тока. Изделие рассчитано на работу при частотах вплоть до 3 МГц, включая импульсные режимы эксплуатации. Основное назначение розетки — обеспечение разъёмного контактного соединения с ответной вилкой в составе электро- и радиоаппаратуры специального и общего применения.

Соединитель используется в промышленном оборудовании, системах автоматики, контрольно-измерительных приборах, авиационной и радиоэлектронной технике. Благодаря наличию замка розетка сохраняет надёжную фиксацию сочленённого положения даже при воздействии вибраций, механических нагрузок и перепадов температур.

Расшифровка обозначения и конструктивные особенности

Маркировка РП10-11 З-П-О содержит полную информацию о конструктивном исполнении изделия:

• РП10-11 — тип соединителя ручного сочленения общего назначения, низкочастотный, прямоугольной формы, десятая разработка серии, рассчитан на 11 контактов.
• З — наличие замка, обеспечивающего надёжную фиксацию сочленённого положения с ответной вилкой и предотвращающего самопроизвольное разъединение при внешних воздействиях.
• П — изолятор изготовлен из термопластичного материала, то есть корпус выполнен из пластмассы, устойчивой к нагреву и механическим нагрузкам.
• О — покрытие рабочей поверхности контактов выполнено сплавом олово-висмут, что повышает коррозионную стойкость и стабильность электрических характеристик.

Конструкция розетки предусматривает плавающие контакты, которые компенсируют незначительные смещения при сочленении и обеспечивают стабильное контактное давление. Подключение проводов к хвостовикам контактов выполняется методом пайки, что гарантирует надёжное и долговечное электрическое соединение.

Электрические параметры и условия эксплуатации

Розетка РП10-11 З-П-О рассчитана на рабочие напряжения в диапазоне от 1500 до 1550 В в зависимости от конкретного исполнения. Номинальный ток на один контакт достигает 15 А, что позволяет применять изделие в цепях с достаточно высокими токовыми нагрузками. Переходное сопротивление контакта не превышает 4 мОм, а сопротивление изоляции в нормальных климатических условиях составляет не менее 10 МОм.

Изделие выпускается в климатическом исполнении УХЛ или всеклиматическом В. Допустимый диапазон рабочих температур составляет примерно от минус 60 до плюс 85 градусов Цельсия, при этом допускаются кратковременные перегревы контактов до температуры около плюс 125 градусов Цельсия. Подобные характеристики позволяют эксплуатировать разъём в жёстких климатических условиях, включая районы с холодным и умеренным климатом, а также в аппаратуре, подверженной значительным тепловым нагрузкам.

Применение и сфера использования

РП10-11 З-П-О розетки «1» находят применение в широком спектре устройств, где требуется разъёмное соединение с высокой надёжностью контакта и защитой от случайного разъединения. Основные области применения:

• промышленное оборудование и станки с числовым программным управлением;
• системы автоматики и телемеханики;
• контрольно-измерительные приборы и лабораторная аппаратура;
• авиационная и радиоэлектронная техника;
• импульсные источники питания и преобразовательная техника.

Изделие ориентировано на внутренний монтаж, то есть устанавливается внутри корпусов приборов и блоков. Замковая фиксация делает разъём пригодным для применения в условиях вибраций, тряски и ударных нагрузок, характерных для подвижных объектов и промышленных установок. Комбинация пластмассового изолятора, покрытия контактов олово-висмут и плавающих контактов обеспечивает стабильные электрические параметры на протяжении всего срока службы.
