Назначение соединителя РП10-11 ЛУ

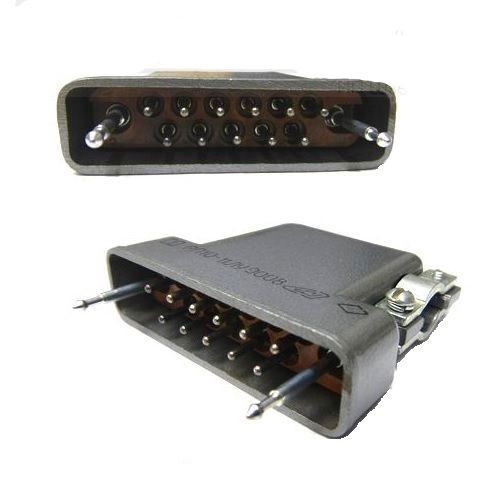

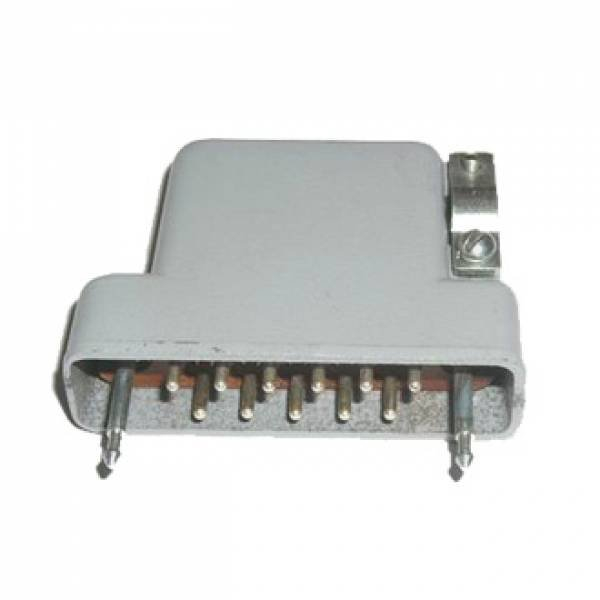

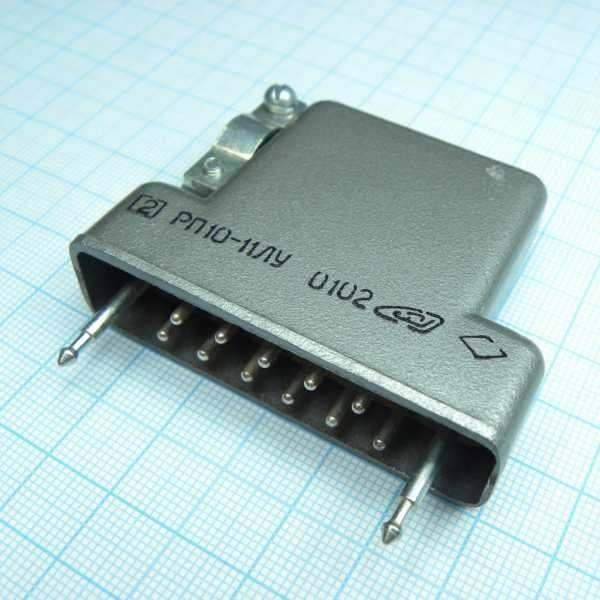

РП10-11 ЛУ представляет собой низкочастотный прямоугольный соединитель с ручным сочленением и расчленением, выполненный в виде вилки с угловым кожухом. Устройство предназначено для внутреннего (объемного) монтажа в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи. Соединитель обеспечивает надежное разъемное электрическое соединение цепей постоянного и переменного тока низкой частоты.

Конструкция с угловым кожухом позволяет подводить кабель под углом к плоскости монтажа, что делает разъем особенно востребованным при плотной компоновке блоков, ограниченном внутреннем пространстве приборов и необходимости аккуратной прокладки жгутов. Изделие относится к категории РП10 и применяется в аппаратуре общего назначения, где требуется многократное сочленение и расчленение электрических цепей.

Подтвержденные особенности и технические параметры

Маркировка РП10-11 ЛУ раскрывает ключевые характеристики соединителя. Обозначение РП10 указывает на тип: соединитель ручного сочленения общего назначения, прямоугольный, низкочастотный, нормальных габаритов. Цифра 11 определяет количество контактов — их в разъеме одиннадцать штук. Буквенное сочетание ЛУ обозначает вилку в угловом кожухе с угловым выводом кабеля, при этом литера «Л» указывает на наличие ловителей (направляющих штырей или втулок), а литера «У» — на угловое исполнение корпуса.

Электрические параметры соединителя подтверждаются следующими значениями:

• номинальное напряжение на контакт — до 1500 В;
• рабочий ток — до 15 А;
• сопротивление контактов — не более 4 мОм, что обеспечивает низкие потери и стабильный электрический контакт.

Рабочий диапазон температур составляет ориентировочно от минус 60 °C до плюс 85…125 °C в зависимости от конкретного исполнения и материала изолятора. Изделие рассчитано на эксплуатацию в условиях повышенной влажности, при воздействии вибрации, а также на многократные циклы сочленения и расчленения — до нескольких сотен циклов. Соединитель обладает значительным сроком сохраняемости и наработки.

Корпус и кожух изделия выполнены из карболита. Материал изолятора и покрытие контактов определяются дополнительными буквами в полном обозначении конкретного исполнения. Угловой кожух обеспечивает компактное размещение встроенного разъема и удобное подключение кабеля под углом, что особенно важно при монтаже в стесненных условиях.

Применение и монтаж

Соединитель РП10-11 ЛУ с кожухом «1» предназначен для стационарной установки внутри корпусов аппаратуры. Угловое исполнение кожуха позволяет организовать вывод кабеля параллельно монтажной плоскости или под требуемым углом, минимизируя радиусы изгиба жгута и снижая механическую нагрузку на контакты. Наличие ловителей обеспечивает правильную ориентацию ответных частей при сочленении и предотвращает повреждение контактов.

Приемка изделия соответствует категории «1», что подтверждает проведение приемо-сдаточных испытаний и годность соединителя к применению в составе ответственной аппаратуры. Год выпуска — 2014. Артикул изделия — 40574.

Рекомендации по использованию

• перед монтажом проверить целостность кожуха и состояние контактов;
• производить сочленение и расчленение только при отсутствии напряжения в цепях;
• обеспечить фиксацию кабеля вблизи разъема для снижения механических нагрузок на контакты;
• при эксплуатации в условиях повышенной влажности предусмотреть дополнительную защиту места соединения.

Соединитель сохраняет работоспособность при соблюдении указанных электрических режимов и условий эксплуатации, обеспечивая надежный контакт и длительный срок службы в составе радиоэлектронных устройств.
