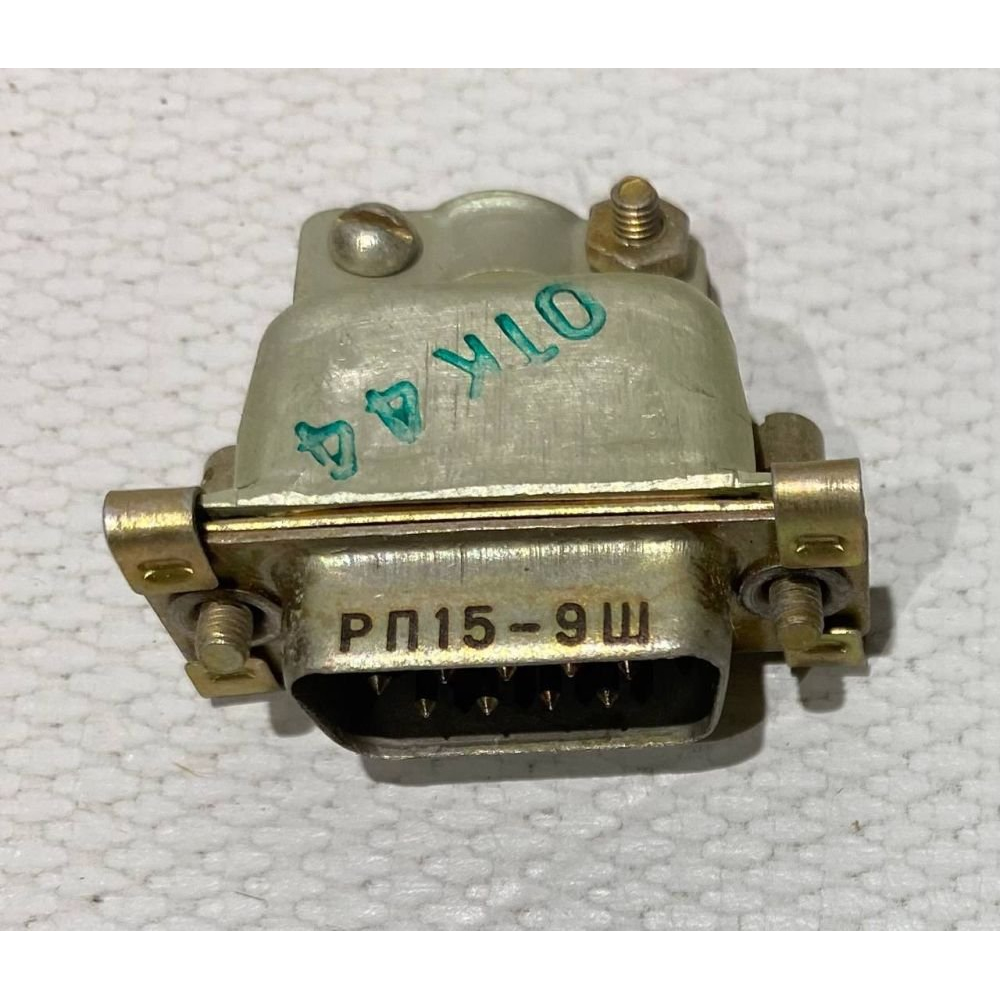

РП15-9Ш в корпусе

РП15-9Ш — это 9-контактная вилка серии РП15, предназначенная для ручного сочленения с ответной розеткой РП15-9Г. По типовой конструкции это прямоугольный соединитель промышленного назначения с винтовой фиксацией и корпусом для объемного монтажа или панельного/кабельного исполнения, в зависимости от конкретной модификации.

Что значит «в корпусе»

У РП15-9Ш корпус обычно металлический, с никелевым покрытием, а исполнение может быть:

• без кожуха;

• с прямым кожухом;

• с панельным или кабельным вариантом монтажа, в зависимости от поставки и исполнения.

Если речь идет именно о «корпусном» исполнении, то обычно имеют в виду соединитель, установленный в защитный корпус или кожух, чтобы удобнее было вывести кабель и защитить контактную часть от механических воздействий.

Основные характеристики

Для РП15-9Ш обычно указывают такие параметры:

• 9 низкочастотных контактов;

• ток до 5 А на контакт;

• рабочее напряжение до 400 В;

• малое переходное сопротивление контактов;

• винтовая фиксация сочленения;

• ресурс сочленений-расчленений порядка 500 циклов;

• минимальная наработка около 10 000 часов;

• срок сохраняемости до 15 лет.

Назначение

Этот разъем применяют для низкочастотных цепей постоянного, переменного и импульсного тока, а также для управляющих и измерительных сигналов. В промышленной практике его используют в приборах, блоках управления, измерительной аппаратуре и другой аппаратуре, где нужен надежный многоконтактный разъем в металлическом корпусе.

Сочетание с ответной частью

Ответная часть для РП15-9Ш — обычно РП15-9Г. У серии есть варианты с разным покрытием контактов и различными исполнениями корпуса, поэтому при подборе важно сверять именно обозначение, а не только число контактов.
