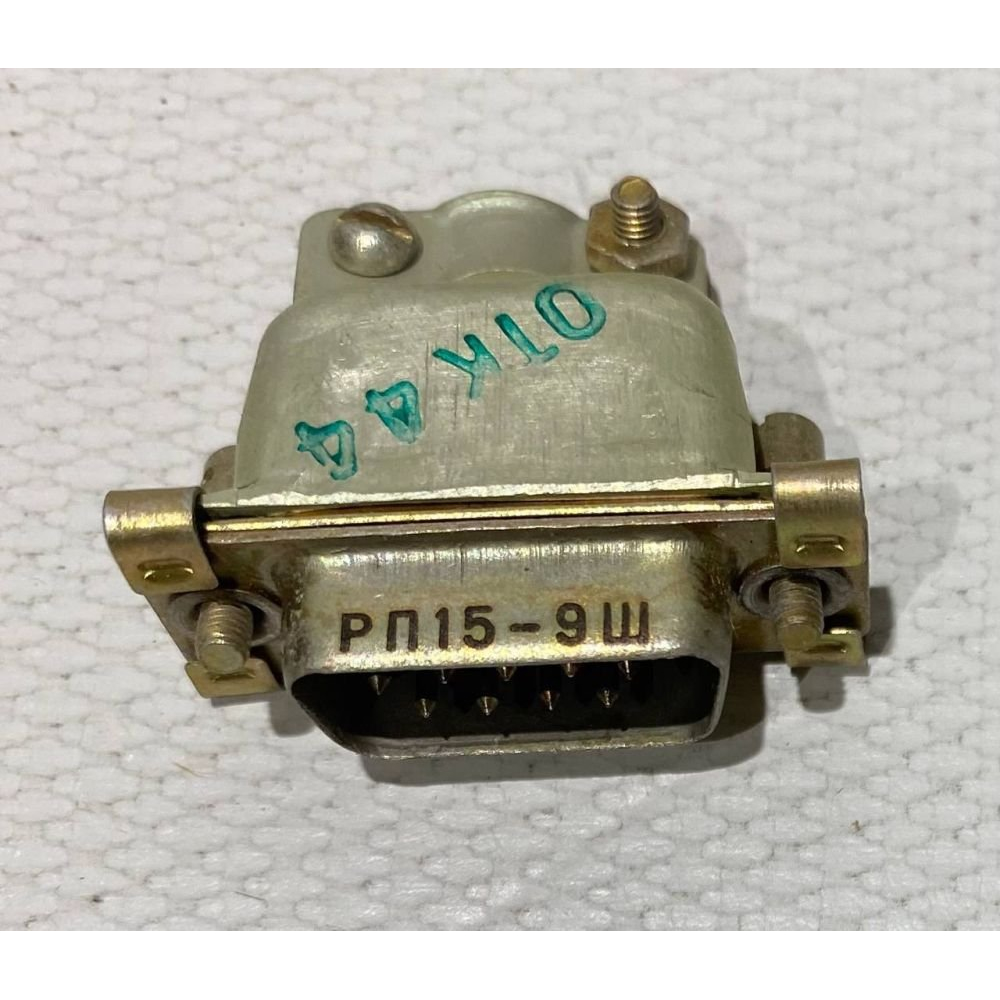

РП15-9Ш в корпусе

РП15-9Ш — это приборная (приборная/кабельная) вилка из семейства прямоугольных комбинированных соединителей РП15 с 9 низкочастотными контактами; предназначена для соединения низкочастотных и радиочастотных цепей в электронной и электротехнической аппаратуре и рассчитана на работу до 400 В и до 5 А на контакт.

Назначение и область применения

• Применяется для подключений в аппаратуре специального назначения: измерительные приборы, датчики, органы управления и др.; обеспечивает съём/подключение цепей постоянного, переменного и импульсного тока при частотах до 3 МГц и в ВЧ‑цепях до нескольких МГц/ГГц в зависимости от варианта исполнения.

• Используется как приборная вилка при внутризамкнутом (объёмном) монтаже встороенной аппаратуры; доступны варианты с металлическим кожухом и с резьбовой фиксацией для надёжного сочленения.

Конструкция и варианты исполнения

• Серия РП15 — прямоугольные комбинированные соединители с числом контактов 9, 10, 14, 15, 23, 32, 50; в обозначении «Ш» — вилка (штырёвая часть), «Г» — розетка (гнездо). Для контактов возможны покрытия серебром или золотом; корпуса обычно никелированы.

• Возможны исполнения: герметичное (обозначения с «-Г» для вилки/розетки), с кожухом (К — для вилки), с фиксатором/замком (Ф — для розетки), климатические исполнения (В, УХЛ и т.д.).

Электрические и эксплуатационные характеристики

• Номинальное рабочее напряжение до 400 В (амплитудное значение) и рабочий ток на контакт до 5 А (максимум), сопротивление н.ч. контактов не более ≈0,005 Ом, сопротивление изоляции — тысячи МОм в зависимости от типа контактов.

• Частотные возможности: НЧ‑контакты до ~3 МГц, ВЧ‑части — в пределах проектных значений (в даташитах обычно указывают до 10 МГц или выше для отдельных вариантов).

Механика, надёжность и климат

• Ресурс сочленений порядка сотен циклов у врубных вариантов (например, 500), минимальная наработка/наработка на отказ и срок хранения по ТУ: минимальная наработка нескольких тысяч часов и срок сохраняемости около 15 лет (в зависимости от модификации).

• Климатические исполнения допускают широкий диапазон температур (примерно −60…+125 °C для ряда изделий) и повышенную устойчивость к вибрации/удару при соответствующем исполнении.

Типичные параметры для выбора (частые значения)

• Количество н.ч. контактов: 9 (в рассматриваемой модификации).

• Ток на контакт: до 5 А.

• Сопротивление контакта (н.ч.): ≈0,005 Ом.

• Покрытие корпуса: никель; покрытие контактов: серебро или золото по варианту.

Пример условного обозначения и расшифровка

• РП15-9ШВК — РП15 (тип), 9 (количество н.ч. контактов), Ш (вилка), В (покрытие контактов — серебро), К (наличие кожуха у вилки). Такое обозначение описывает конкретную конструктивную и поверхностную обработку разъёма.

Пример применения (иллюстрация)

• В измерительном приборе ставят приборную розетку РП15-9Г на панель; к ней подключается приборная вилка РП15-9Ш с кожухом на кабеле для съёмного соединения датчиков или блока интерфейсов.
