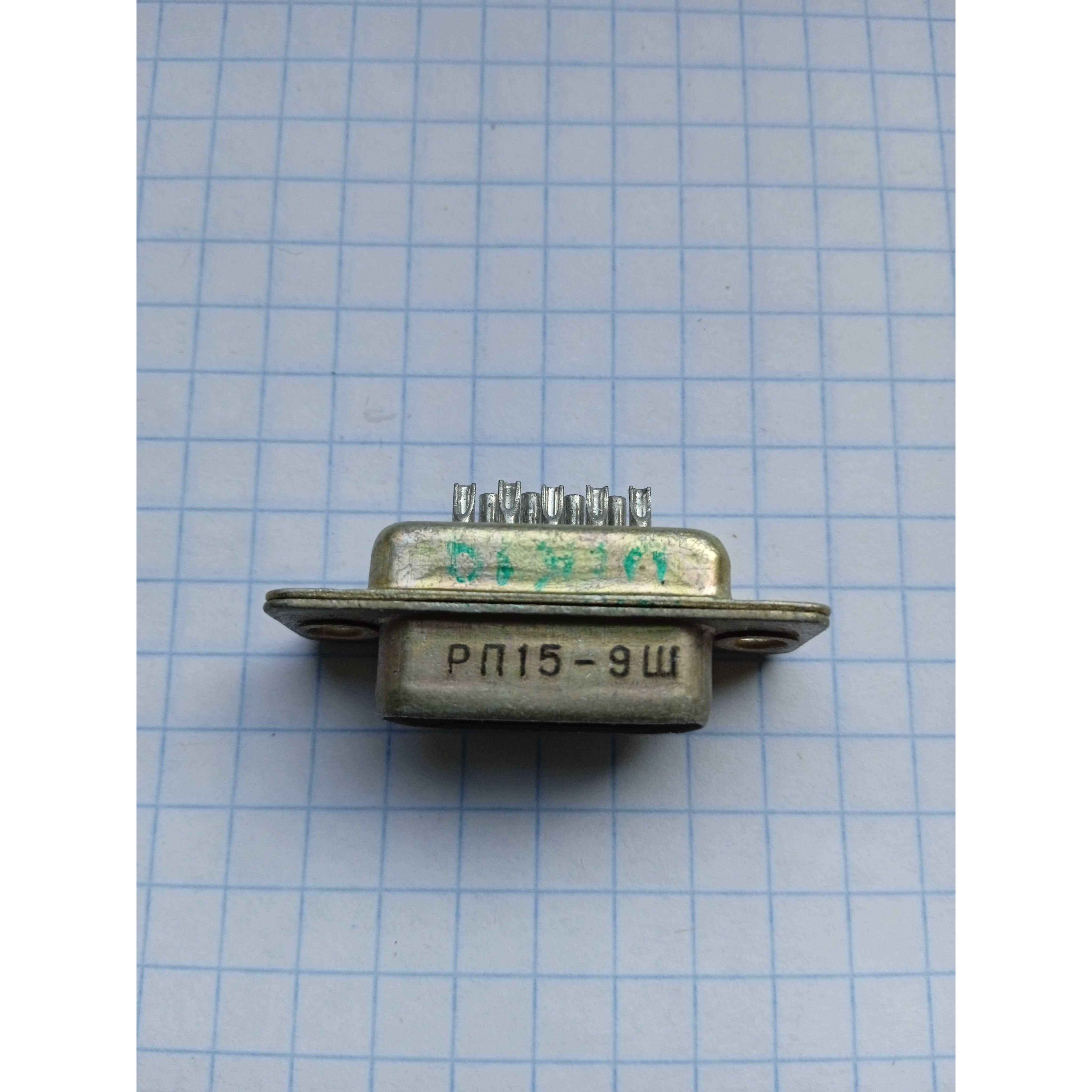

РП15-9Ш син.

РП15-9Ш — это прямоугольный низкочастотный соединитель для внутреннего монтажа, который применяют в цепях постоянного, переменного и импульсного тока. Он рассчитан на работу при напряжении до 400 В и токе до 5 А на каждый контакт.

Что означает обозначение

• РП15 — тип соединителя.

• 9 — количество низкочастотных контактов.

• Ш — вилка.

• Встречаются варианты с кожухом для вилки и с фиксатором для розетки, а покрытие контактов бывает серебряным или золотым в зависимости от исполнения.

Основные характеристики

• Рабочая частота: до 3 МГц для низкочастотных цепей, а в отдельных исполнениях указаны высокочастотные цепи до 10 МГц.

• Сопротивление низкочастотных контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Ресурс по сочленениям/расчленениям: 500 циклов.

• Минимальная наработка: 10 000 часов.

• Срок сохраняемости: 15 лет.

Условия эксплуатации

Соединитель рассчитан на широкий диапазон условий: вибрация, одиночные и многократные удары, повышенная температура до +125 °C и пониженная до -60 °C. Также в источнике указана климатическая версия для внутреннего монтажа и всеклиматическое исполнение для ряда модификаций.

Практически для чего подходит

РП15-9Ш обычно используют там, где нужен надежный многоконтактный разъем для аппаратуры, приборных соединений и кабельных трасс внутри оборудования. Для инженера это удобный вариант, если важны механическая прочность, повторяемость сочленения и нормальная работа в промышленных условиях.
