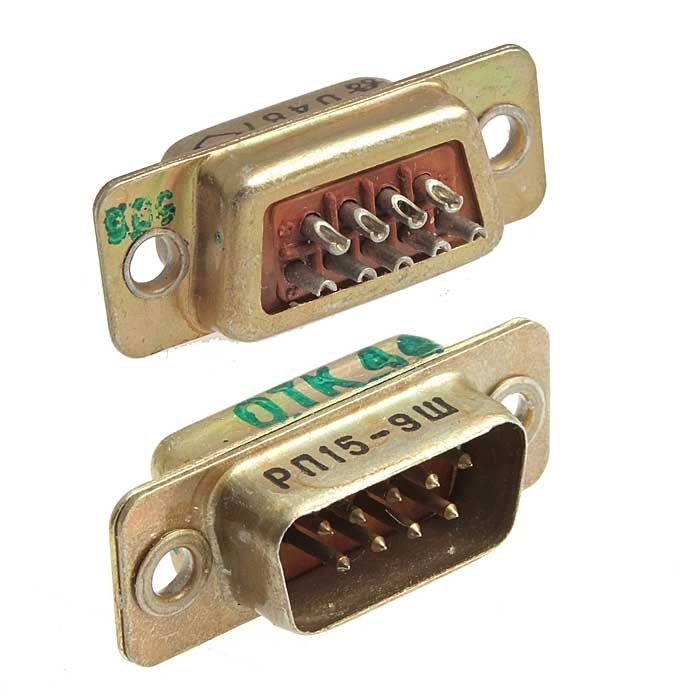

РП15-9Ш кор. ОТК 92г

Цена: ПОД ЗАКАЗ

В наличии: 29 шт.

Технические характеристики

РП15-9Ш кор. ОТК

РП15-9Ш — это блоковый (вилка) комбинированный прямоугольный разъём серии РП15 с 9 низкочастотными контактами; выпускается в исполнении с приемкой ОТК и предназначен для сигнальных, низкочастотных и радиочастотных цепей при условиях всеклиматического применения.

Назначение и область применения

Разъёмы серии РП15 применяются для соединения сигнальных, низкочастотных и радиочастотных цепей в аппаратуре и приборах; конкретная модификация 9Ш обозначает 9 низкочастотных контактов в части «Ш» (вилка).
Используются в постоянных, переменных и импульсных цепях (низкие частоты до нескольких МГц) и в радиочастотных вставках при значительно более высокой частоте (вставки ВЧ рассчитаны до ГГц, см. конструкцию серии).

Конструкция и материалы

Состав: вилка (штырь) и соответствующая розетка (гнездо); корпуса — металлические блочные (приборные) или кабельные исполнения.
Контакты обычно имеют покрытие (серебрение — обозначение В, возможна и золочёная обработка — обозначение А); для вилок может быть защитный кожух (К), для розеток — фиксатор (Ф).

Краткие технические характеристики (типичные для РП15-9Ш)

Количество НЧ контактов: 9 (в части «Ш» — вилка).
Номинальный ток на контакт (НЧ): порядка 3–5 А в типовых исполнениях (зависит от производителя и ТУ).
Рабочее напряжение: до 400 В для НЧ цепей; для ВЧ вставок — номиналы значительно ниже (например до 100 В амплитудного значения).
Частотный диапазон: НЧ контакты — до ~3 МГц; ВЧ вставки — в зависимости от исполнения до нескольких ГГц (производители указывают до 10 ГГц для специализированных вставок).
Составные показатели надёжности: ресурс сочленений (число врубаний/расчленений) порядка сотен (примерно 500) и наработка на отказ десятки тысяч часов у разных исполнений; срок сохраняемости по данным ТУ — до 15 лет у некоторых вариантов.

Маркировка и условное обозначение

Условное обозначение разбивается как: РП15 — серия/тип; цифра (здесь 9) — количество низкочастотных контактов; Ш — штырь (вилка), Г — гнездо (розетка); далее идут дополнительные буквы/цифры: В/А — покрытие (серебрение/золочение), Ф — фиксатор, К — кожух, В (в конце) — всеклиматическое исполнение; иногда указывают наличие ВЧ контактов числом.

Особенности при выборе и применении

Сопоставляйте: нужное число НЧ/ВЧ контактов, исполнение корпуса (блочное/кабельное), наличие фиксатора и кожуха, покрытие контактов (серебро/золото) и требуемые ТУ/приёмку (ОТК) у конкретного производителя.
Для ВЧ трактов обращайте внимание на наличие специальных ВЧ-вставок и характеристики в конкретном ТУ (влияние импеданса и конструкция вставки).

Пример обозначения

«РП15-9Ш В ОТК» — означает разъём серии РП15 с 9 низкочастотными контактами, часть «Ш» (вилка), всеклиматическое/типовое исполнение с приёмкой ОТК (точное содержание букв может варьироваться у производителя).

Если нужно — могу прислать:

таблицу типовых параметров (ток, сопротивление контакта, частота, масса) по нескольким заводским ТУ;
или перевести/разъяснить конкретный ТУ (например НКЦС.434410.509ТУ или НКЦС.434410.114ТУ) и расшифровку пунктов приёмки ОТК.

Хотите, чтобы я подготовил компактную спецификацию по варианту от конкретного производителя (Атлант, Элекон, НУР) с ссылкой на ТУ и перечнем параметров?

Описание

Назначение и область применения

РП15-9Ш кор. ОТК — блоковый (вилка) комбинированный прямоугольный разъём серии РП15 с девятью низкочастотными контактами. Он предназначен для соединения сигнальных, низкочастотных и радиочастотных цепей в аппаратуре и приборах. Исполнение с приемкой ОТК означает, что изделие проходит приемку отдела технического контроля, что важно для применений, где требуется подтвержденное качество.

Разъёмы серии РП15 применяются в постоянных, переменных и импульсных цепях низкой частоты, а также в радиочастотных трактах при использовании специальных высокочастотных вставок. Модификация 9Ш обозначает девять низкочастотных контактов в части «Ш» — вилка. Такое сочетание позволяет использовать изделие в составе блоков, приборов и кабельных сборок, где необходим компактный прямоугольный разъём с несколькими сигнальными линиями.

Конструкция и подтвержденные особенности

Конструктивно разъём состоит из вилки (штырей) и соответствующей розетки (гнезд). Корпуса могут быть металлическими блочными (приборными) или кабельными. Для контактов типично покрытие: серебрение обозначается буквой В, возможна золочёная обработка с обозначением А. Для вилок может предусматриваться защитный кожух, обозначаемый К, для розеток — фиксатор, обозначаемый Ф.

Серия: РП15.
Тип исполнения: вилка, обозначение Ш.
Количество низкочастотных контактов: 9.
Приемка: ОТК.
Категория в каталоге: РП.
Артикул: 91392.
Производитель в предоставленных данных: не указан.
Год в характеристиках VirtueMart: 92.

В наименовании присутствует сокращение «кор.». В предоставленном описании его отдельная расшифровка не приведена, поэтому при подборе следует уточнять этот параметр по документации конкретной партии или производителя.

Технические характеристики и маркировка

Для изделий серии РП15 типичные параметры зависят от производителя и технических условий. В предоставленных данных указаны следующие ориентиры: номинальный ток на низкочастотный контакт порядка 3–5 А, рабочее напряжение до 400 В для низкочастотных цепей. Для высокочастотных вставок номиналы существенно ниже, например до 100 В амплитудного значения.

Частотный диапазон низкочастотных контактов достигает примерно 3 МГц. Высокочастотные вставки в зависимости от исполнения могут работать до нескольких гигагерц; для специализированных вставок производители указывают значения до 10 ГГц. Показатели надежности также зависят от исполнения: ресурс сочленений составляет порядка сотен циклов, ориентировочно 500, наработка на отказ — десятки тысяч часов, срок сохраняемости по данным технических условий — до 15 лет для некоторых вариантов.

Условное обозначение разбивается следующим образом: РП15 — серия и тип; цифра 9 — количество низкочастотных контактов; Ш — штырь (вилка), Г — гнездо (розетка). Дополнительные буквы и цифры указывают на покрытие (В — серебрение, А — золочение), фиксатор (Ф), кожух (К) и всеклиматическое исполнение (В в конце обозначения). Иногда отдельно указывают число высокочастотных контактов.

Применение и выбор

Разъём РП15-9Ш кор. ОТК применяется в аппаратуре и приборах для передачи сигнальных, низкочастотных и радиочастотных цепей. Он подходит для постоянных, переменных и импульсных цепей низкой частоты, а при наличии соответствующих высокочастотных вставок — для радиочастотных трактов. Всеклиматическое применение подразумевает эксплуатацию в различных климатических условиях, однако конкретные диапазоны температур и влажности следует уточнять по техническим условиям производителя.

При выборе необходимо сопоставить требуемое число низкочастотных и высокочастотных контактов, исполнение корпуса (блочное или кабельное), наличие фиксатора и защитного кожуха, покрытие контактов (серебро или золото), а также требуемую приемку, в данном случае ОТК. Для высокочастотных трактов важно проверить наличие специальных высокочастотных вставок и их характеристики, поскольку они отличаются от параметров низкочастотных контактов.

В карточке товара указаны название РП15-9Ш кор. ОТК, артикул 91392 и категория РП. Производитель, краткое описание и комплектация в предоставленных данных не указаны. Год в характеристиках VirtueMart имеет значение 92; иных пояснений к этому значению в данных нет. Для точного подбора рекомендуется запрашивать актуальные технические условия и сведения о партии у поставщика.
