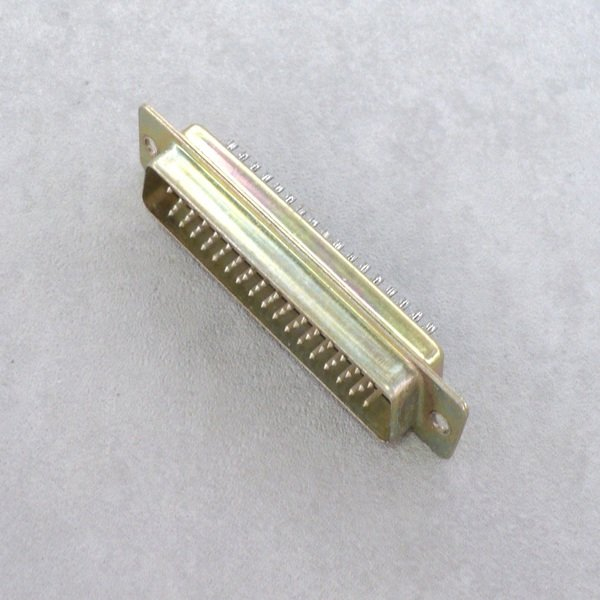

РП15-50ШВВ кор.

РП15-50ШВВ — это прямоугольный низкочастотный соединитель типа вилка, рассчитанный на 50 контактов и предназначенный для монтажа в электрических цепях постоянного, переменного и импульсного тока. По конструкции это врубной соединитель с панельным креплением и пайкой выводов; корпус у этой версии без кожуха, изолятор — карболит, цвет обычно коричневый.

Основные параметры

• Количество контактов: 50.

• Рабочее напряжение: до 400 В.

• Рабочий ток на контакт: до 5 А.

• Сопротивление низкочастотных контактов: не более 5 мОм.

• Сопротивление изоляции: 5000 МОм.

• Ресурс: около 500 сочленений-расчленений.

• Минимальная наработка: 10 000 часов.

Конструкция и исполнение

Соединитель относится к серии РП15 и используется как часть пары «вилка-розетка»; в маркировке РП15-50ШВВ первая «Ш» указывает на вилку, а последняя «В» — всеклиматическое исполнение. Для этой версии указывается отсутствие кожуха, механический монтаж на панель и электрическое соединение пайкой. По габаритам в одном из каталожных описаний приводятся размеры 72,8 × 18,5 × 48,4 мм.

Где применяется

РП15-50ШВВ применяют для соединения сигнальных и низкочастотных цепей, где важны надежный многоконтактный разъем и стабильный контакт при промышленной эксплуатации. Серия РП15 также встречается в качестве аналога D-Sub по назначению, но с иной конструкцией и советско-российской системой обозначений.

Как читать обозначение

• РП15 — серия соединителя.

• 50 — число низкочастотных контактов.

• Ш — вилка.

• В — серебряное покрытие контактов в одном из описаний; в других карточках встречаются разные расшифровки буквенного кода, поэтому при подборе лучше сверять именно паспорт или ТУ конкретного исполнения.

• Последняя В — всеклиматическое исполнение.

Практическая ремарка

Для подбора важно сверять не только маркировку, но и конкретные ТУ, год выпуска и вариант исполнения, потому что по одному и тому же обозначению у разных поставщиков встречаются карточки с небольшими отличиями в описании. Если нужно, могу дальше кратко разобрать именно распиновку РП15-50ШВВ или с чем он сочетается по ответной части .
