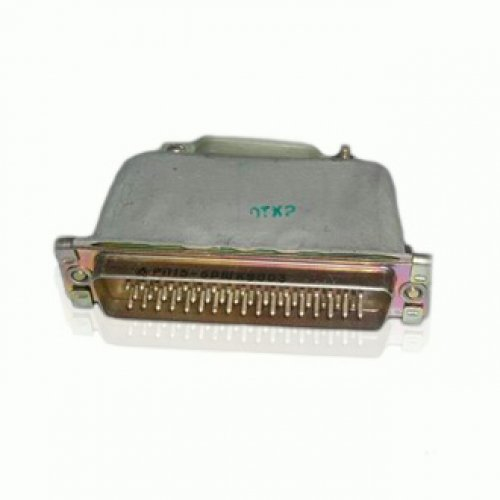

РП15-50ШК бел.

РП15-50ШК — это прямоугольный низкочастотный соединитель серии РП15, выполненный как вилка с кожухом; в обозначении «Ш» означает вилку, «К» — наличие кожуха, а «50» — 50 контактов.

Что это за изделие

Это кабельная вилка для внутреннего монтажа, с врубным сочленением и пайкой проводов. Для пары сочленения указывается розетка РП15-50ГВФ.

Основные параметры

• Количество контактов: 50.

• Максимальное рабочее напряжение: 400 В.

• Максимальный рабочий ток: 5 А.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: 5000 МОм.

• Диапазон рабочих частот: 1–5000 Гц.

• Рабочая температура: от -60 до +125 °C.

• Ресурс: 500 сочленений-расчленений.

• Минимальная наработка: 10 000 часов.

• Срок сохраняемости: 15 лет.

Конструкция

По доступным описаниям, контакты у него круглые, латунные, с шагом 6,4 мм в ряду и 5,5 мм между рядами; изолятор — белый пластмассовый, кожух — прямой, алюминиевый. Габариты указаны как 72,8 × 18,5 × 48,4 мм, масса около 34,43 г.

Маркировка и исполнение

В карточках товара это изделие встречается с фактической маркировкой РП15-50ШК и изготовлением по ТУ ГЕО.364.160ТУ или НКЦС.434410.509 ТУ в зависимости от источника. Также указывается приемка ОТК и климатическое исполнение УХЛ 2.1 либо всеклиматическое исполнение в описании структуры обозначения.

Практически

Если коротко, РП15-50ШК — это советско-российский 50-контактный прямоугольный разъем для надежного соединения в аппаратуре, где важны компактность, пайка и нормальная работа в жестких климатических условиях. Для подбора ответной части обычно смотрят именно на совместимую розетку семейства РП15.
