РП15-50ГВВ кор. 86-91г

Цена: ПОД ЗАКАЗ

В наличии: 168 шт.

Технические характеристики

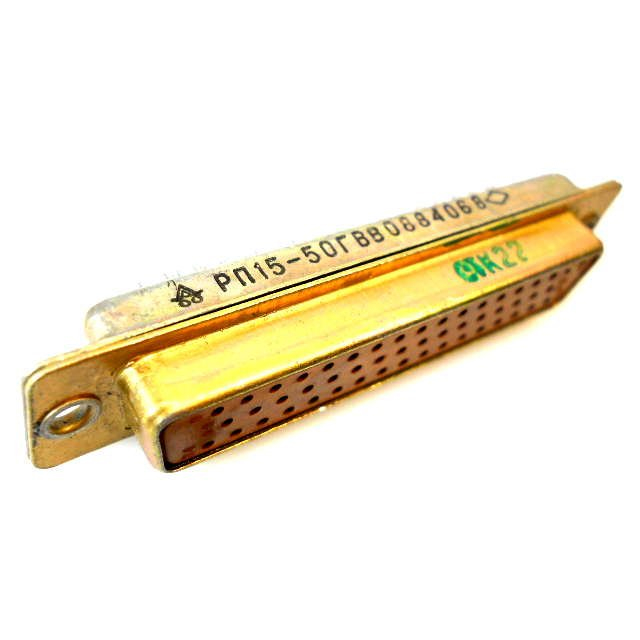

РП15-50ГВВ кор.

Коротко: РП15-50ГВВ — это прямоугольный низкочастотный соединитель (розетка) серии РП15 на 50 контактов, предназначенный для ручного сочленения электрических цепей постоянного, переменного и импульсного тока в климатическом исполнении «В».

Основные характеристики

Тип и назначение: розетка прямоугольного соединителя серии РП15, предназначена для низкочастотных и комбинированных применений; сочленение/расчленение вручную.
Контакты: 50 низкочастотных круглых контактов; диаметр контактов ≈ 1,0 мм; шаг контактов в ряду ~6,4 мм, шаг между рядами ~5,5 мм.
Материалы и изоляция: контакты — латунь (часто с серебряным покрытием в обозначении «В»), изолятор — карболит (коричневый).
Электрические параметры: номинальное рабочее напряжение до ~400 В; рабочий ток на сигнальных контактах до 5 А (для силовых контактов в комбинированных вариантах — выше, по каталогу). Сопротивление контактов не более ≈5 мОм; сопротивление изоляции порядка 5·10^3 МОм (указывают в паспорте изделия).
Механические и эксплуатационные параметры: ресурс ≈500 сочленений; минимальная наработка порядка 10 000 часов; диапазон рабочих температур от −60 до +125…+155 °C в зависимости от исполнения; стойкость к вибрации и удару по каталожным данным.

Конструкция и монтаж

Корпус/кожух: данная модификация РП15-50ГВВ часто поставляется без кожуха (розетка без кожуха), корпус блочный или приборный для монтажa на панель.
Метод монтажа: механический — на панель (установочные размеры: пример — расстояние между монтажными отверстиями ≈65,5 мм), электрический — пайка выводов. Взаимосочленение с соответствующей вилкой серии (например, РП15-50ШВВ).
Обозначение маркировки: структура маркировки расшифровывается как РП15 — серия; 50 — число н.ч. контактов; Г — розетка; В — покрытие контактов (серебро) и всеклиматическое исполнение (вторая В).

Надёжность и соответствие условий эксплуатации

Климат. исполнение и стойкость: рассчитан на всеклиматическое исполнение (В), высокая влажность и широкий температурный диапазон; выдерживает синусоидальную вибрацию в широком диапазоне частот и одиночные удары согласно каталогу.
Срок хранения/срок службы: минимальный срок сохраняемости в каталожных записях указывается до 15 лет; ресурс по сочленениям — порядка нескольких сотен циклов.

Пример применения

Используется в аппарате́х для внутреннего и наружного монтажа, в измерительной, вычислительной и прочей электронике и технике, где требуется надёжное ручное соединение большого числа сигнальных контактов с возможностью панельного монтажа и пайки.

Если нужно, могу прислать: 1) полную таблицу размеров и установочных отверстий; 2) скан/ссылку на техпаспорт или ТУ (если хотите — укажу конкретные документы и их размещение).

Описание

Назначение и область применения

Прямоугольный низкочастотный соединитель РП15-50ГВВ кор. представляет собой розетку серии РП15, рассчитанную на 50 контактов и предназначенную для ручного сочленения электрических цепей постоянного, переменного и импульсного тока. Изделие разработано для эксплуатации в составе радиоэлектронной аппаратуры различного назначения, где требуется надёжное разъёмное соединение большого числа сигнальных линий.

Соединитель применяется в измерительной технике, вычислительных системах, промышленной электронике и оборудовании связи. Конструкция предусматривает установку на панель, что делает розетку удобной для стационарного монтажа в корпусах приборов, блоках и стойках. Сочленение и расчленение выполняются вручную без применения специального инструмента, что упрощает обслуживание и замену модулей.

Климатическое исполнение «В» допускает использование соединителя в условиях повышенной влажности и значительных перепадов температур. Это позволяет устанавливать РП15-50ГВВ кор. как в отапливаемых помещениях, так и в аппаратуре, эксплуатируемой под навесом или в неотапливаемых объёмах при соблюдении требований к защите от прямого попадания осадков.

Конструктивные особенности

Розетка оснащена 50 низкочастотными круглыми контактами, изготовленными из латуни. Контакты имеют покрытие серебром, что обозначается буквой «В» в маркировке и обеспечивает стабильное переходное сопротивление на протяжении всего срока службы. Диаметр контактов составляет приблизительно 1,0 мм, шаг контактов в ряду — около 6,4 мм, расстояние между рядами — порядка 5,5 мм.

Изолятор выполнен из карболита коричневого цвета, который отличается высокой механической прочностью, стойкостью к нагреву и стабильностью диэлектрических характеристик. Корпусное исполнение блочного типа предусматривает монтаж на панель с помощью крепёжных отверстий, расстояние между которыми составляет примерно 65,5 мм. Подключение проводников осуществляется методом пайки к выводам с тыльной стороны розетки.

Маркировка изделия расшифровывается следующим образом: РП15 — серия прямоугольных соединителей; 50 — количество низкочастотных контактов; Г — розетка (гнездовая часть); В — серебряное покрытие контактов; вторая буква В — всеклиматическое исполнение. Ответной частью для данной розетки служит вилка серии РП15 с соответствующим количеством контактов, например РП15-50ШВВ.

Электрические параметры

Номинальное рабочее напряжение — до 400 В.
Рабочий ток на сигнальных контактах — до 5 А.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции — порядка 5·10^3 МОм.
Количество контактов — 50.

Эксплуатационные характеристики

Соединитель рассчитан на длительную работу в жёстких условиях. Диапазон рабочих температур составляет от −60 до +125…+155 °C в зависимости от конкретного исполнения, что подтверждает пригодность изделия для применения в аппаратуре, подвергающейся воздействию как низких, так и высоких температур. Ресурс по сочленениям достигает примерно 500 циклов, минимальная наработка составляет порядка 10 000 часов.

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в широком диапазоне частот и выдерживает одиночные удары согласно каталожным данным. Минимальный срок сохраняемости в каталожных записях указывается до 15 лет, что позволяет формировать резервный запас компонентов без риска потери эксплуатационных свойств.

Год выпуска данной модификации относится к периоду 86–91. Соединитель поставляется без кожуха, что упрощает компоновку внутри приборов и позволяет использовать штатные элементы корпуса оборудования для защиты контактной зоны. Все перечисленные параметры соответствуют каталожным данным производителя серии РП15 и не требуют дополнительного подтверждения испытаниями при условии соблюдения регламентированных режимов эксплуатации.
