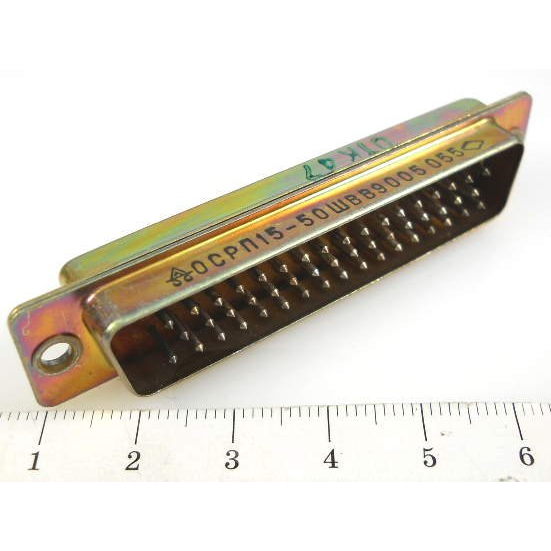

РП15-50ГВФВ 91г

Цена: ПОД ЗАКАЗ

В наличии: 72 шт.

Технические характеристики

РП15-50ГВФВ

РП15-50ГВФВ — это отечественный прямоугольный комбинированный разъём серии РП15, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Он рассчитан на внутренний монтаж, имеет 50 контактов и применяется в низкочастотных цепях до 3 МГц, а также может использоваться в высокочастотных цепях до 10 ГГц.

Что означает обозначение

В маркировке РП15-50ГВФВ обычно читается так:

РП15 — серия прямоугольных разъёмов ручного сочленения.
50 — количество контактов.
Г — розетка.
В — серебряное покрытие контактов.
Ф — наличие фиксатора.
В — всеклиматическое исполнение.

Основные параметры

Рабочее напряжение: до 400 В для низкочастотных контактов и до 100 В для высокочастотных контактов.
Рабочий ток: до 5 А на контакт.
Сопротивление контактов: не более 5 мОм для низкочастотных, и до 10 мОм для высокочастотных контактов.
Сопротивление изоляции: не менее 5000 МОм для низкочастотных цепей.
Температурный диапазон: от -60 до +125 °C.
Относительная влажность: до 98% при +40 °C.
Ресурс: порядка 500 сочленений-расчленений, минимальная наработка — 10 000 часов.

Конструкция и применение

Разъём относится к комбинированным: в одном корпусе могут сочетаться низкочастотные и высокочастотные контакты, что удобно для аппаратуры, где по одному соединителю передают и питание, и сигналы. Соединение — врубное, а для розетки предусмотрен фиксатор, что повышает надёжность удержания в сборке.

Корпус рассчитан на панельный или приборный монтаж, а подключение проводов выполняется пайкой. Судя по справочным данным, изолятор часто выполняется из карболита, а контакты имеют серебряное покрытие, что типично для таких разъёмов.

Где обычно используют

РП15-50ГВФВ применяют в радиоэлектронной аппаратуре, измерительных приборах, блоках управления и другом промышленном оборудовании, где важны компактность, надёжность и сочетание нескольких типов цепей в одном разъёме. Для него характерно всеклиматическое исполнение, поэтому он рассчитан на довольно жёсткие условия эксплуатации.

Важная практическая деталь

У этой серии есть похожие исполнения, и в документации встречаются близкие обозначения с различиями в наличии кожуха, фиксатора, типе контактов и количестве высокочастотных цепей. Поэтому при подборе лучше сверять не только название, но и конкретную схему контактов, тип сочленения и исполнение по ТУ.

Могу отдельно разобрать именно схему контактов РП15-50ГВФВ или помочь сравнить его с РП15-50ГВВ без упоминания цен.

Описание

РП15-50ГВФВ

РП15-50ГВФВ: особенности и применение прямоугольного разъёма

Разъём РП15-50ГВФВ применяется для надёжного соединения электрических цепей в промышленном, приборостроительном и специальном оборудовании. Исполнение рассчитано на создание многоконтактного разъёмного соединения, упрощающее монтаж, обслуживание и замену отдельных модулей без необходимости перепаивать всю кабельную систему.

Назначение РП15-50ГВФВ

Серия РП15 относится к прямоугольным электрическим соединителям, используемым для передачи сигналов и питания между блоками аппаратуры. Маркировка РП15-50ГВФВ указывает на исполнение с 50 контактами и конструктивные особенности конкретной модификации.

Такие соединители востребованы в системах, где особенно важны:

высокая плотность размещения контактов;
стабильное соединение при вибрационных и эксплуатационных нагрузках;
удобство группового подключения проводников;
возможность быстрого отсоединения функционального узла;
упорядоченная коммутация большого числа цепей.

Конструктивные особенности

РП15-50ГВФВ представляет собой многоконтактный разъём прямоугольной формы. Контактная группа позволяет подключать значительное количество электрических линий в пределах одного соединения, что помогает сделать внутреннюю компоновку оборудования более компактной и понятной при обслуживании.

Как правило, при выборе такого разъёма учитывают тип ответной части, способ монтажа, расположение контактов, вариант фиксации и условия эксплуатации. Важна также совместимость с конкретной аппаратурой и документацией на изделие: похожие обозначения могут относиться к разным вариантам исполнения, отличающимся конструктивными параметрами.

Где используется разъём

Многоконтактные соединители РП15-50ГВФВ могут применяться в различных сферах:

в промышленной автоматике и шкафах управления;
в измерительной и испытательной технике;
в телекоммуникационной и вычислительной аппаратуре;
в системах контроля, сигнализации и связи;
в блоках питания и распределительных устройствах;
в специализированных электронных комплексах.

Например, в измерительном устройстве один разъём может одновременно объединять линии питания, управляющие сигналы, выходы датчиков и цепи индикации. Это снижает количество отдельных точек подключения и ускоряет диагностику оборудования.

Что учитывать при подборе

Перед применением РП15-50ГВФВ необходимо сопоставить его характеристики с требованиями конкретной схемы. Особое внимание следует уделить:

количеству и нумерации контактов;
электрическим параметрам каждой подключаемой цепи;
соответствию вилки и розетки по исполнению;
способу крепления на панели, плате или кабеле;
сечению и типу присоединяемых проводников;
рабочему диапазону температуры, влажности и вибрации;
требованиям к защите контактов от загрязнений и механических повреждений.

Корректно подобранный разъём РП15-50ГВФВ способствует аккуратной организации коммутации, повышает ремонтопригодность оборудования и помогает обеспечить устойчивую работу многоконтактных электрических соединений.
