Назначение изделия

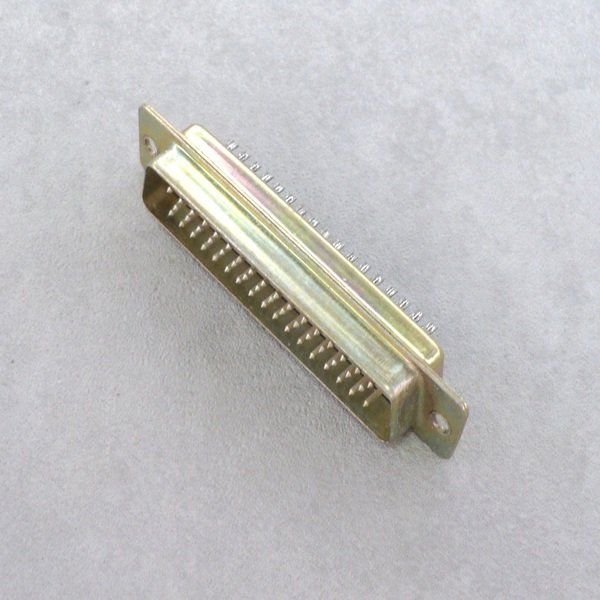

РП15‑50ГФcин — прямоугольный комбинированный разъём серии РП15 с 50 контактами, выполненный в корпусе-розетке и оснащённый фиксатором. Изделие предназначено для соединения низкочастотных и радиочастотных цепей в аппаратуре специального назначения, измерительных приборах и устройствах силовой и сигнальной коммутации. Серия РП15 представляет собой прямоугольные врубные или кабельные соединители, являющиеся аналогом распространённого форм-фактора D‑Sub, и рассчитана на ручное сочленение и расчленение электрических цепей.

Обозначение РП15‑50ГФ расшифровывается следующим образом: РП15 — тип соединителя; 50 — количество низкочастотных контактов; Г — розетка (гнездо); Ф — наличие фиксатора, предусмотренного для розеточной части. Дополнительный индекс «cин» указывает на вариант исполнения, относящийся к конкретной модификации корпуса или покрытия контактов.

Электрические характеристики

Разъём обеспечивает работу в цепях с максимальным рабочим напряжением для низкочастотных контактов до 400 V по амплитудному значению. Ток на сигнальный (низкочастотный) контакт составляет до 5 A. Сопротивление низкочастотных контактов не превышает примерно 5 мОм, для высокочастотных контактов этот показатель составляет не более приблизительно 10 мОм. Сопротивление изоляции для низкочастотных контактов — не менее 5000 МОм, для высокочастотных — порядка 1000 МОм. Такие параметры обеспечивают уверенное прохождение сигналов и питающих напряжений при сохранении целостности изоляции между соседними цепями.

Конструкция, материалы и монтаж

Изолятор в типичных исполнениях выполнен из карболита коричневого цвета. Контактная группа — латунные контакты, покрытие обычно серебрение, по заказу возможно золочение. Диаметр контактных выводов составляет около 1 mm. Контакты на 50 цепей, как правило, располагаются в 3 ряда. Примерные габариты розетки — около 72,8×15,3×15,9 мм, расстояние между монтажными отверстиями — порядка 65,5 мм.

Штатное сочленение — врубное, с фиксатором у розеточной части. Существуют варианты с винтовым замком и кабельными вилками, оснащёнными кожухом. Электрическое подключение у типичных приборных моделей — пайка, выводы рассчитаны под пайку. Механический монтаж выполняется на панель с использованием монтажных отверстий. Ресурс изделия составляет порядка 500 циклов сочленений и расчленений, минимальная наработка — около 10 000 часов.

Условия эксплуатации и применение

Рабочая температура в зависимости от исполнения находится в диапазоне примерно от −60°C до +115…+125°C. Вибрационная и ударная стойкость рассчитаны на широкий диапазон частот (в документации указывается диапазон 1–5000 Гц) и значительные ударные ускорения, что позволяет применять разъём в аппаратуре, подверженной механическим нагрузкам.

Изделие используется в электронной аппаратуре специального назначения, измерительных приборах, устройствах силовой и сигнальной коммутации, где требуется сочетание низкочастотных и, при необходимости, высокочастотных цепей и повышенная механическая надёжность.

Ключевые особенности

• Прямоугольный комбинированный соединитель серии РП15, аналог D‑Sub
• 50 низкочастотных контактов в корпусе-розетке
• Наличие фиксатора для надёжного сочленения
• Рабочее напряжение до 400 V, ток на контакт до 5 A
• Ресурс — порядка 500 циклов сочленений и расчленений
• Температурный диапазон примерно от −60°C до +115…+125°C
• Монтаж на панель, подключение методом пайки
