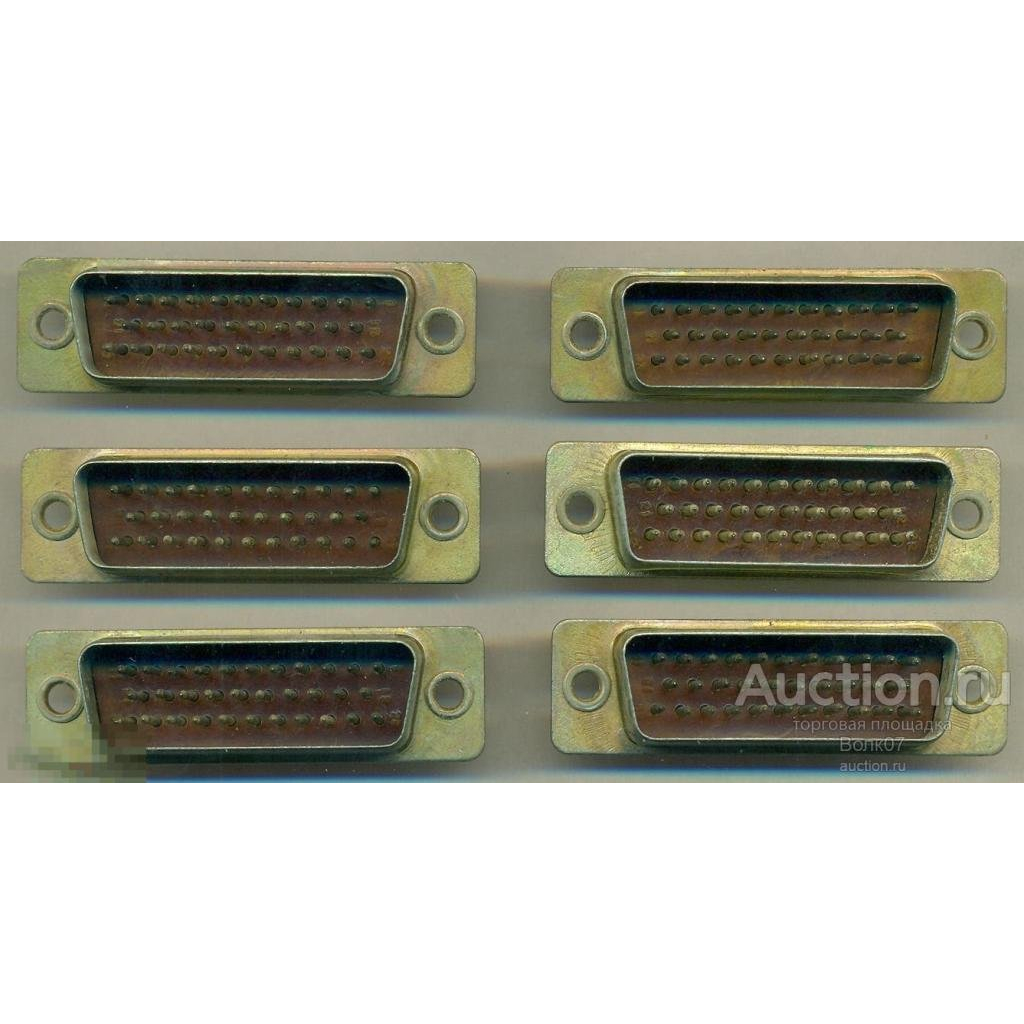

РП15-32ШВВ кор.

РП15-32ШВВ — это прямоугольный низкочастотный разъём серии РП15, вилка на 32 контакта с карболитовым изолятором (короткая версия обозначения — «кор.»), предназначенный для сигнальных цепей; далее — ключевые характеристики и примечания.

Описание и назначение

• Серия: РП15 — прямоугольные низкочастотные разъёмы для сигнальных цепей постоянного, переменного (до ≈3 МГц) и импульсного тока.

• Тип и исполнение: вилка (штекер) с обозначением 32 контакта — РП15-32ШВВ; исполнение «ШВВ» указывает на конструктив (вилка, штыревые круглые контакты, возможна вариация кожуха), а «кор.» (короткая) — указывает на укороченный корпус или укороченное исполнение.

Электрические характеристики

• Номинальное рабочее напряжение: до 400 V.

• Номинальный рабочий ток по контакту: до ~5 A.

• Контактное сопротивление, не более: около 5 mΩ.

• Изоляционное сопротивление: порядка 5000 MΩ.

Механические и конструктивные параметры

• Количество контактов: 32, контакты круглые (диаметр ≈1,0 мм).

• Материал изолятора: карболит (коричневого цвета) в типовом исполнении.

• Габаритные размеры (примерные для исполнения без кожуха): 52,3 × 15,3 × 15,8 мм; длина изолятора ≈52,3 мм.

• Шаг между рядами и в ряду: шаг ряда ≈5,5 мм, шаг контактов в ряду ≈6,4 мм; число рядов — 3.

• Метод сочленения: «врубной» (вилка входит в розетку соответствующего типа, например РП15-32ГВВ).

• Ресурс: около 500 сочленений/расчленений; минимальная наработка ~10 000 ч.

Климатические и эксплуатационные условия

• Диапазон рабочих температур: примерно от −60°C до +125°C.

• Климатическое исполнение: всеклиматическое (возможна маркировка «В»); относительная влажность допускается до 98% при +40°C.

• Устойчивость к вибрациям/ударам: выдерживает высокие ускорения (параметры ударов/вибраций указываются в спецификации).

Монтаж и сочленяемость

• Способы монтажа: механически — на панель; электрически — пайка проводов/выводов.

• Взаимосочленяемость: сочетается с соответствующими розетками серии РП15 (например, РП15-32ГВВ).

Примечания по выбору и применению

• Для замены/взаимозаменяемости обращайте внимание на исполнение кожуха (наличие/отсутствие кожуха), тип монтажа и точные установочные размеры — разные производители могут выпускать близкие, но несовместимые детали.

• Если требуется высокая частота или другие диапазоны, проверьте частотный диапазон конкретного исполнения (типично до 3 МГц для РП15).

Пример применения

• Используются в приборной технике и шкафах управления для передачи сигнальных цепей, подключения панелей и модулей, где требуется компактный многоконтактный разъём с механическим прочным исполнением.

Если нужно, могу:

• Прислать таблицу с точными размерами контактов и установочными отверстиями под выбранное исполнение.

• Подобрать совместимую розетку (модель) и дать схему распайки контактов по назначению сигнальных линий.

Источники: характеристики и описания серии РП15 и конкретных исполнений РП15-32ШВВ (каталоги и спецификации) доступны в поставщиках и каталогах компонентов.
