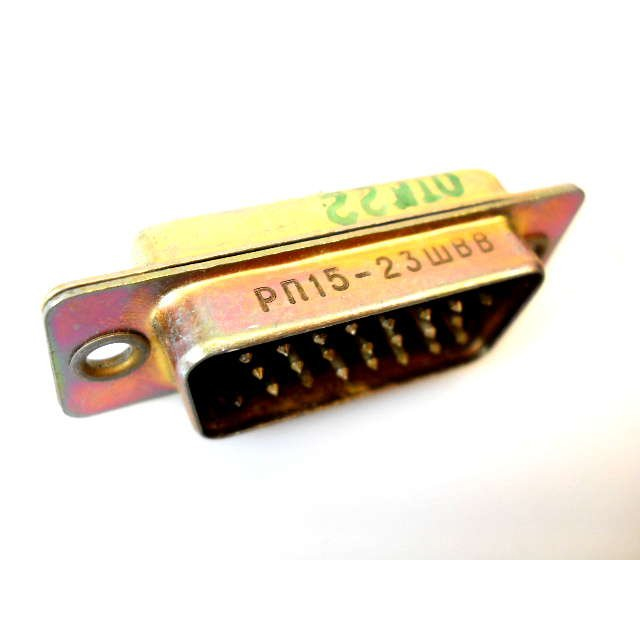

РП15-23ШВВ

РП15-23ШВВ — это комбинированный прямоугольный соединитель семейства РП15, кабельная вилка (Ш) с 23 низкочастотными контактами и с серебряным покрытием контактов, предназначенный для внутреннего монтажа и всеклиматического исполнения.

Основные характеристики

• Тип: соединитель РП15, комбинированный, прямоугольный.

• Часть соединителя: Ш — вилка (кабельная).

• Количество низкочастотных контактов: 23.

• Покрытие контактов: В — серебро (низкочастотные и высокочастотные контакты обычно серебрятся; возможен вариант с золотым покрытием под индекс А).

• Климатическое исполнение: всеклиматическое (работа в широком диапазоне температур).

Электрические параметры

• Рабочее напряжение: для низкочастотных контактов — до 400 В; для высокочастотных — до 100 В (если присутствуют).

• Рабочий ток на контакт: порядка 3–5 А в зависимости от исполнения и производителя (в справочных карточках встречаются оба значения — уточняйте по конкретному техусловию поставщика).

• Сопротивление контактов (максимум): низкочастотных — порядка единиц МОм в изоляции и миллиомах для переходного сопротивления контакта (встречаются данные ≤0.01 Ом).

Механические и эксплуатационные характеристики

• Тип корпуса: блочный (приборный) / кабельный — в конструкции вилки используется кожух, возможны варианты с прямым кожухом.

• Количество циклов сочленений: около 500 (механическая надёжность при многократном включении).

• Вибрационная и ударная стойкость: выдерживает широкие диапазоны вибрации и значительные механические удары (характеристики приведены в техусловиях).

• Диапазон рабочих температур: примерно от −60°C до +125°C.

• Срок сохраняемости (гарантированный ресурс хранения): около 15 лет по ТУ.

Конструкция и обозначение

• Структура обозначения: РП15 — серия; 23 — число н.ч. контактов; Ш — вилка; В — покрытие серебром; финальная В указывает всеклиматическое исполнение (в обозначении могут встречаться дополнительные буквы для фиксатора, кожуха и наличия в.ч. контактов).

• Вилки обычно изготавливаются с металлическим штампованным кожухом; розетки — приборные, могут иметь фиксатор.

Применение и советы по использованию

• Применяются в низкочастотных цепях постоянного и переменного тока, в импульсных схемах до нескольких МГц; возможны комбинированные исполнения с ВЧ-контактами для сигналов до GHz-диапазона (при соответствующем исполнении).

• При проектировании учитывайте токовую нагрузку на каждый контакт, необходимость покрытия (серебро/золото) для надёжности контакта и условия окружающей среды (температура, влажность, вибрация).

• Для точной сборки и пайки смотрите техусловия (ТУ) и паспорт конкретного производителя — они содержат схемы контактов, допуски и рекомендации по монтажу.
