РП15-23ШК ОТК

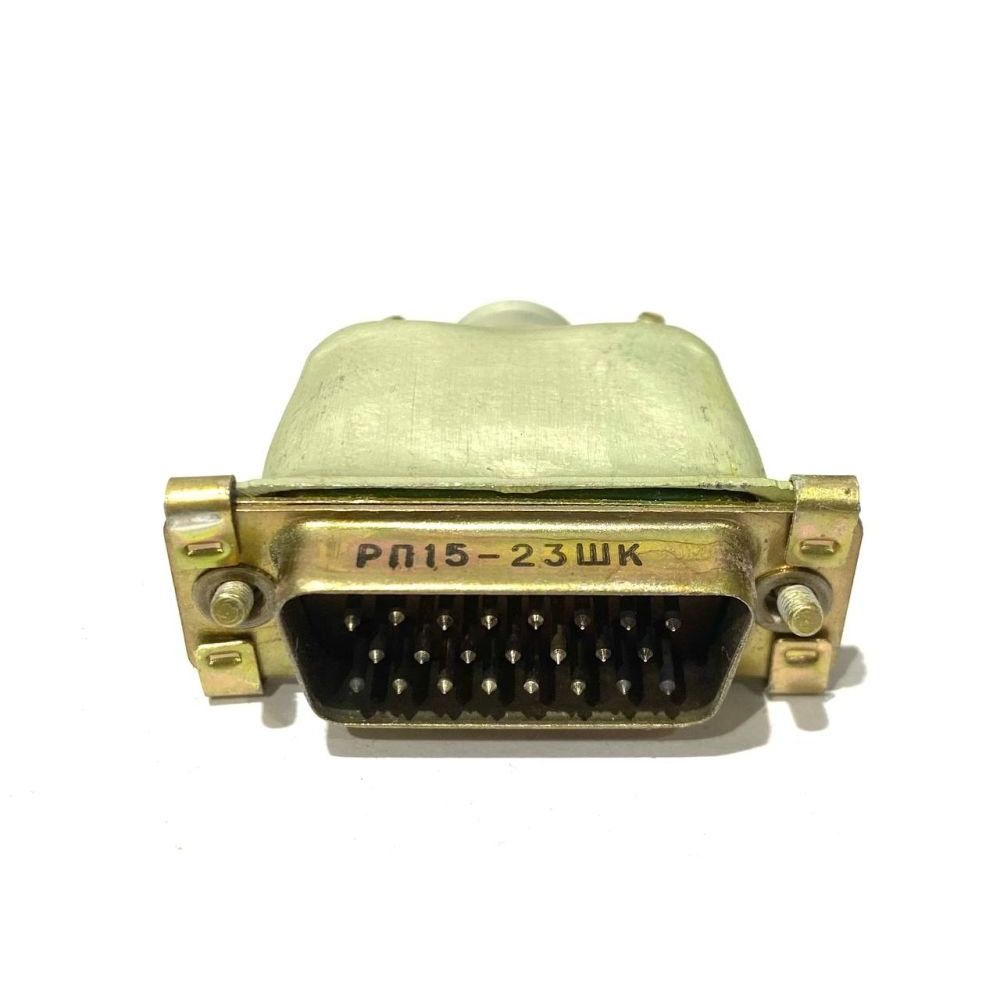

РП15-23ШК ОТК — это прямоугольный низкочастотный соединитель серии РП15, выполненный как вилка с кожухом для объемного монтажа. По данным каталожных источников, он относится к 23-контактным комбинированным разъёмам и обычно применяется в межблочных и приборно-кабельных соединениях радиоэлектронной аппаратуры.

Основные особенности

• Тип: вилка, с кожухом, прямой вывод под кабель.

• Количество контактов: 23.

• Сочленение: врубное.

• Монтаж: механически на панель, электрически — пайка.

• Контакты круглыe, латунные, без ВЧ-контактов в этой модификации.

Маркировка ОТК

Обозначение «ОТК» обычно указывает на приемку отделом технического контроля, то есть изделие прошло заводской контроль качества. В карточках подобных соединителей это часто фиксируется как вид приемки «1 — ОТК».

Электрические параметры

Для РП15-23ШК в каталогах указываются рабочее напряжение до 100 В и рабочий ток до 5 А, а также сопротивление контактов не более 5 мОм и сопротивление изоляции 5000 МОм. Диапазон рабочих температур указан от -60 до +125 °C, климатическое исполнение — УХЛ 2.1.

Габариты и конструкция

Корпус у этой версии алюминиевый, изолятор — карболитовый, кожух прямой. Для одного из описаний указаны габариты 43,8 × 18,5 × 37,5 мм и расстояние между монтажными отверстиями 35,5 мм. Ресурс заявлен на уровне 500 сочленений-расчленений, срок сохраняемости — 15 лет.

Где обычно применяют

Такие разъёмы ставят в аппаратуре, где нужен компактный многоконтактный соединитель с ручным сочленением и пайкой проводов. Для вашей практики это типичный представитель советской/российской номенклатуры РП15, где важны совместимость по ответной части, тип кожуха и фактическая маркировка на корпусе.

Если нужно, могу отдельно разобрать полную расшифровку обозначения РП15-23ШК , включая буквы «Ш», «К» и отличие от «ГФ».
