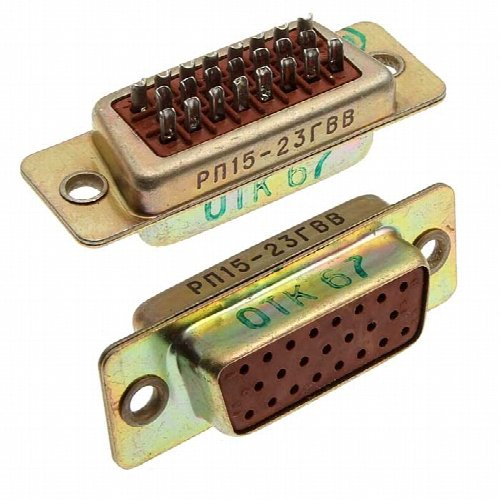

Коротко: РП15-23ГВФВ — это бытовой/промышленный прямоугольный комбинированный разъём серии РП15, розетка на 23 контакта с фиксатором и карболитовым изолятором; применяется для ручного сочленения низкочастотных и радиочастотных цепей в аппаратуре специального назначения.

Конструкция и механика

• Тип: розетка (гнездо) прямоугольного низкочастотного разъёма серии РП15; в маркировке буква «Г» означает розетку.

• Корпус/изоляция: из карболита (коричневый изолятор), габаритные размеры изолятора примерно 43,8×15,3×15,9 мм.

• Фиксация: присутствует фиксатор (в обозначении есть буквы, указывающие наличие фиксатора и конструктивных особенностей), используется врубное сочленение; ресурс — порядка 500 сочленений/расчленений.

Электрические параметры

• Номинальные значения: рабочий ток до 5 A и рабочее напряжение до 100 V в конкретных вариантах указано, при этом в ряде описаний для серии РП15 даются параметры до 400 V/5 A; уточняйте по конкретному исполнению и документам производителя.

• Сопротивление контактов обычно не более ~5 mΩ (0,005 Ом) и сопротивление изоляции порядка 5000 MΩ.

• Частотный диапазон применения: низкочастотные цепи и, в комбинированных вариантах, возможности работы в высокочастотных линиях (зависит от исполнения — до нескольких МГц и выше для специальных исполнений).

Контакты и компоновка

• Количество контактов: 23; контакты — круглые, диаметр около 1,0 мм, расположены в 3 ряда. Шаг между рядами ~5,5 мм, шаг в ряду ~6,4 мм.

• Материал контактов: обычно латунь с серебряным или золотым покрытием в зависимости от исполнения и требований по контактной стойкости/коррозионной защите.

Климатические и эксплуатационные характеристики

• Температурный диапазон: примерно от −60…−65 °C до +125 °C в типовых описаниях для серии РП15.

• Относительная влажность: выдерживают влажность до 98% при +40 °C; климатическое исполнение — всеклиматическое (маркировка «В»).

• Механические параметры: амплитуда ускорения до 50 g, минимальный срок сохраняемости до 15 лет (в зависимости от партии/хранения).

Монтаж и взаимозаменяемость

• Метод механического монтажа: панельный/в корпус; электрический вывод — пайка (обычно выводы для печатной платы или кабеля в соответствующих исполнениях). Установочное расстояние между крепёжными отверстиями около 35,5 мм.

• Взаимосочленение: типовой партнёр — вилка соответствующего типа РП15-23Ш... (см. конкретную пару по каталогу).

Документация и применение

• Области применения: коммутация низкочастотных цепей постоянного и переменного тока, аппаратура специального назначения, промышленная электроника и др. (встречаются варианты с улучшенными характеристиками для радиочастотных участков).

• Серийная документация: для серии РП15 доступны технические условия и паспорта (ТУ/даташиты), которые содержат точные размеры, электрические схемы контактов и предельные параметры — их следует смотреть для окончательного выбора и проектирования.

Пример проверки при подборе (чеклист)

• Убедиться в точном исполнении (РП15-23ГВФВ) и совпадении габаритных размеров;

• Проверить номинальное напряжение/ток в паспорте (100 V vs 400 V — разные источники указывают оба значения для разных вариантов);

• Уточнить покрытие контактов (Ag/Au) если критична коррозионная стойкость или контактное сопротивление;

• Сверить посадочные размеры и способ монтажа с вашей панелью/печатной платой.

Где смотреть документацию

• Рекомендую смотреть официальные даташиты/ТУ на РП15 из поставщиков или сборников разъёмов, а также PDF-справочники по серии РП15 для точных чертежей и таблиц контактов.
