РП15-15ШВВ

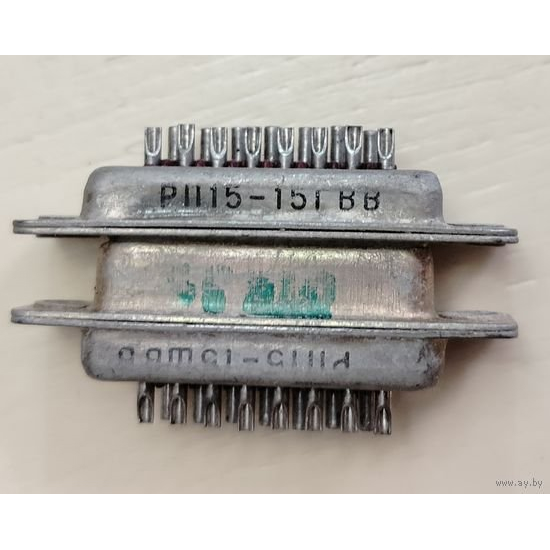

РП15-15ШВВ — это малогабаритный прямоугольный комбинированный соединитель серии РП15, обычно в исполнении «вилка», предназначенный для соединения низкочастотных и, в ряде исполнений, высокочастотных цепей в аппаратуре специального назначения.

Назначение

Такой разъём применяют в электрических цепях постоянного, переменного и импульсного тока, когда нужен компактный разъёмный интерфейс с хорошими электрическими параметрами и ресурсом на многократные сочленения.

Основные параметры

• Количество низкочастотных контактов: 15.

• Номинальный ток на контакт: до 5 А.

• Рабочее напряжение: до 100 В для высокочастотной части; для низкочастотных контактов в ряде описаний указывается до 400 В.

• Сопротивление контактов: не более 5 мОм, сопротивление изоляции: не менее 5000 МОм.

• Ресурс: до 500 циклов сочленения-расчленения, минимальная наработка: 10 000 часов.

Конструкция

Корпус у таких разъёмов обычно без кожуха, изолятор выполнен из карболита, контакты круглые, латунные; соединение — врубное, монтаж электрический — пайкой, механический — на панель.
Для РП15-15ШВВ указываются 2 ряда контактов, шаг между рядами 5,5 мм, шаг контактов в ряду 6,4 мм, а габариты изолятора примерно 41,3 x 12,3 x 15,8 мм.

Условное обозначение

В обозначении РП15-15ШВВ обычно читаются: РП15 — серия, 15 — число низкочастотных контактов, Ш — вилка, В — серебряное покрытие контактов, второй «В» — всеклиматическое исполнение.

Практическое применение

На практике РП15-15ШВВ встречается в старой и специализированной отечественной аппаратуре, где важны компактность, надёжность соединения и совместимость с парной частью РП15-15ГВ.
Если нужен именно вариант для проверки совместимости в сборке, обычно отдельно смотрят распиновку, тип покрытия контактов и наличие/отсутствие кожуха, потому что у семейства РП15 есть близкие исполнения с похожим обозначением, но разной конструкцией.
