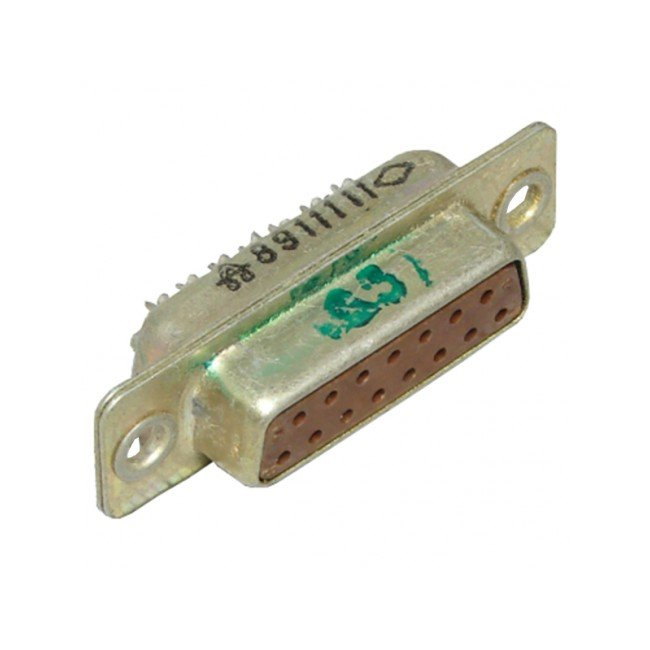

РП15-15ГВФВ кор.

РП15-15ГВФВ — это прямоугольная низкочастотная розетка серии РП15, предназначенная для ручного сочленения в электрических цепях постоянного, переменного и импульсного тока. По доступным данным, она рассчитана на работу в системах до 400 В и до 5 А на каждый контакт, с серебряным покрытием контактов и всеклиматическим исполнением В.

Что означает обозначение

• РП15 — серия прямоугольных соединителей ручного соединения.

• 15 — исполнение на 15 контактов.

• Г — розетка.

• В — серебряное покрытие контактов.

• Ф — наличие фиксатора у розетки.

• В в конце — всеклиматическое исполнение.

Основные характеристики

• Рабочее напряжение: до 400 В.

• Ток на каждый контакт: не более 5 А.

• Сопротивление низкочастотных контактов: до 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм для низкочастотных и 1000 МОм для высокочастотных цепей.

• Температура окружающей среды: от -60 до +125 °C.

• Вибрация: 1…5000 Гц.

Конструктивно

Это приборная розетка комбинированного типа для применения в аппаратуре, где важны компактность и надежный разъемный контакт. Для серии РП15 характерны варианты с врубным соединением и с винтовым замком, а сама розетка используется в составе парного соединителя с соответствующей вилкой.

Где применяется

Такие соединители обычно ставят в аппаратуре специального назначения, измерительной технике, блоках управления и другой промышленной электронике, где нужны разъемы с фиксированным сочленением и нормированной контактной системой.
