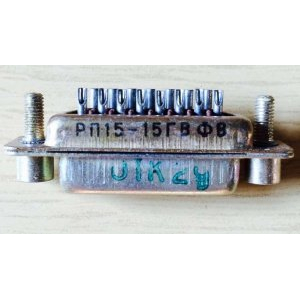

РП15-15ГВФВ

Коротко: РП15-15ГВФВ — это приборная розетка из семейства прямоугольных комбинированных соединителей РП15 с 15 низкочастотными контактами, серебристым покрытием контактов, с фиксатором и выполнением для всеклиматического использования.

Описание и назначение

• Серия РП15 предназначена для низкочастотных (постоянный, переменный, импульсный до 3 МГц) и для высокочастотных цепей (до 10 ГГц) при соответствующих напряжениях; соединители применяются для внутреннего монтажа в приборных и кабельных комбинациях.

• Конкретно РП15-15ГВФВ — приборная розетка (буква Г), 15 низкочастотных контактов, покрытие контактов — серебро (буква В), с фиксатором (Ф), климатическое исполнение — всеклиматическое (последняя буква В).

Основные технические параметры

• Рабочий ток на каждый контакт — до 5 А.

• Максимальное рабочее напряжение: низкочастотных контактов — до 400 В, высокочастотных — до 100 В.

• Сопротивление контакта (низкочастотные) — не более примерно 5 мОм; высокочастотные — около 10 мОм.

• Сопротивление изоляции в нормальных климатических условиях: низкочастотных контактов — не менее ~5000 МОм, высокочастотных — ~1000 МОм.

• Количество циклов сочленений/расчленений — порядка 500; минимальная наработка — 10 000 часов.

Механические и климатические характеристики

• Рабочая температура: примерно от −60 °C до +85…+125 °C в зависимости от конкретного исполнения и производителя; повышенная относительная влажность до 98% при +40 °C допускается.

• Выдерживает вибрацию и мощные механические удары по заявленным нормам испытаний (частотный диапазон вибрации 1–5000 Гц, ударные ускорения по ГОСТ/ТУ).

Конструкция и материалы

• Прямоугольный комбинированный разъём, состав — приборная розетка (гнёзда); контакты для низкой частоты покрываются серебром (в данном исполнении) или могут быть с золотым покрытием в других вариантах; кожух у приборных розеток обычно отсутствует, а фиксатор обеспечивает надёжное сцепление.

Маркировка и условное обозначение

• Расшифровка РП15-15ГВФВ: РП15 — серия; 15 — число низкочастотных контактов; Г — розетка; В — серебряное покрытие контактов; Ф — с фиксатором; В — всеклиматическое исполнение.

Примечания по применению и монтажу

• Контакты рассчитаны на объёмную (пайку) либо монтаж проводов в соответствии с конструкцией; использование в высокочастотных цепях требует соблюдения ограничений по напряжению и экранированию.

• При проектировании обращайте внимание на число и расположение контактов (существуют разные типономиналы схемы расположения) и на требования к механической фиксации и климатическому исполнению для конкретной среды.
