РП14-5Л 1

Цена: ПОД ЗАКАЗ

В наличии: 31 шт.

Технические характеристики

РП14-5Л 1

РП14-5Л — это прямоугольный электрический соединитель (вилка) серии РП14 с 5 контактами, рассчитанный на работу в цепях постоянного, переменного и импульсного тока при номинальном токе 5 А и максимальном напряжении до 800 В.

Назначение и конструкция

Предназначен для внутреннего монтажa как часть разъёмных соединений в аппаратуре и системах силовой и сигнальной проводки; версия с индексом «Л» обычно указывает на определённую конструктивную длину/выполнение корпуса (вилка).
Корпус может быть полимерным или металлическим с прямым или угловым вводом кабеля; вилка имеет направляющие и фиксирующий замок для надёжного состыковывания с розеткой.

Электрические параметры

Номинальный рабочий ток на контакт: 5 А.
Максимальное рабочее (амплитудное) напряжение: 800 В.
Сопротивление контактов: не более 3 мОм.
Сопротивление изоляции и электрическая прочность: значения в техусловиях — высокие (сопротивление изоляции порядка тысяч МОм, прочность изоляции — порядка 2550 В).

Материалы и покрытия контактов

Контакты часто покрыты серебром или имеют другие покрытия (олово-висмут и пр.) в зависимости от варианта исполнения; покрытие влияет на сроки сохраняемости и устойчивость к коррозии.

Механические и климатические характеристики

Рабочий температурный диапазон — очень широкий (примерно от −60…−65 °C до +100…+125 °C в зависимости от исполнения).
Виброустойчивость и прочность конструкции рассчитаны на серьёзные диапазоны частот и ускорений (вплоть до тысяч Гц и десятков g для отдельных вариантов).
Число сочленений/расчленений (ресурс соединений) — порядка нескольких тысяч циклов (например, 3000).

Габариты и масса

Габаритные размеры для РП14-5Л обычно около A=43,5 мм, B≈11–14 мм, L≈53 мм (вариации по исполнению), масса в пределах десятков грамм — детали зависят от точного варианта исполнения (вилка/розетка, корпус полимер/металл).

Надёжность и срок хранения

Показатели наработки до отказа по разным методикам — тысячи часов (например, 7000–10000 ч в зависимости от контроля), срок сохраняемости при серебряном покрытии — измеряемый десятилетиями по техусловиям.

Типовые варианты и обозначения

Полное обозначение содержит серию, число контактов, букву исполнения и вариант (например, РП14-5Л-В (70) вариант 1); у разных производителей и поставщиков встречаются мелкие отличия в кодах и исполнениях (прямой/угловой вывод кабеля, вид корпуса, покрытие контактов).

Иллюстрация (пример)

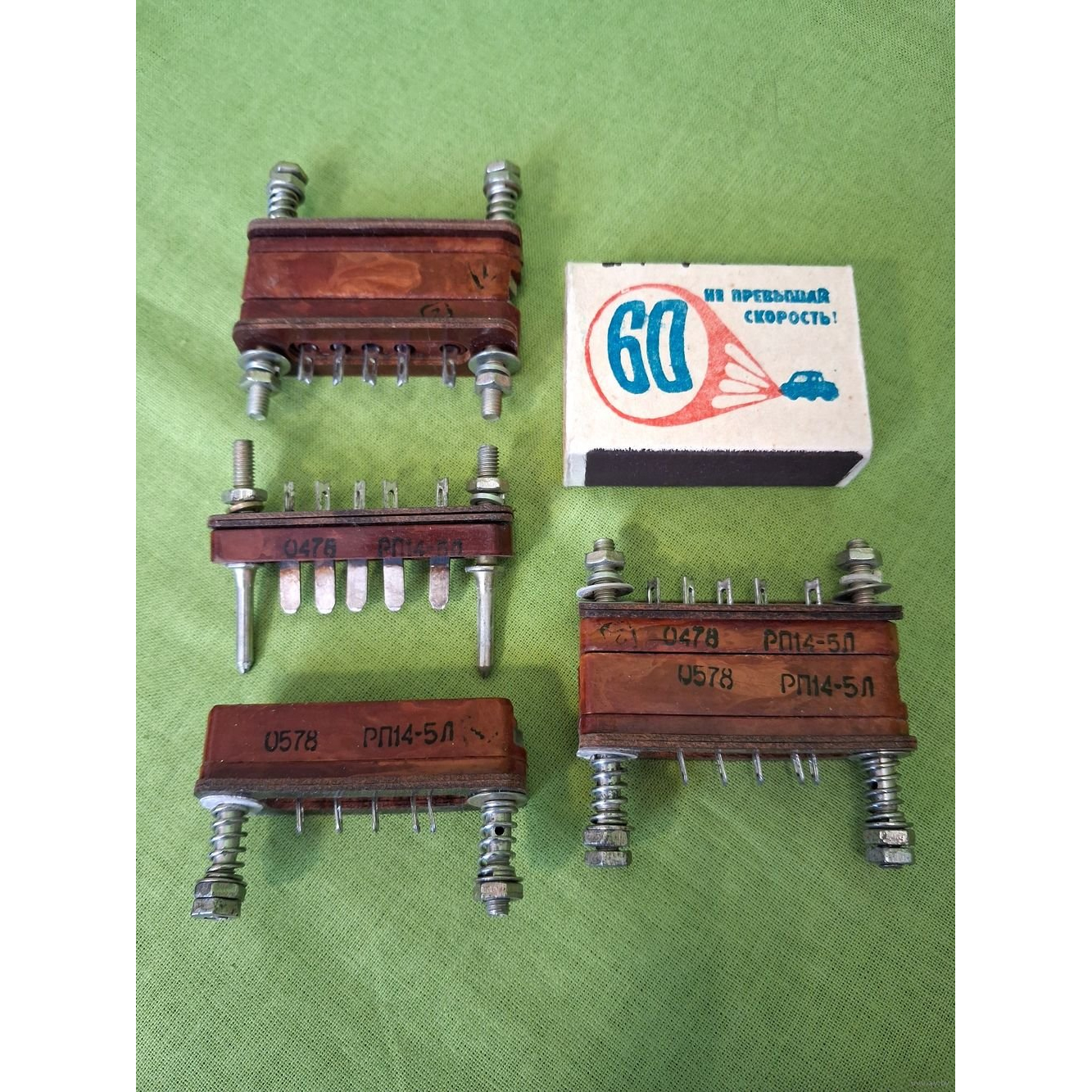

Типичный пример: РП14-5Л-В — вилка с 5 контактами, серебряным покрытием контактов, номиналом 5 А/800 В и корпусом с закруглённой формой, предназначенная для внутреннего монтажа.

Хотите, могу:

Сравнить технические параметры разных вариантов РП14-5Л (различия по покрытиям, корпусам и вибростойкости); или
Подготовить краткий фрагмент техпаспорта (формат PDF/таблица) с ключевыми параметрами для проектной документации.

Описание

РП14-5Л 1

РП14-5Л 1: надёжный разъём для электротехнических соединений

РП14-5Л 1 — промышленный электрический разъём, применяемый для создания разъёмных соединений в цепях управления, сигнализации, измерительной аппаратуры и другом электротехническом оборудовании. Такие соединители востребованы там, где необходимо обеспечить удобный монтаж, возможность обслуживания аппаратуры и стабильный контакт при многократном подключении и отключении кабелей.

Конструкция разъёма РП14-5Л 1 ориентирована на эксплуатацию в составе приборов, шкафов автоматики, систем телемеханики, испытательных стендов и специальной электроники. Наличие пяти контактов позволяет передавать несколько независимых сигналов либо объединять цепи питания, управления и обратной связи в одном компактном соединении.

Назначение РП14-5Л 1

Разъём РП14-5Л 1 используется для коммутации электрических цепей между отдельными блоками, узлами и кабельными линиями. Основная задача изделия — обеспечить механически фиксируемое, электрически надёжное и обслуживаемое соединение проводников.

На практике РП14-5Л 1 может применяться в следующих задачах:

Подключение внешних кабелей к блокам управления и контроля
Соединение модулей внутри электротехнических шкафов
Коммутация сигнальных цепей измерительных систем
Подключение датчиков, исполнительных механизмов и устройств индикации
Использование в лабораторном, испытательном и производственном оборудовании
Замена совместимых разъёмов при ремонте аппаратуры

Маркировка с обозначением «5» обычно указывает на пятиконтактное исполнение, поэтому перед установкой важно сверить схему распайки, назначение каждого контакта и соответствие ответной части соединителя.

Особенности конструкции

Разъёмы серии РП применяются в технике, где важны повторяемость соединения, устойчивость контактов и удобство технического обслуживания. Исполнение РП14-5Л 1 предполагает использование в составе кабельного или приборного соединения в зависимости от конкретной комплектации и сопрягаемой части.

К ключевым особенностям таких соединителей относятся:

Компактное размещение нескольких контактных групп в одном корпусе
Возможность организовать разъёмное подключение кабельной линии
Чёткая идентификация контактов при правильной маркировке и распайке
Подходящая конструкция для применения в цепях низкого напряжения и сигналов
Удобство замены отдельных блоков оборудования без полного демонтажа проводки
Возможность использования в составе серийной, ремонтной и специальной аппаратуры

Для стабильной работы соединения особое значение имеют качество обжима или пайки проводов, отсутствие загрязнений на контактных поверхностях, правильное положение ответных частей и снятие механической нагрузки с кабеля.

Где применяется разъём

РП14-5Л 1 может использоваться в оборудовании, где требуется передать до пяти отдельных электрических цепей через быстроразъёмное соединение. Это особенно удобно при модульной компоновке устройств: один узел можно отсоединить для диагностики, обслуживания или замены, не разбирая всю систему.

Типичные области применения:

Промышленные системы автоматизации
Электрические шкафы и пульты управления
Контрольно-измерительная аппаратура
Системы сигнализации и диспетчеризации
Приборостроение и лабораторные стенды
Ремонт и модернизация электронных устройств
Специализированная техника и производственное оборудование

Например, пять контактов РП14-5Л 1 могут быть распределены между общей линией, питающим проводником и несколькими сигнальными каналами. Конкретная схема зависит от документации на устройство: нельзя определять назначение выводов только по внешнему виду разъёма.

Что проверить перед монтажом

Перед использованием РП14-5Л 1 необходимо убедиться в совместимости соединителя с ответной частью, кабелем и условиями эксплуатации. Даже внешне похожие разъёмы могут различаться расположением ключа, нумерацией контактов, способом крепления и электрическими параметрами.

Рекомендуется проверить:

Количество и расположение контактов
Тип сопрягаемой части разъёма
Соответствие маркировки РП14-5Л 1 документации оборудования
Нумерацию выводов и схему подключения
Способ монтажа проводников: пайка, обжим или иной вариант
Диаметр и конструкцию используемого кабеля
Наличие фиксации, защитного кожуха и разгрузки кабеля
Допустимые электрические параметры конкретного исполнения
Состояние изоляции и контактных поверхностей

При монтаже важно не допускать перегрева контактной части, попадания флюса, металлической стружки и влаги внутрь корпуса. После подключения желательно выполнить проверку цепей на отсутствие коротких замыканий, перепутанных контактов и повышенного переходного сопротивления.

Преимущества применения

Использование разъёма РП14-5Л 1 помогает сделать электрическую систему более удобной для сборки и обслуживания. Разъёмное подключение сокращает время замены модулей, упрощает поиск неисправностей и позволяет аккуратно организовать кабельную инфраструктуру оборудования.

Для надёжной эксплуатации необходимо применять только совместимые элементы соединения и руководствоваться технической документацией на конкретное изделие и оборудование. Правильно подобранный и качественно смонтированный РП14-5Л 1 обеспечивает устойчивое соединение электрических цепей, необходимое для бесперебойной работы аппаратуры.
