РП14-5 Роз. 1

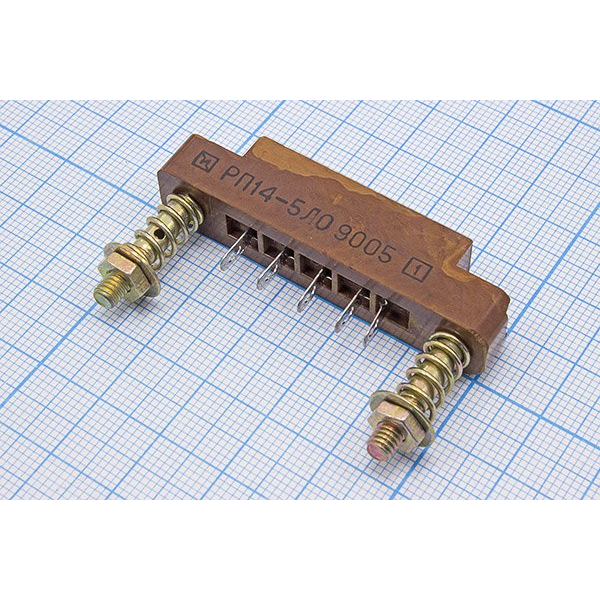

РП14-5 Роз. 1 — это розетка из семейства советских/российских прямоугольных низкочастотных соединителей РП14, рассчитанная на ручное сочленение и внутренний монтаж.

Что означает обозначение

Обозначение РП14 обычно расшифровывают так: РП — разъём ручного сочленения, 14 — номер разработки, 5 — вариант по числу контактов или исполнение по серии, а «роз.» указывает на розетку.
По данным справочных описаний, у серии РП14 бывают исполнения с 5, 10, 16 и 30 контактами, а также варианты с ловителями и без них.

Назначение

Этот соединитель применяют в цепях постоянного, переменного и импульсного тока в радиоэлектронной аппаратуре общепромышленного и специального назначения.
Он рассчитан на внутренний монтаж, а контакты вилки и розетки выполнены плавающими, чтобы лучше переносить неточности установки и механические воздействия.

Основные характеристики

Для серии РП14 в источниках указываются такие параметры: рабочее напряжение до 800 В, ток на контакт до 5 А, температура эксплуатации примерно от -60 до +125 °C в зависимости от исполнения.
Также встречаются данные о шаге контактов 6,1 мм и шаге между рядами 7 мм.
Покрытие контактов может быть серебряным либо с химическим окисным пассивным покрытием, а климатическое исполнение — УХЛ или В.

Конструкция и исполнение

Розетки РП14 имеют направляющие элементы-ловители в исполнениях с буквой «Л», что упрощает правильное сочленение.
Подключение проводов обычно выполняется пайкой.
Для серии также указывают приемку 1, 5 и 9 и наличие технических условий на выпуск.

Практически важно

Если вам нужен именно «РП14-5 Роз. 1», в первую очередь стоит сверить количество контактов, наличие ловителей, тип покрытия контактов и климатическое исполнение, потому что в серии есть несколько очень похожих вариантов.
Для подбора ответной части важно также проверить компоновку рядов и механическое исполнение корпуса.
