Назначение разъёма РП14-30ЛО (вилка, вариант 2)

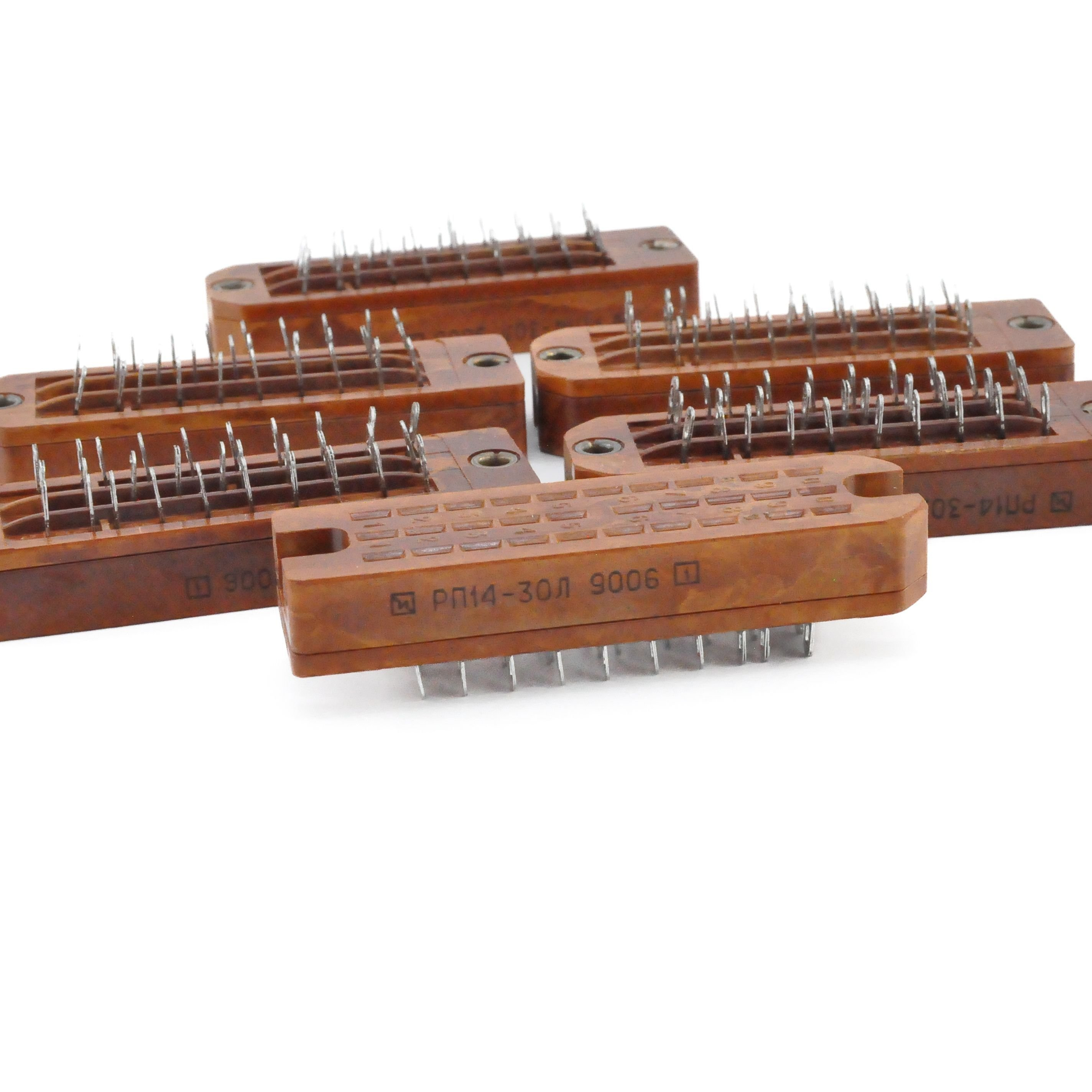

РП14-30ЛО Вилки 2 — это облегчённый прямоугольный многоконтактный разъём серии РП14, выполненный в виде вилки с 30 ножевыми контактами. Изделие предназначено для внутреннего монтажа и применяется там, где требуется многополюсное разъединяемое соединение с невысоким током на контакт и повышенной механической надёжностью. Разъём рассчитан на работу в электрических цепях постоянного, переменного и импульсного тока при напряжении до 800 В и токе до 5 А на один контакт.

Исполнение «ЛО» означает облегчённый вариант корпуса и изолятора, что снижает массу изделия при сохранении основных электрических и механических характеристик. Вилка применяется в паре с соответствующей розеткой того же варианта (вариант 2), образуя разъёмное соединение для панельного или кабельного монтажа.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, соответствующие описанию изделия и его конструктивному исполнению.

• Тип: прямоугольный разъём ручного сочленения, серия РП14, исполнение «ЛО» — облегчённая вилка.
• Количество контактов: 30 штук, контакты ножевого типа.
• Размер контакта: приблизительно 3,5 на 0,6 миллиметра.
• Материал контактов: латунь с покрытием (обычно серебро или олово‑висмут).
• Сопротивление контакта: до примерно 0,03 Ом (30 мОм) в зависимости от исполнения.
• Номинальное рабочее напряжение: до 800 В.
• Номинальный рабочий ток на контакт: 5 А.
• Электрическая прочность изоляции: порядка 2550 В.
• Сопротивление изоляции: высокий уровень, порядка десятков кМОм.
• Корпус и изоляция: облегчённый карболит (вариант II).
• Габариты: порядка 83 на 29 на 42 миллиметра; длина изолятора около 83 миллиметров.
• Диаметр монтажных отверстий: около 4,2 миллиметра; расстояние между монтажными отверстиями около 74 миллиметров.
• Конструкция: направляющие‑ловители для упрощения сочленения, «плавающие» контакты для выравнивания при соединении, возможна панельная фиксация.
• Монтаж контактов: пайка.
• Климатическое исполнение: всеклиматическое УХЛ/В.
• Температурный диапазон: примерно от минус 60 до плюс 100 градусов Цельсия в зависимости от модификации и технических условий.
• Виброустойчивость: широкий диапазон частот до нескольких килогерц, ускорение до десятков g.
• Ресурс сочленений: тысячи циклов сочленения и разъединения.

Гарантийные режимы по наработке и хранению определяются техническими условиями на конкретную модификацию изделия.

Конструктивные особенности

Наличие направляющих‑ловителей упрощает точную стыковку вилки с ответной розеткой и снижает риск повреждения контактов при сочленении. «Плавающие» контакты обеспечивают самоустановку и выравнивание при соединении, что особенно важно при большом числе полюсов. Облегчённый изолятор из карболита снижает общую массу, при этом изделие сохраняет необходимую электрическую прочность и механическую стойкость.

Применение и рекомендации по выбору

Разъём применяется для внутренних панельных и кабельных соединений в электроаппаратуре, приборах и системах, где требуется многополюсное разъединяемое соединение с невысоким током на контакт и повышенной механической надёжностью. Типичные условия эксплуатации включают воздействие широкого диапазона температур, вибраций и других факторов, характерных дляallклиматического исполнения УХЛ/В.

При выборе изделия обращают внимание на покрытие контактов (серебро или олово‑висмут), требование по климатическому исполнению и метод монтажа (пайка, панельный монтаж), а также на параметры изоляции и механическую совместимость с соответствующей розеткой варианта 2. Версия «ЛО» подразумевает облегчённый изолятор и корпус, иногда без металлического кожуха, при этом направляющие‑ловители сохраняются для точной стыковки.

Для правильного подбора необходимо учитывать совокупность электрических параметров, условий эксплуатации и конструктивной совместимости с ответной частью разъёма. Артикул изделия — 91359.
