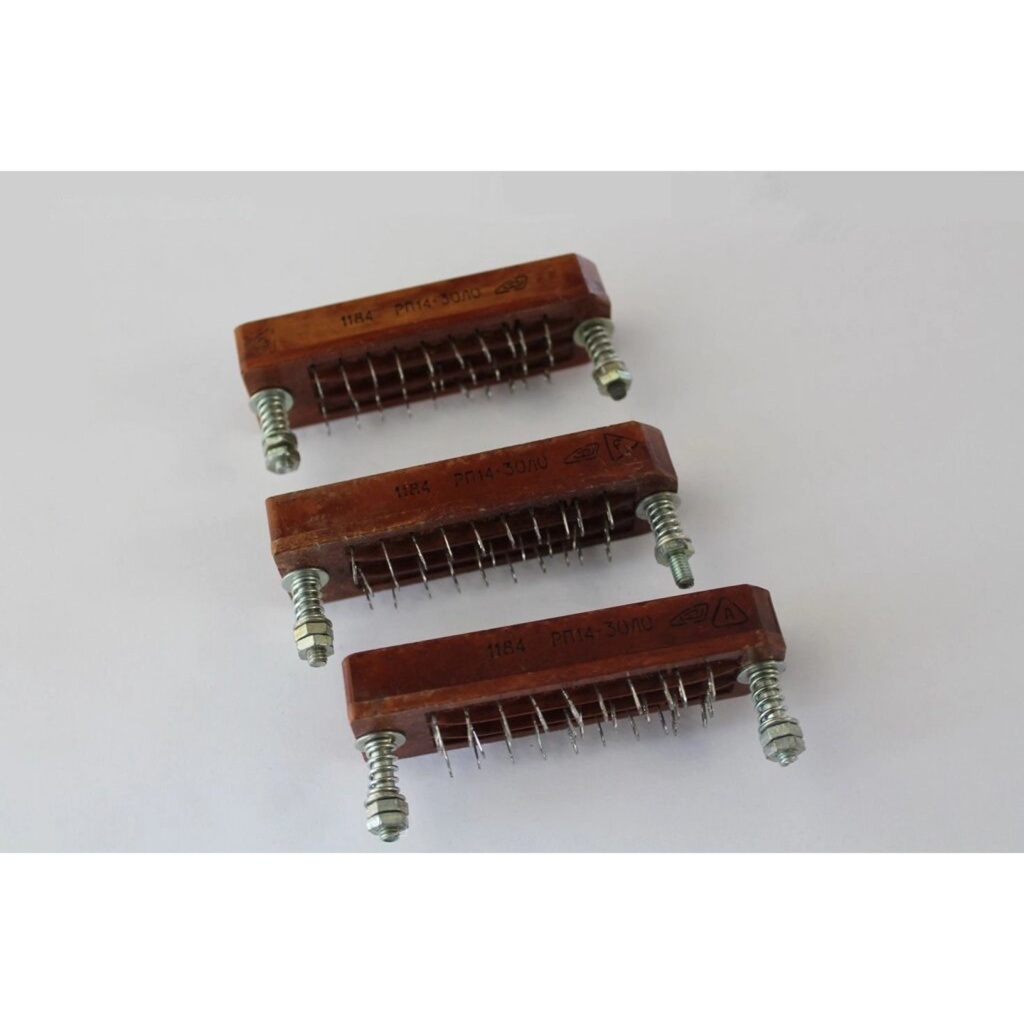

РП14-30ЛО Вил. 2

РП14-30ЛО Вил. 2 — это отечественный прямоугольный разъём типа вилка из серии РП14, рассчитанный на 30 контактов и предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока. По найденным данным, это облегчённое исполнение с ловителем, карболитовым изолятором и пайкой как способом электрического монтажа.

Основные особенности

• 30 контактов, контактная группа ножевого типа, три ряда контактов.

• Номинальные электрические параметры: до 800 В и до 5 А на контакт.

• Контакты выполнены из латуни с серебряным покрытием; сопротивление контактов указано не более 30 мОм.

• Изолятор — карболит, облегчённый вариант II; цвет обычно коричневый.

• Сочленение врубное, без замка, с направляющим штырём-ловителем.

Конструктивное исполнение

Корпус и изолирующая часть у этого исполнения рассчитаны на простую установку на панель или объёмным монтажом, при этом соединение с ответной частью выполняется через направляющие элементы. Для фиксации кабеля в подобных соединителях обычно применяется втулка, а сам разъём относится к группе прямоугольных низкочастотных соединителей.

Рабочие условия

Для РП14-30ЛО указываются широкий температурный диапазон от −60 до +100 °C, высокая стойкость к влажности и вибрации, а также электрическая прочность изоляции 2550 В. Сопротивление изоляции в источниках приводится на уровне не менее 5000 МОм, а минимальная наработка и срок сохраняемости зависят от исполнения и приёмки.

Что означает «Вил. 2»

Обозначение «Вил.» указывает на вилку, то есть часть разъёмной пары с штыревой/контактной частью, а «вариант 2» обычно относится к конкретному конструктивному исполнению серии, в частности к облегчённой версии с ловителем и карболитовым изолятором. В практическом смысле это значит, что при подборе ответной части важно сверять не только число контактов, но и вариант исполнения, посадочные размеры и тип сочленения.

Если нужен подбор

Для замены или сопряжения с ответной частью стоит проверить:

• количество контактов: 30.

• тип: вилка РП14.

• вариант исполнения: облегчённый, вариант II.

• способ монтажа: пайка.

• габариты и установочные размеры.
