Назначение

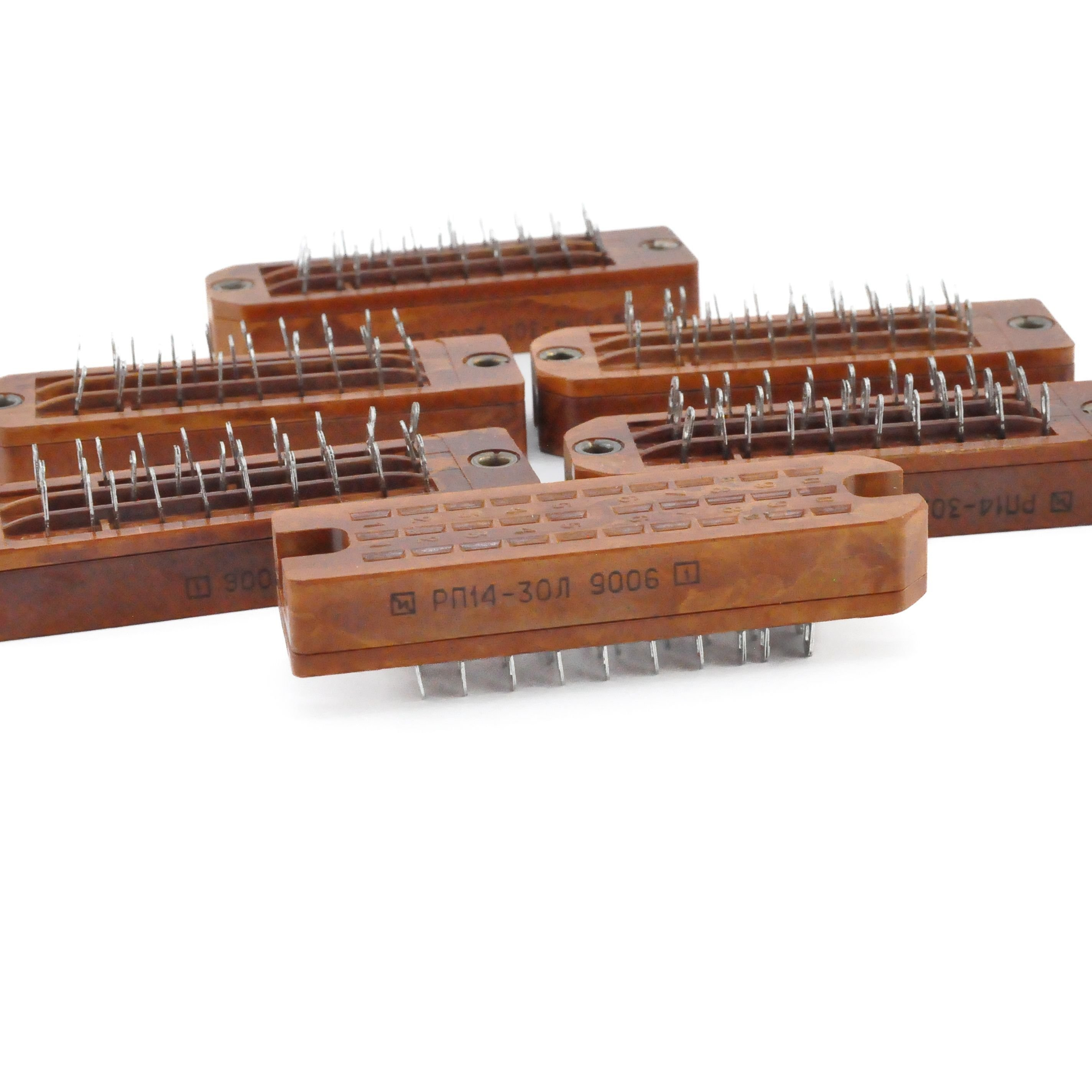

РП14-30ЛО, исполнение «Вил. 1», — это прямоугольная низкочастотная вилка серии РП14 на 30 контактов для внутреннего монтажа. Она рассчитана на работу в цепях постоянного, переменного и импульсного тока. Изделие предназначено для создания разъёмного электрического соединения в составе промышленной аппаратуры, где требуются надёжный контакт, пайка и механическое крепление.

Артикул товара — 91386. Категория — РП. Производитель в предоставленных данных не указан. В характеристиках также указан год: 2012.

Подтверждённые особенности

• Количество контактов: 30.
• Вид контактов: ножевые.
• Материал контактов: латунь, покрытие — серебро.
• Шаг между рядами: 7 мм, шаг контактов в ряду: 6,1 мм.
• Рабочее напряжение: до 800 В.
• Рабочий ток: до 5 А.
• Сопротивление контактов: не более 30 мОм.
• Сопротивление изоляции: 5000 МОм.
• Электрическая прочность изоляции: 2550 В.

Конструкция и монтаж

Соединитель выполнен в облегчённом карболитовом корпусе коричневого цвета, без кожуха и без замка фиксации. Для сочленения предусмотрен направляющий элемент-ловитель. Электрическое подключение выполняется пайкой, а механический монтаж — объёмный, с установочными отверстиями под крепление.

Габариты изделия по каталожному описанию составляют 83 на 25 на 42 мм.

Условия эксплуатации

Изделие предназначено для эксплуатации в климатическом исполнении УХЛ 2.1. Оно рассчитано на температуру от минус 60 до плюс 100 градусов Цельсия. Указана стойкость к вибрации в диапазоне 1–3000 Гц при ускорении 40 g, а также высокая влажность до 98% при плюс 35 градусах Цельсия.

Что означает «Вил. 1»

Обозначение «Вил.» обычно указывает на вилку, а «вариант 1» — на конкретное конструктивное исполнение внутри серии. В данном случае это облегчённое исполнение с карболитовым изолятором. При подборе ответной части важны не только серия, но и число контактов, шаг, тип фиксации и исполнение ловителей.

Применение

РП14-30ЛО Вил. 1 подходит для аппаратуры, где нужен надёжный разъёмный интерфейс с пайкой и механическим креплением. Такие соединители применяют в промышленных устройствах, требующих компактных размеров и стабильного соединения в цепях с напряжением до 800 В и током до 5 А.

Краткие сведения

РП14-30ЛО Вил. 1 — это советско-российский 30-контактный прямоугольный соединитель внутреннего монтажа, рассчитанный на 800 В и 5 А, с серебряными ножевыми контактами и карболитовой изоляцией. Артикул: 91386. Категория: РП. Год: 2012.
