Назначение

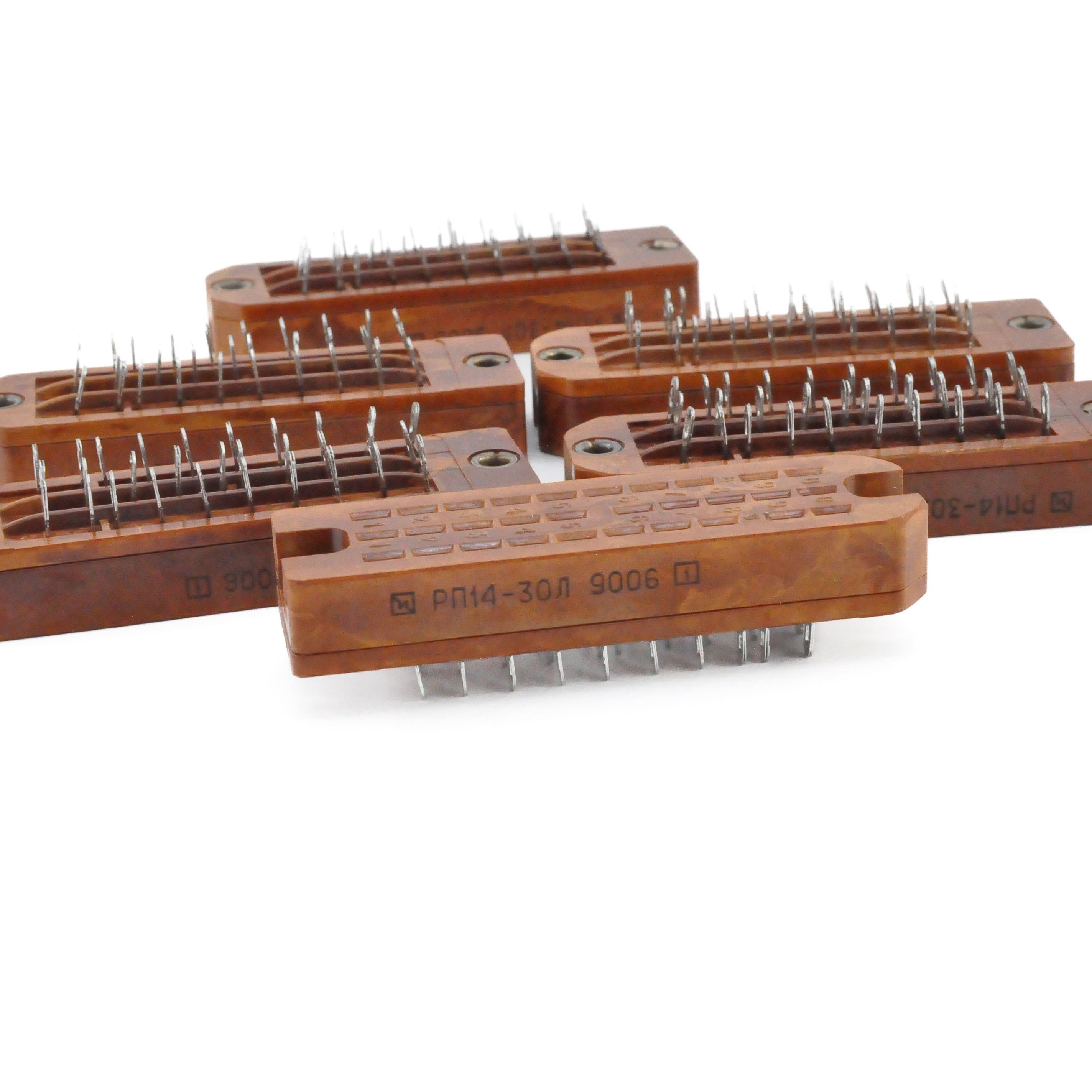

РП14-30ЛО-В Вилки 1 (артикул 91362) — это прямоугольный низкочастотный вилочный соединитель серии РП14 для внутреннего монтажа. Изделие рассчитано на 30 контактов и ручное врубное сочленение с ответной частью. Основное назначение — многократное соединение и разъединение электрических цепей постоянного, переменного и импульсного тока. По своему классу это промышленный разъём для аппаратуры, блоков и межблочных соединений, где важны надёжность и повторяемость стыковки.

Версии серии РП14 обычно ориентированы на внутренний монтаж и работу в широком диапазоне климатических условий. Для данной позиции в описании отдельно указаны ловители — направляющие элементы, которые помогают правильно совмещать вилку с ответной частью при сочленении.

Конструктивные особенности

Конструктивно это облегчённый вариант с изолятором из карболита, без кожуха и без замка фиксации. Контакты выполнены ножевыми, латунными, с серебряным покрытием. Размер контактов указан как 3,5 на 0,6 мм. Шаг между рядами контактов составляет 7 мм, шаг контактов в ряду — 6,1 мм, всего рядов — 3. Установочные размеры рассчитаны на объёмный монтаж, а электрическое присоединение выполняется пайкой.

В имеющемся описании указано, что изделие относится к продукции ОАО «Карачевский завод «Электродеталь» и обычно встречается в исполнении с приёмкой ОТК. При этом в карточке товара производитель не указан, поэтому данные сведения приведены в том виде, в каком они даны в исходном описании.

Основные параметры

• Количество контактов: 30.
• Рабочее напряжение: до 800 В.
• Рабочий ток: до 5 А.
• Сопротивление контактов: не более 30 мОм.
• Сопротивление изоляции: 5000 МОм.
• Электрическая прочность изоляции: 2550 В.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.

Применение

Такие соединители используют в электрических цепях постоянного, переменного и импульсного тока, когда требуется многократное соединение и разъединение цепей. По назначению это типичный промышленный разъём для аппаратуры, блоков и межблочных соединений, где важны надёжность и повторяемость стыковки. В версиях РП14 упор обычно делается на внутренний монтаж и работу в широком диапазоне климатических условий.

Обозначение и сведения о позиции

В обозначении РП14-30ЛО-В присутствуют элементы «ЛО», «В» и указание «вариант 1». В предоставленных данных их точная расшифровка не приведена, поэтому здесь она не раскрывается. Артикул изделия — 91362, категория — РП. Заполненные характеристики VirtueMart для этой позиции отсутствуют, поэтому описание собрано из имеющихся сведений о товаре.

Краткий итог

РП14-30ЛО-В Вилки 1 — это 30-контактная низкочастотная вилка серии РП14 с ловителями, карболитовым изолятором, ножевыми латунными контактами с серебряным покрытием и паечным объёмным монтажом. Она рассчитана на рабочее напряжение до 800 В, ток до 5 А, температуры от минус 60 до плюс 100 °C и применяется в промышленной аппаратуре для межблочных соединений.
