РП14-30ЛО-В Роз. 2

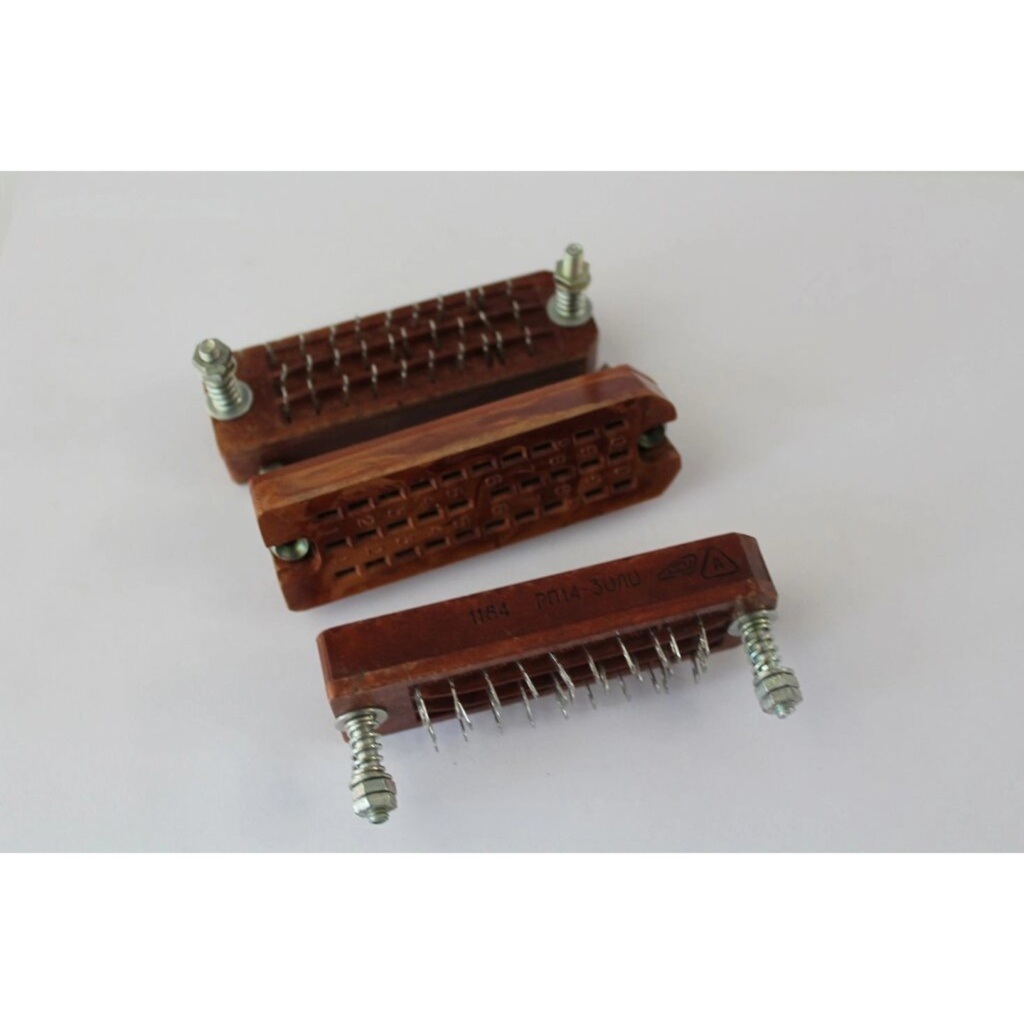

РП14-30ЛО-В Роз. 2 — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов, предназначенная для внутреннего монтажа и работы в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• РП14 — серия прямоугольных соединителей ручного сочленения.

• 30 — количество контактов.

• Л — исполнение с ловителем, то есть с направляющими элементами для правильного сочленения.

• О — облегчённое исполнение.

• В — всеклиматическое исполнение.

• Роз. 2 обычно указывает на вариант конструкции розетки, в вашем случае — вариант 2.

Основные особенности

• Корпус у таких исполнений обычно карболитовый, коричневого цвета.

• Контакты ножевые, лужёные или посеребрённые в зависимости от партии и исполнения.

• Соединение выполняется врубным способом, с направляющими и фиксацией по конструкции ловителя.

• Разъём относится к низкочастотным прямоугольным соединителям для внутреннего монтажа.

Основные характеристики

• Количество контактов: 30.

• Номинальные параметры: до 800 В и до 5 А на контакт.

• Сопротивление контактов: не более 30 мОм.

• Сопротивление изоляции: 5000 МОм.

• Диапазон рабочих температур: от -60 до +100 °C.

• Ресурс: около 3000 циклов сочленения/расчленения.

Где применяется

Такой соединитель обычно ставят в аппаратуре, где нужен надёжный многоконтактный разъём для монтажа внутри изделия: в шкафах управления, блоках питания, приборной технике и другом промышленном оборудовании.

На что обратить внимание

Если подбираете замену или ответную часть, важно сверить не только число контактов, но и:

• тип исполнения розетки;

• наличие ловителя;

• шаг и расположение контактов;

• вариант изолятора и корпусного исполнения;

• совместимость с вилкой по конкретному варианту серии.
