Назначение

РП14-30ЛО-В — прямоугольная низкочастотная розетка внутреннего монтажа из серии РП14, рассчитанная на 30 контактов. Изделие предназначено для ручного сочленения с ответной вилкой серии РП14 и применяется в электрических цепях постоянного, переменного и импульсного тока. Это розетка 1-го варианта исполнения, артикул 91387, категория РП.

Конструкция серии предусматривает врубное соединение и включает направляющие элементы-ловители, облегчающие совмещение частей разъёма при ручном сочленении. Для кабельных исполнений серии встречаются корпуса как с прямым, так и с угловым вводом кабеля.

Подтверждённые технические особенности

По данным каталожных описаний для такого исполнения указываются следующие параметры:

• максимальное рабочее напряжение — 800 В;
• рабочий ток — до 5 А на контакт;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов — не более 30 мОм;
• электрическая прочность изоляции — 2550 В;
• диапазон рабочих температур — от -60 до +100 °C;
• климатическое исполнение — всеклиматическое, влажность до 98% при +35 °C.

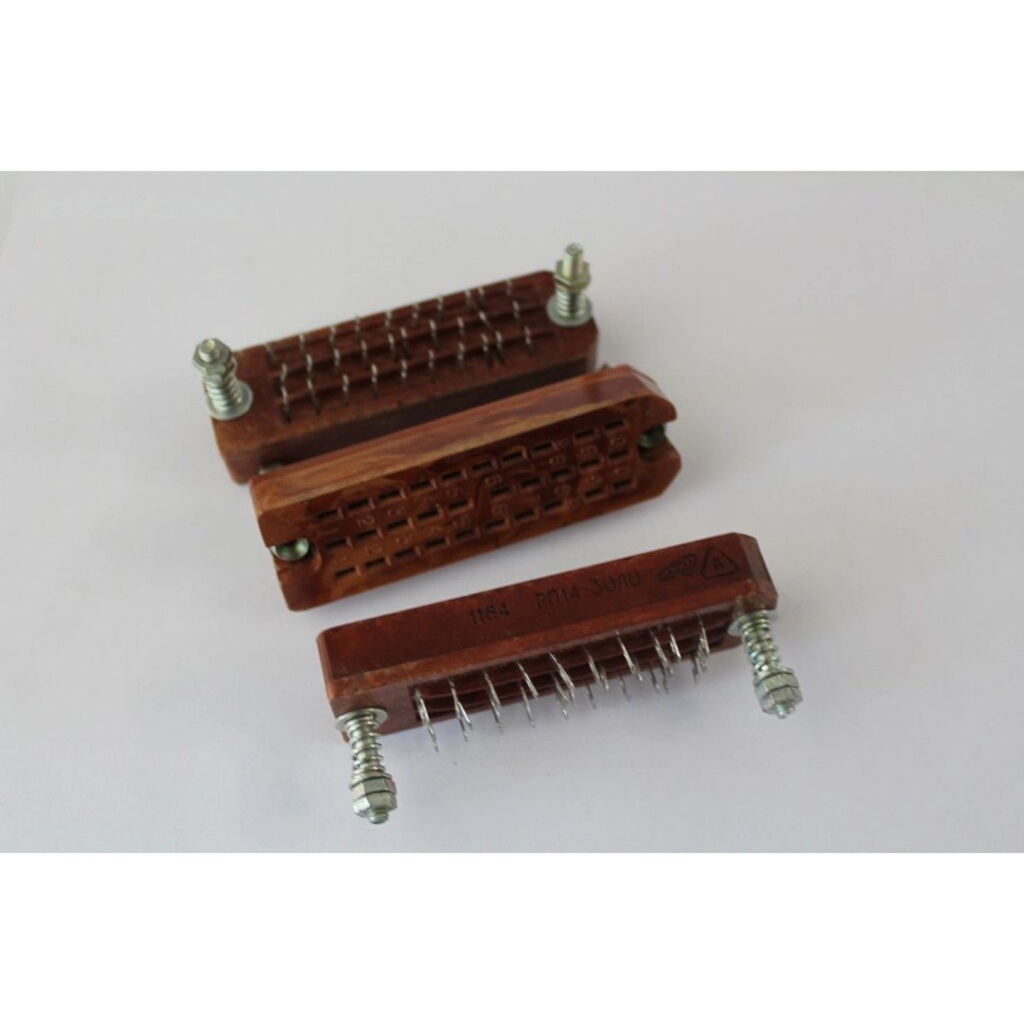

Для 1-го варианта характерен карболитовый изолятор коричневого цвета и ножевые контакты из латуни с серебряным покрытием. В описаниях также встречаются габариты корпуса около 82×32×28 мм, монтаж методом пайки и установочные отверстия под крепление с расстоянием 74 мм между центрами.

Конструкция и применение

Розетка выполнена в формате внутреннего монтажа, то есть устанавливается внутри прибора, блока или шкафа управления, а подключение выполняется пайкой. Ловители на корпусе обеспечивают правильную ориентацию при соединении с вилкой и снижают риск повреждения контактов при многократном сочленении и расчленении.

Такие разъёмы применяют в аппаратуре, где требуется многократный разъёмный контакт и сравнительно высокая помехоустойчивость соединения. Это типичный советский и постсоветский промышленный формат для внутреннего монтажа в приборах, блоках и шкафах управления, рассчитанный на эксплуатацию в широком диапазоне температур и при повышенной влажности.

На что обратить внимание при подборе

У серии РП14 существует несколько исполнений по числу контактов, типу корпуса, наличию ловителей и варианту изолятора. Поэтому при подборе важно сверять полное обозначение изделия, а не только сочетание «РП14-30», и учитывать значения букв и цифр в маркировке, в том числе «Л», «О», «В» и цифру «1».

Перед установкой следует убедиться в совместимости розетки с ответной вилкой серии РП14 по числу контактов и типу корпуса, а также проверить соответствие условий эксплуатации заявленным характеристикам: напряжению, току на контакт, температурному диапазону и влажности. Данные о производителе, комплектации, сертификатах и гарантии в предоставленной информации не указаны.
