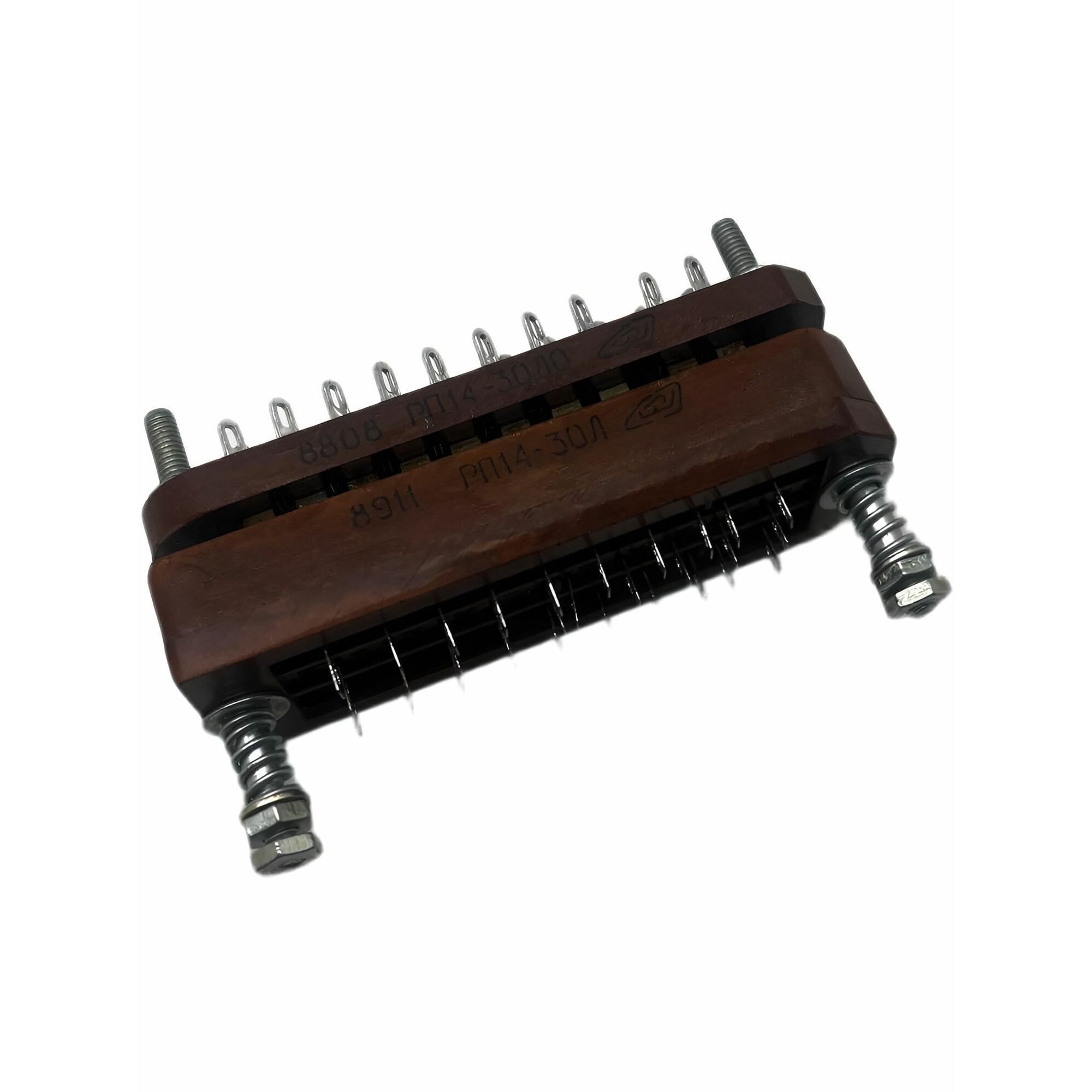

РП14-30ЛО-В Роз. 1

Коротко: РП14‑30ЛО‑В — это низкочастотная прямоугольная розетка серии РП14 на 30 контактов, предназначенная для внутреннего монтажа в разъемных электрических цепях (постоянный, переменный и импульсный ток).

Основные характеристики

• Количество контактов — 30; контакты — ножевого/щелевого типа, выполнены из латуни с покрытием (серебро или олова/висмута) для улучшения контакта.

• Номинальные напряжение/ток — до 800 В и 5 А на контакт при равномерной нагрузке.

• Сопротивление контактов — порядка 0,003…0,03 Ом (3–30 mΩ) в зависимости от источника и варианта исполнения.

• Сопротивление изоляции — высокое (порядка 5·10^3…5·10^4 MΩ в разных спецификациях), электрическая прочность изоляции — около 2550 В.

Механика, материалы и исполнение

• Корпус/изоляционные детали — карболит или полимерный материал; цвет обычно коричневый для карболитовых исполнений.

• Наличие направляющих (ловителей) и вариантов с замками и без — розетка может иметь конструктивы «с ловителем» для упрощённой стыковки.

• Разъёмы выпускаются в вариантах с прямым или угловым входом кабеля; предусмотрены варианты с уплотнительными прокладками (пыле/брызгозащита) для всеклиматического исполнения.

Условия эксплуатации и надёжность

• Температурный диапазон — примерно от −60…−65 °C до +100…+125 °C в зависимости от конкретного варианта исполнения.

• Виброустойчивость и механическая прочность рассчитаны на эксплуатацию при вибрациях (диапазон частот до нескольких тысяч Гц, ускорение — десятки g).

• Ресурс сочленений — около 3000 манипуляций; минимальная наработка до отказа по некоторым спецификациям — тысячи часов (например, 7000–10000 ч в зависимости от вида приемки).

Типовые применения

• Оперативные и соединительные решения в электронных и электрических устройствах, измерительной и управленческой аппаратуре, где требуется многоконтактное съёмное соединение с невысоким током (до 5 А) и высокой механической надёжностью.

Обозначение и варианты

• Маркировка расшифровывается: РП14 — серия разъёмов прямоугольных, 30 — число контактов, Л(ИЛ) — конструктив/вариант (облегчённый/с ловителем), О — всеклиматическое исполнение, В — розетка (штатное окончание для розетки). Разные поставщики указывают «вариант 1/2» по форме изолятора и типу контакта.
