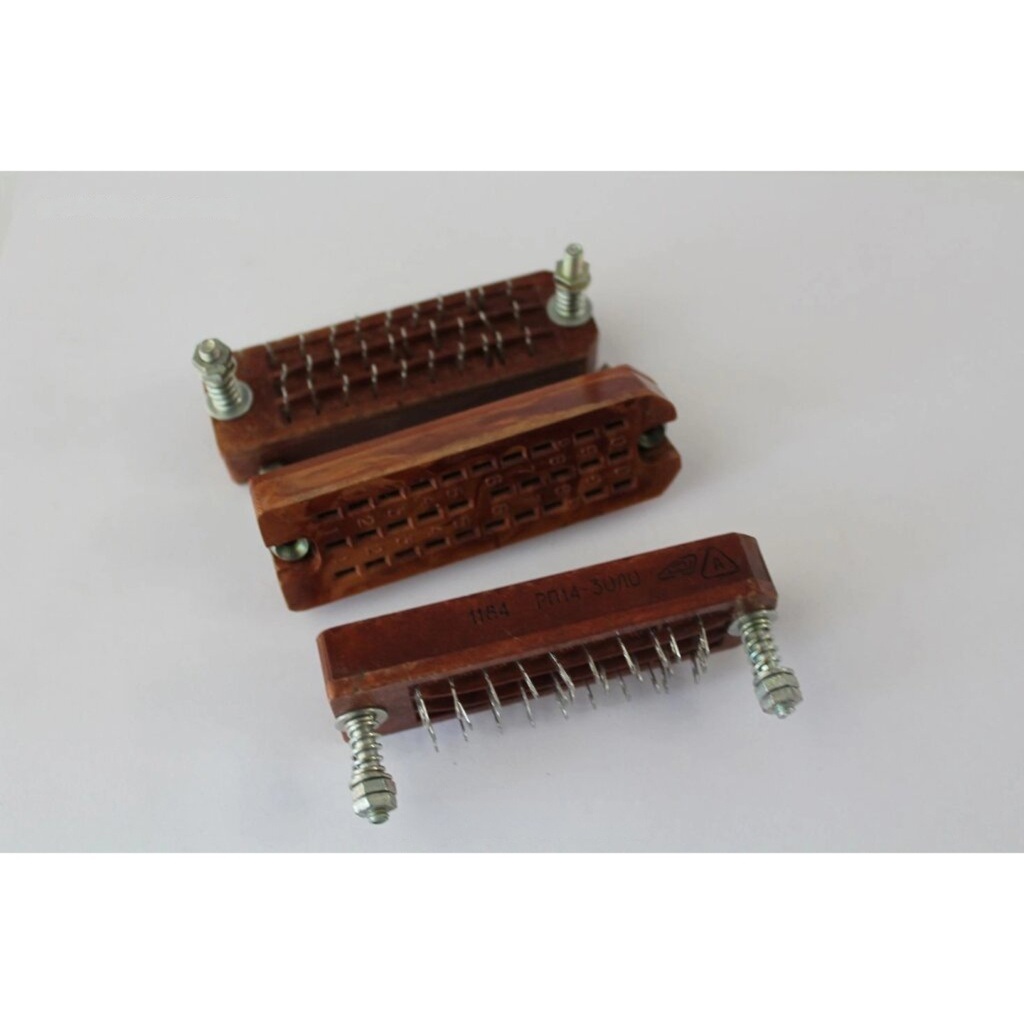

РП14-30ЛО-В нового образца Роз. 1

РП14-30ЛО-В — это низкочастотная прямоугольная розетка серии РП14 для внутреннего монтажа, рассчитанная на 30 контактов и работу в цепях постоянного, переменного и импульсного тока. Для этой модификации характерны направляющие элементы-ловители, «плавающие» контакты и пылебрызгозащищённое исполнение с уплотнительной прокладкой.

Назначение

Такие соединители применяют там, где нужен надёжный разъёмный контакт при вибрации, многократных сочленениях и сравнительно жёстких условиях эксплуатации. У розетки РП14-30ЛО-В шаг между рядами контактов обычно 7 мм, а шаг в ряду — 6,1 мм.

Основные характеристики

• Количество контактов: 30.

• Рабочий ток на контакт: 5 А.

• Максимальное напряжение: 800 В.

• Сопротивление контактов: до 3 мОм на части источников, у некоторых карточек указано до 30 мОм, поэтому для точной привязки лучше сверять паспорт конкретного исполнения.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: не менее 2550 В.

Конструкция

Корпус обычно выполнен в карболитовом изоляторе, а контакты — ножевые, из латуни, с серебряным покрытием в распространённых исполнениях. Для варианта 1 указаны габариты порядка 82×32×28 мм, объёмный монтаж и электрическое соединение пайкой.
Розетка относится к врубному типу сочленения, рабочее положение — любое.

Условия работы

Серия рассчитана на широкий температурный диапазон: примерно от -60 до +100 °C. Также заявлены стойкость к высокой влажности до 98% при +35 °C и работа при вибрации в диапазоне 1–3000 Гц. Число сочленений-расчленений обычно указывается до 3000.

Что важно при заказе

У этой серии есть разные варианты исполнения, и обозначение «нового образца» может отличаться по корпусу, ловителю, типу изолятора или покрытию контактов. Если нужен именно РП14-30ЛО-В «Роз. 1», лучше сверять полную маркировку, потому что у продавцов и в каталогах встречаются близкие записи: РП14-30Л-В, РП14-30ЛО и РП14-30ЛО-В.
