Назначение и общее описание

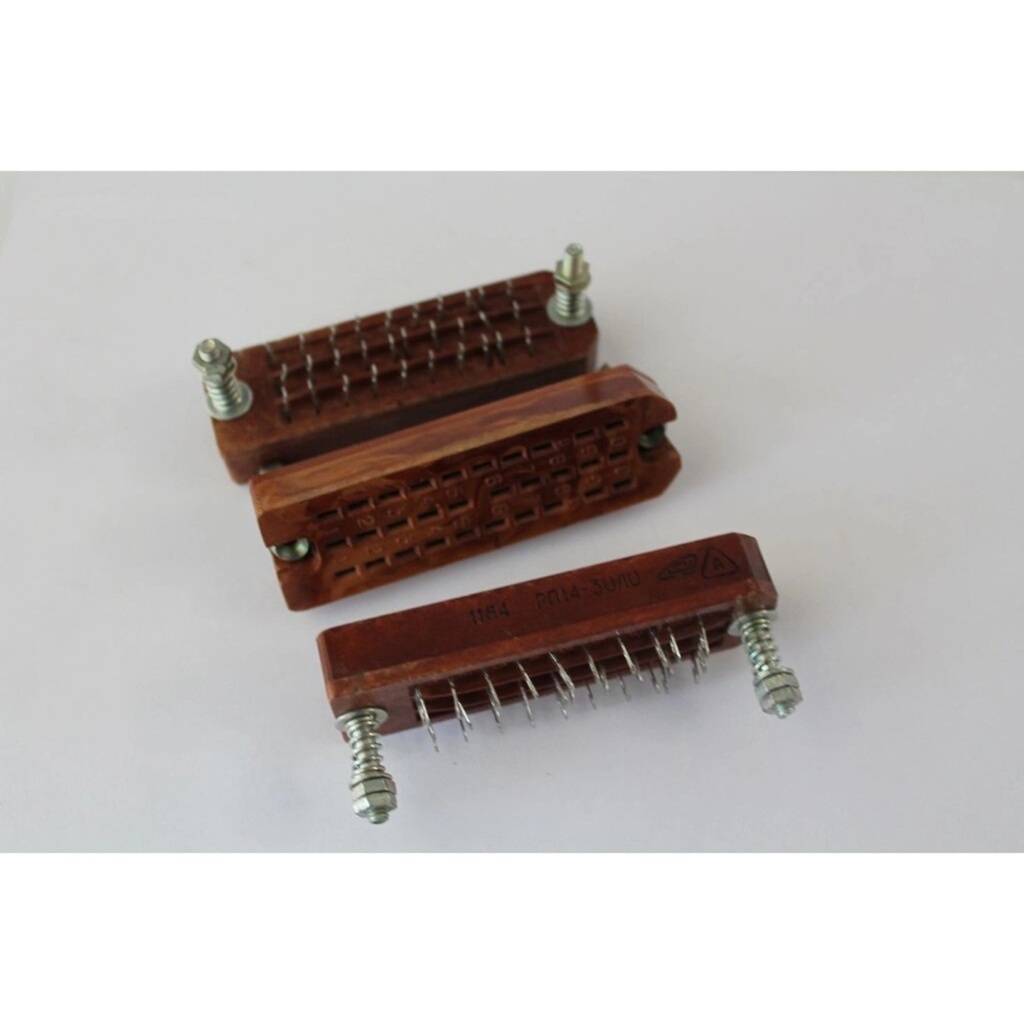

РП14-30ЛО Розетки 2 (артикул 91351) — это прямоугольный разъём ручного сочленения для внутреннего монтажа, рассчитанный на 30 контактов. Он выполнен в облегчённом исполнении с ловителями и предназначен для низкочастотного применения. Электрический монтаж выполняется пайкой. Разъём может использоваться в цепях постоянного, переменного и импульсного тока.

Товар относится к категории РП. В карточке не указан производитель, поэтому при идентификации изделия следует опираться на маркировку, артикул и сопроводительные документы, если они доступны.

Расшифровка обозначения

• РП — разъём ручного сочленения.
• 14 — номер разработки серии.
• 30 — количество контактов.
• Л — наличие ловителей, то есть направляющих элементов для правильного стыковочного ввода.
• О — облегчённый вариант изолятора.

В описаниях также встречается сокращённое обозначение РП14-30ЛО Роз. 2, которое указывает на исполнение розетки в данной серии.

Подтверждённые технические характеристики

• Номинальное напряжение: 800 В.
• Номинальный ток на контакт: 5 А.
• Сопротивление контактов: порядка 3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: не менее 2550 В.
• Диапазон рабочих температур: примерно от -60 до +100 °C; у некоторых источников указывается до +125 °C.
• Ресурс: около 3000 циклов сочленения-расчленения.

Конструкция и исполнение

Разъём относится к прямоугольным низкочастотным соединителям внутреннего объёмного монтажа. Его устанавливают внутри аппаратуры, а не как наружный герметичный разъём. Контакты у таких розеток обычно круглые, с серебряным или оловянно-висмутовым покрытием. Корпус может быть в карболитовом или полимерном исполнении в зависимости от варианта и года выпуска.

Для серии РП14 также указывают направляющие элементы и фиксацию при сочленении. Они нужны, чтобы исключить неправильную стыковку. Облегчённое исполнение изолятора и наличие ловителей являются отличительными признаками маркировки ЛО.

Применение

Такие соединители применяют в радиоэлектронной и аппаратной технике, где нужен надёжный многоконтактный разъём для внутренней разводки, умеренных токов и сравнительно высокого напряжения. По сути, это типичный аппаратный разъём для соединения блоков, модулей и жгутов внутри оборудования.

Благодаря паяному монтажу и 30 контактам изделие подходит для внутренних соединений, где требуется передача сигналов и питания в составе блоков и модулей. Низкочастотный характер применения и возможность работы в цепях постоянного, переменного и импульсного тока делают его универсальным элементом для аппаратной разводки.

На что обратить внимание при подборе

У РП14-30ЛО есть несколько близких вариантов по конструкции, году выпуска и исполнению. Поэтому при подборе важно сверять не только число контактов, но и конструкцию корпуса, материал изолятора, покрытие контактов, наличие ловителей и конкретное исполнение. Также следует учитывать, что производитель в карточке товара не указан.

Перед применением рекомендуется проверить маркировку на изделии и сопоставить её с требуемыми параметрами: напряжением, током на контакт, температурным диапазоном и способом монтажа. Это поможет убедиться, что выбранное исполнение соответствует условиям эксплуатации и особенностям конкретного оборудования.
