Назначение

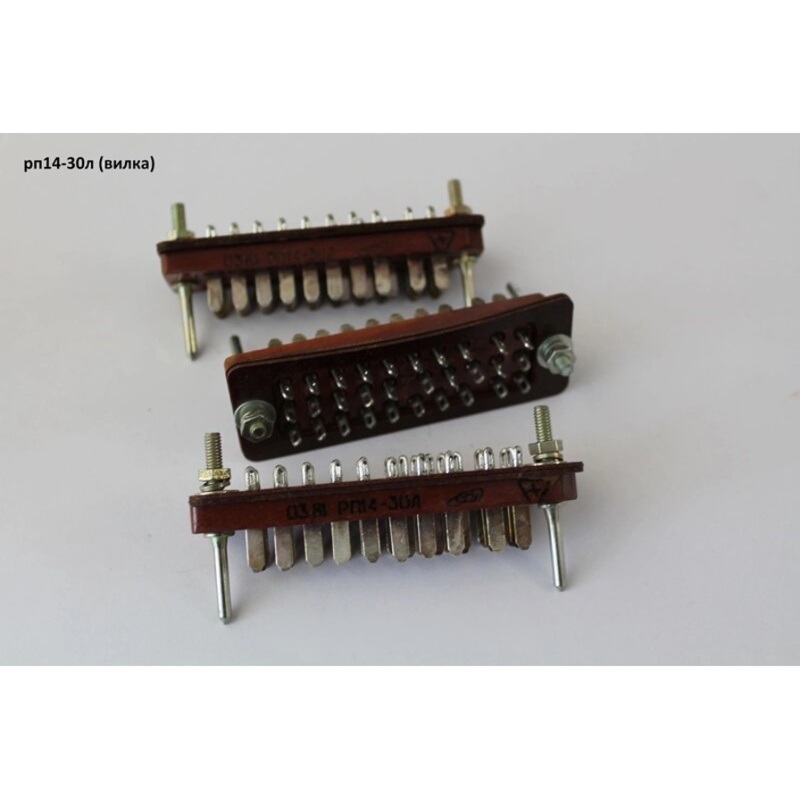

РП14-30Л Вилки 1 — прямоугольный низкочастотный соединитель типа вилка на 30 контактов. Он предназначен для внутреннего объемного монтажа и ручного сочленения и расчленения. Артикул: 91399. Категория: РП. Производитель в предоставленных данных не указан.

Такое изделие применяется в составе электрических соединений, где требуется передача сигналов и питания через многоконтактный разъем с фиксированным шагом контактов. Благодаря прямоугольной конструкции и направляющим элементам, обозначенным буквой «Л», вилка удобна для стыковки с ответной частью вручную. Исполнение «Вил. 1» относят к конкретному варианту корпуса и изолятора.

Конструктивные особенности

Конструкция вилки рассчитана на 30 ножевых контактов, расположенных в три ряда. Шаг между рядами составляет 7 мм, шаг контактов в ряду — 6,1 мм. Контакты выполнены из латуни и имеют серебряное покрытие. Применены так называемые плавающие контакты, которые облегчают взаимную ориентацию при сочленении.

Изолятор выполнен по варианту I. Материал изолятора — карболит, цвет коричневый. Монтаж электрический выполняется пайкой, механический — объемным монтажом. Соединитель предназначен для ручного сочленения и расчленения, что определяет его применение в блоках, приборах и кабельных сборках, где не требуется автоматическая стыковка.

• Тип: прямоугольный низкочастотный соединитель.
• Исполнение: вилка.
• Количество контактов: 30.
• Расположение контактов: 3 ряда.
• Шаг между рядами: 7 мм.
• Шаг контактов в ряду: 6,1 мм.
• Материал контактов: латунь.
• Покрытие контактов: серебряное.
• Тип контактов: плавающие, ножевые.
• Изолятор: вариант I, карболит, коричневый.

Электрические параметры

Максимальное рабочее напряжение вилки — 800 В. Рабочий ток на один контакт — 5 А. Сопротивление контактов — не более 3 мОм. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции — 2550 В.

Эти параметры определяют область применения изделия: низкочастотные электрические цепи, цепи питания и сигнальные линии, работающие при указанных напряжениях и токах. Значения приведены для одного контакта и всей контактной группы в целом в пределах подтверждённых данных.

Механические и климатические характеристики

Рабочий диапазон температур — от -60 до +100 °C. Вибростойкость заявлена в диапазоне от 1 до 3000 Гц при ускорении до 40 g. Ресурс составляет 3000 сочленений и расчленений. Климатическое исполнение — УХЛ 2.1.

Такие характеристики позволяют использовать соединитель в аппаратуре, подверженной вибрационным и температурным воздействиям, при соблюдении условий эксплуатации, соответствующих исполнению УХЛ 2.1. Ручное сочленение и расчленение ограничивает применение условиями, где доступ к разъёму возможен без специального инструмента.

Применение и обозначение

Буква «Л» в обозначении указывает на наличие ловителей — направляющих элементов, облегчающих стыковку. Пометка «Вил. 1» обычно относится к конкретному исполнению корпуса или изолятора. В практических каталогах для РП14-30Л чаще всего приводят такие параметры: 30 контактов, 800 В, 5 А и врубное соединение.

В карточке товара также указан год: 86. Артикул 91399. Категория РП. Производитель не указан. Дополнительные сведения о стране производства, сертификатах, гарантии и комплектации в предоставленных данных отсутствуют.

Ключевые подтверждённые особенности

1. 30 ножевых контактов, три ряда, шаг между рядами 7 мм, шаг контактов в ряду 6,1 мм.
2. Латунные контакты с серебряным покрытием и плавающим исполнением.
3. Изолятор варианта I из карболита коричневого цвета.
4. Пайка при электрическом монтаже и объемный монтаж механически.
5. Максимальное рабочее напряжение 800 В, ток на контакт 5 А.
6. Сопротивление контактов не более 3 мОм, сопротивление изоляции не менее 5000 МОм.
7. Электрическая прочность изоляции 2550 В.
8. Температурный диапазон от -60 до +100 °C, вибростойкость от 1 до 3000 Гц при ускорении до 40 g.
9. Ресурс 3000 сочленений-расчленений, климатическое исполнение УХЛ 2.1.
