Назначение и общее описание

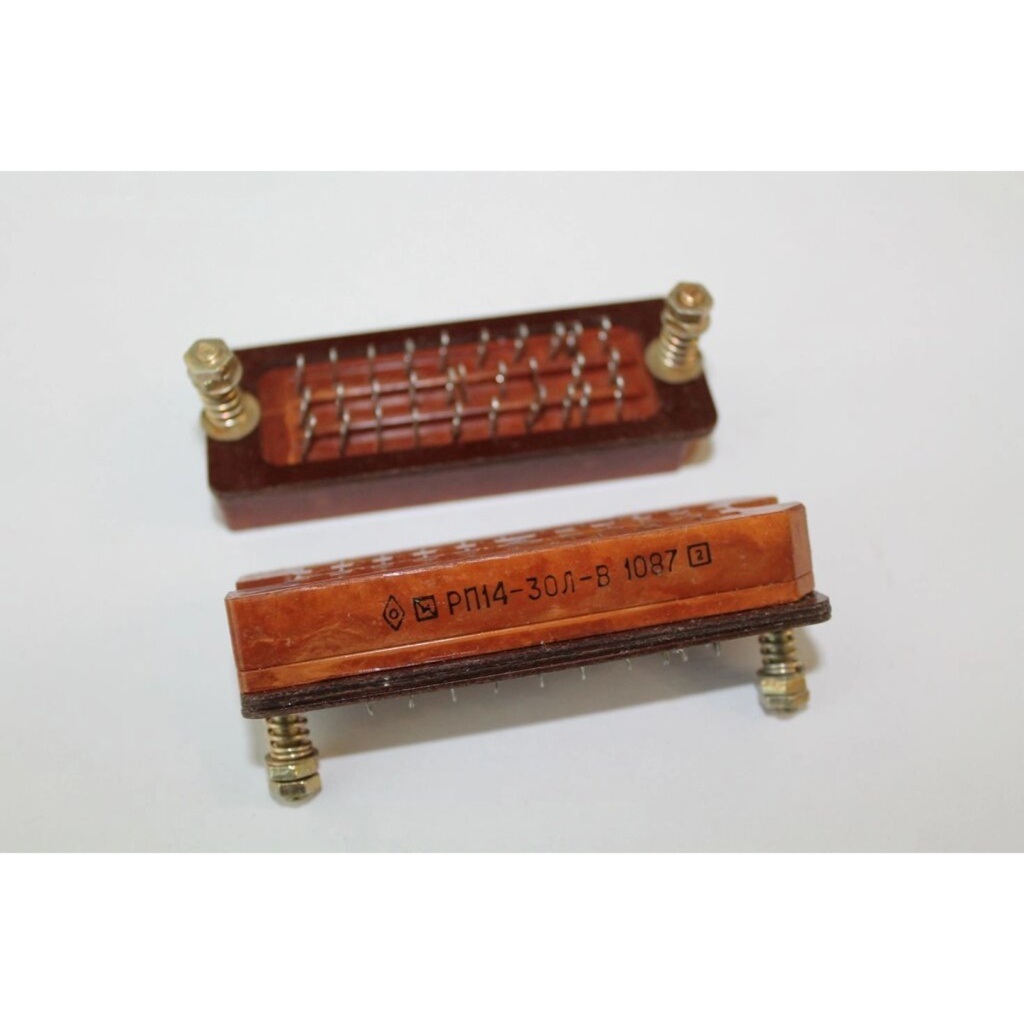

РП14-30Л Вилки 1 — это прямоугольный низкочастотный соединитель типа вилка на 30 контактов. Артикул товара — 91343. Категория — РП. Изделие предназначено для внутреннего объемного монтажа и ручного сочленения с ответной частью. В исходном описании также встречается сокращённое обозначение РП14-30Л Вил. 1.

Такой соединитель применяют как многоконтактный элемент для стационарного монтажа в аппаратуре. Он рассчитан на пайку по электрической части и объемный монтаж по механической части. Производитель в данных не указан. Краткое описание из каталога отсутствует. В характеристиках VirtueMart указано значение года: 07.

Подтверждённые особенности

Контактная система

• Контакты ножевые, размер 3,5 × 0,6 мм.
• Покрытие контактов — серебряное.
• Материал контактов — латунь.
• Количество контактов — 30, три ряда.
• Шаг между рядами — 7 мм, шаг контактов в ряду — 6,1 мм.

Корпус и монтаж

• Корпус и изолятор — карболитовые, вариант I, коричневого цвета.
• Соединение врубное.
• Для монтажа используются пайка по электрической части и объемный монтаж по механической части.
• В обозначении «Л» обычно указывает на наличие ловителей, то есть направляющих элементов для правильной стыковки с ответной частью.
• Конструкция выполнена без кожуха и без замка.

Электрические параметры

• Рабочее напряжение: до 800 В.
• Рабочий ток на контакт: до 5 А.
• Сопротивление контактов: не более 3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 2550 В.

Механика и климат

• Рабочая температура: от -60 до +100 °C.
• Вибростойкость: 1–3000 Гц при ускорении до 40 g.
• Ресурс: 3000 сочленений-расчленений.
• Минимальная наработка: 10 000 часов.

Применение

Этот разъем обычно используют там, где нужен многоконтактный соединитель для стационарного монтажа в аппаратуре, с достаточным запасом по напряжению и температуре. Конструкция без кожуха и без замка делает его более простым по исполнению, но при этом важны точная ориентация и аккуратный монтаж.

Для правильной стыковки с ответной частью служат ловители. Монтаж выполняется пайкой по электрической части и объемным монтажом по механической части. Изделие подходит для внутреннего объемного монтажа. Сведения о конкретных стандартах, сертификатах, гарантии, стране производства и комплектации в предоставленных данных отсутствуют.

Маркировка и характеристики VirtueMart

Судя по описаниям, базовая структура маркировки РП14-30Л связана с серией РП14, числом контактов 30 и наличием ловителей. В разных исполнениях могут встречаться дополнительные буквы, которые указывают на климатическое исполнение, тип покрытия контактов или вариант изолятора.

В карточке товара VirtueMart указаны следующие данные: название — РП14-30Л Вилки 1, артикул — 91343, категория — РП, производитель — не указано, краткое описание из каталога — не указано, год — 07. Эти сведения подтверждают базовую идентификацию изделия и его принадлежность к категории РП.

Что важно учитывать

РП14-30Л Вилки 1 — это именно вилка, поэтому для работы требуется ответная часть. Соединение врубное. Электрический монтаж выполняется пайкой, механический — объемным монтажом. Отсутствие кожуха и замка означает, что при установке особенно важны точная ориентация и аккуратное обращение с контактами.

Ключевые параметры для подбора и эксплуатации: 30 контактов в трёх рядах, рабочее напряжение до 800 В, ток на контакт до 5 А, сопротивление контактов не более 3 мОм, сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции 2550 В, рабочая температура от -60 до +100 °C, вибростойкость 1–3000 Гц при ускорении до 40 g, ресурс 3000 сочленений-расчленений и минимальная наработка 10 000 часов.
