РП14-30Л-В Вил. 2

РП14-30Л-В, вариант 2 — это прямоугольный низкочастотный вилочный соединитель серии РП14 с 30 контактами, предназначенный для внутреннего монтажа и ручного сочленения.

Что это за изделие

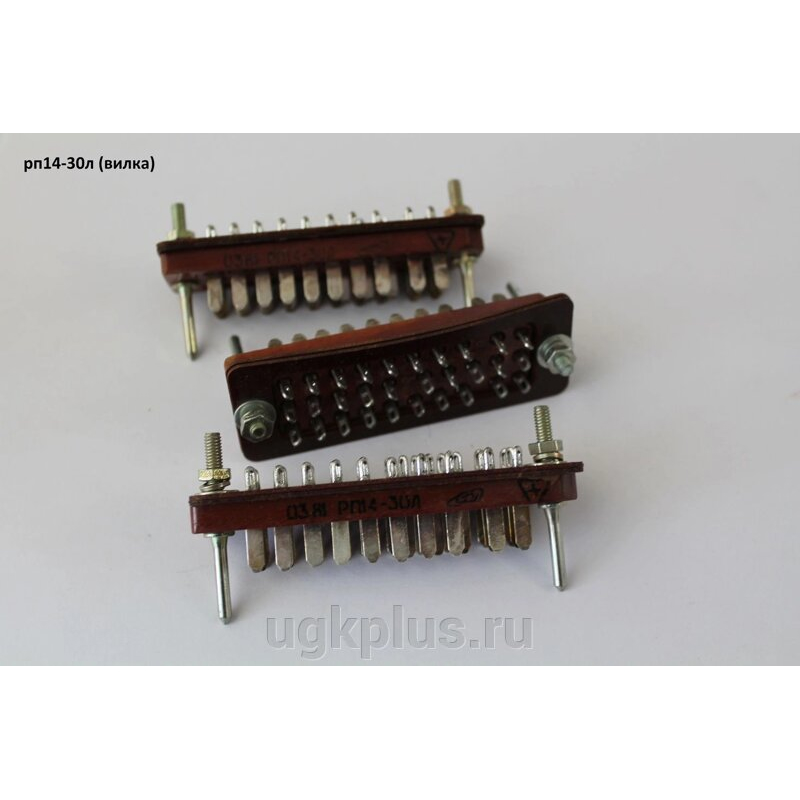

По конструкции это вилка с ножевыми контактами, рассчитанная на сопряжение с соответствующей розеткой серии РП14.
Исполнение «вариант II» указывает на конкретную модификацию изолятора; в описаниях встречается карболитовый изолятор коричневого цвета.

Основные параметры

• Количество контактов: 30.

• Номинальное рабочее напряжение: до 800 В.

• Рабочий ток на контакт: до 5 А.

• Сопротивление контактов: не более 30 мОм.

• Сопротивление изоляции: 5000 МОм.

• Диапазон рабочих температур: от -60 до +100 °C.

Конструкция и монтаж

Контакты у этого соединителя ножевые, латунные, с серебряным покрытием; шаг между рядами и рядность соответствуют многорядной прямоугольной компоновке серии РП14.
Монтаж обычно выполняется объемным способом или на панель, электрическое соединение — пайкой.
Для фиксации и ориентирования при сочленении применяются направляющие элементы-ловители.

Применение

Такие соединители используют в электрических цепях постоянного, переменного и импульсного тока, когда нужен компактный многоконтактный разъем для внутреннего монтажа.
Серия РП14 относится к советским и российским промышленным соединителям, поэтому часто встречается в аппаратуре, где важны ремонтопригодность и совместимость с существующей базой.

Обозначение

В маркировке обычно читается так: РП14 — серия, 30 — число контактов, Л — вилка, а «Вил. 2»/«вариант 2» относится к конкретному конструктивному исполнению изолятора.
