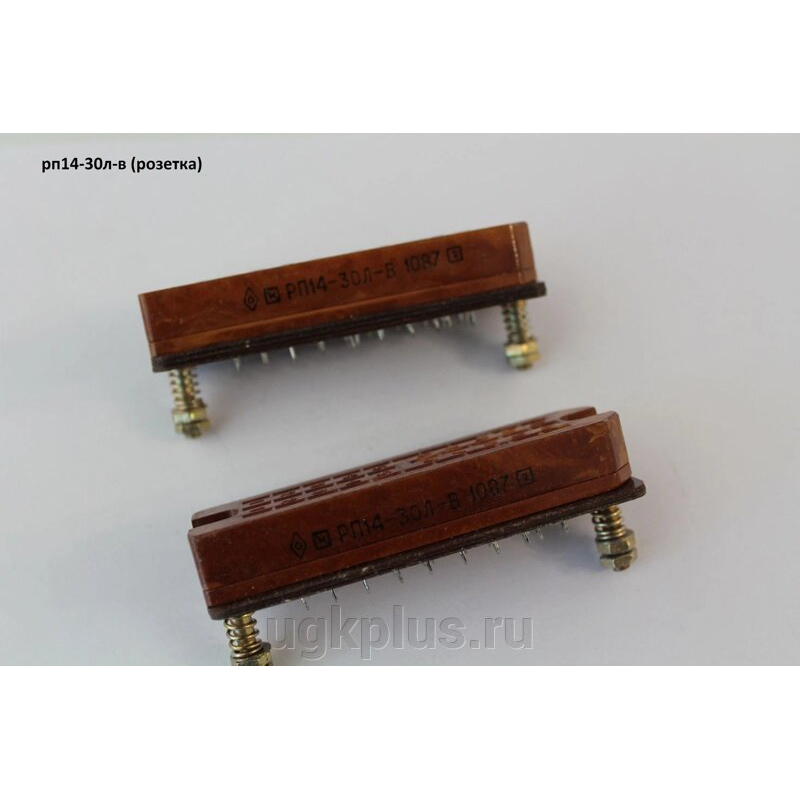

РП14-30Л-В нового образца Роз. 1

РП14-30Л-В — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов, предназначенная для внутреннего монтажа и работы в цепях постоянного, переменного и импульсного тока. Для этой модификации характерны рабочее напряжение до 800 В, рабочий ток до 5 А, серебряное покрытие контактов и температурный диапазон примерно от -60 до +100 °C.

Конструкция

У розетки 30 ножевых контактов, три ряда контактов, шаг между рядами 7 мм, шаг в ряду 6,1 мм. Контакты выполнены из латуни, изолятор — карболит, цвет обычно коричневый, а сочленение — врубное.

Исполнение «нового образца»

Для варианта с обозначением «нового образца» обычно подразумевают обновлённое конструктивное исполнение в рамках той же серии, но с сохранением совместимости по основным электрическим и присоединительным параметрам. В карточках поставщиков для РП14-30Л-В встречаются одинаковые базовые характеристики: 30 контактов, 800 В, 5 А, серебряные контакты, внутренний монтаж и ловители для центровки при соединении.

Что важно при выборе

Если вам нужен именно РП14-30Л-В, полезно проверять три вещи: число контактов, наличие ловителей и тип изолятора. У этой розетки также важны установочные размеры, потому что у серии РП14 они фиксированы и должны совпадать с ответной частью и монтажным местом.

Практическое применение

Такие соединители обычно используют в аппаратуре, где нужен многоконтактный разъём с умеренным током на контакт и хорошей устойчивостью к температуре и вибрации. Серия РП14 рассчитана на работу в низкочастотных цепях, а не на ВЧ-тракт или силовые нагрузки.
