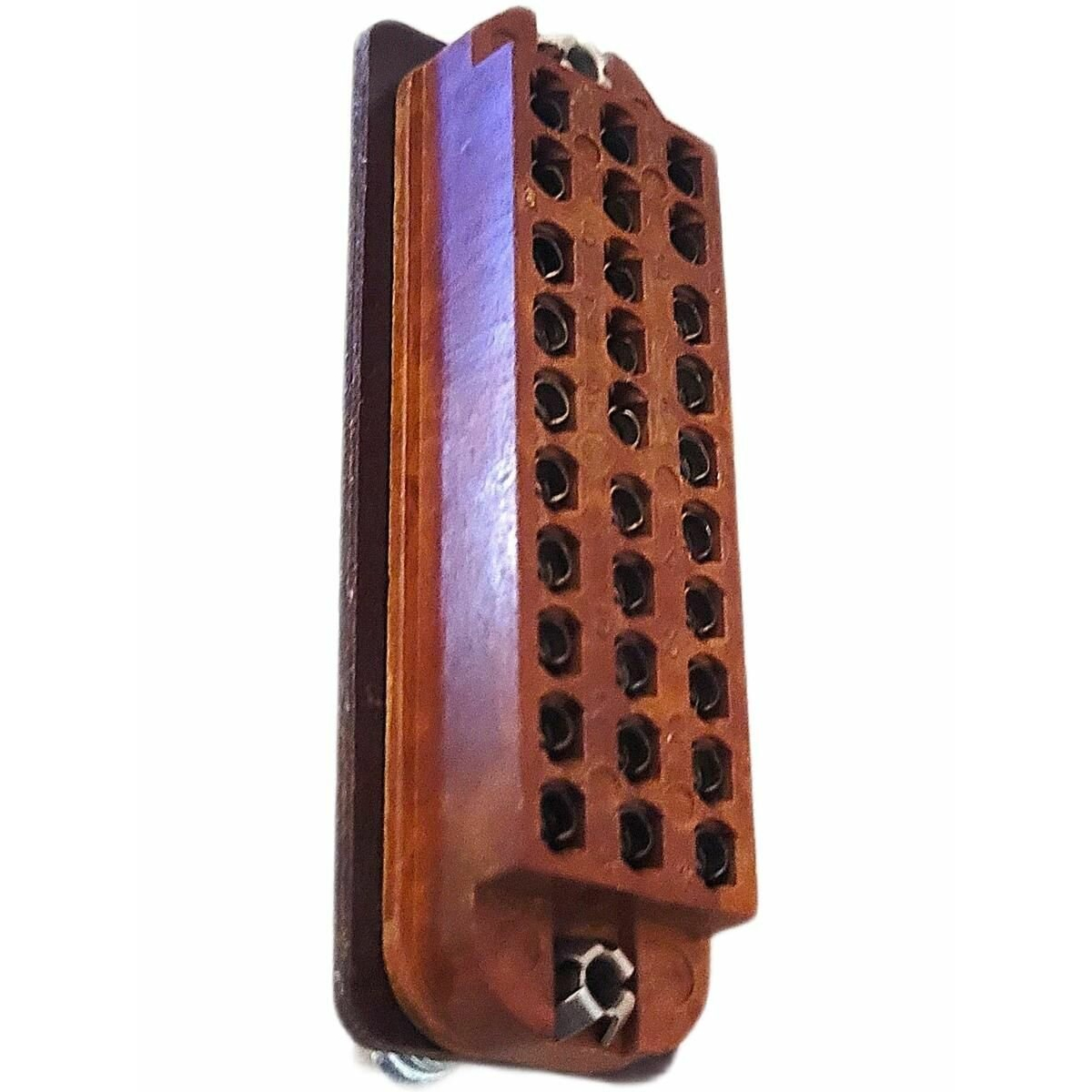

РП14-30Л стар образца Роз. 2

РП14-30Л старого образца — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов, рассчитанная на ручное сочленение в цепях внутреннего монтажа. Для этой версии обычно указывают исполнение с ловителями, вариант 2, карболитовый изолятор и фактическую маркировку РП14-30Л.

Что это за изделие

Это часть советской/ранней постсоветской линейки разъемов РП14, которые применялись для соединения цепей в аппаратуре общего и промышленного назначения. Для серии характерны ножевые контакты, прямоугольный корпус и врубное соединение с направляющими элементами, чтобы облегчить правильную стыковку вилки и розетки.

Основные параметры

Для РП14-30Л в источниках указываются такие характеристики: рабочее напряжение до 800 В, рабочий ток до 5 А на контакт, сопротивление контактов порядка 0,003 Ом, сопротивление изоляции не менее 5000 МОм и электрическая прочность изоляции 2550 В. Диапазон рабочих температур обычно приводят в районе от −60 до +100 °C, а для серии также встречается диапазон до +125 °C в зависимости от исполнения и источника.

Конструкция

У старого образца корпус и изолятор часто выполнены из карболита, цвет изолятора — коричневый. Для РП14-30Л характерны 30 контактов, три ряда контактов, шаг между рядами 7 мм и шаг контактов в ряду 6,1 мм; соединение выполняется пайкой, а монтаж — объемный.

Как читается обозначение

В обозначении РП14 обычно зашифрованы тип разъема, номер разработки, количество контактов и конструктивные признаки. Буква Л указывает на ловители, а О — на облегченный вариант; в старых партиях и каталогах также встречаются уточнения по версии изолятора и исполнению корпуса.

На что смотреть при идентификации

Если нужно отличить именно старый образец, полезно смотреть на материал изолятора, наличие маркировки ОТК, дату выпуска, тип крепления и геометрию корпуса. У таких изделий часто встречаются экземпляры с хранения, советского производства, с карболитовым изолятором и паспортной маркировкой, характерной для серий 70–90-х годов.
