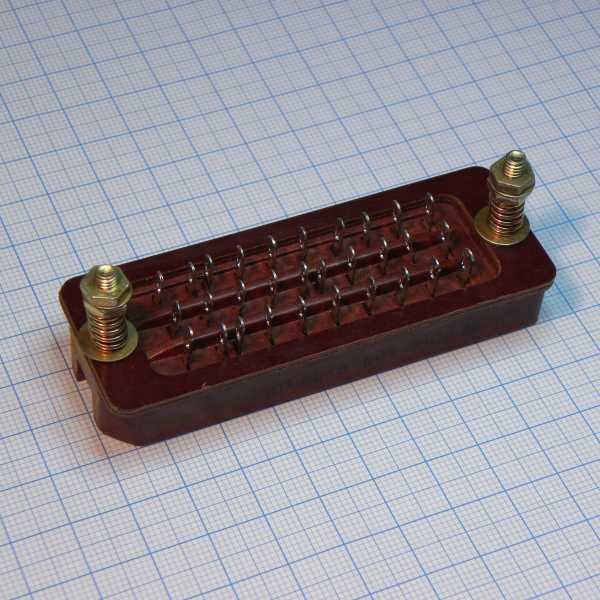

РП14-30Л Роз.1

РП14-30Л — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов, предназначенная для внутреннего объемного монтажа и врубного сочленения с ответной частью. По данным каталогов, у нее ножевые контакты 3,5 × 0,6 мм, латунные с серебряным покрытием, три ряда контактов и шаг между рядами 7 мм, а между контактами в ряду — 6,1 мм.

Основные сведения

Это соединитель для работы в цепях постоянного, переменного и импульсного тока. Для фиксации при соединении применяются направляющие элементы-ловители, а корпус у этой модификации указан как вариант I, карболитовый, коричневый.

Электрические параметры

Для РП14-30Л указывают максимальное рабочее напряжение 800 В и рабочий ток 5 А на контакт. Сопротивление контактов составляет не более 30 мОм, сопротивление изоляции — 5000 МОм, а электрическая прочность изоляции — 2550 В.

Климат и стойкость

Диапазон рабочих температур — от -60 до +100 °C, относительная влажность допускается до 98% при +35 °C. Также в характеристиках встречаются данные по вибростойкости в диапазоне 1–3000 Гц с ускорением до 40 g и минимальной наработке 10 000 часов для исполнения ОТК.

Конструкция и монтаж

Габариты изолятора указаны как 83 × 25 × 16 мм, а общие габариты изделия — 83 × 30 × 33 мм. Монтаж электрический — пайка, механический — объемный монтаж; установочные отверстия — 74 мм между центрами, диаметр отверстия 4,2 мм.

Обозначение и применение

Буква «Л» в обозначении относится к исполнению с ловителями, а сама розетка входит в серию РП14, которая используется как разъем ручного сочленения для аппаратуры и кабельных соединений. На практике РП14-30Л применяют там, где нужен компактный многоконтактный разъем с достаточно высокой электрической и климатической стойкостью.
